5.7 Display di stato delle spie di segnalazione
Le spie di segnalazione segnalano gli stati d'esercizio e le funzioni sbagliate del dispositivo auto-
matico.
5.7.1 Descrizione del funzionamento

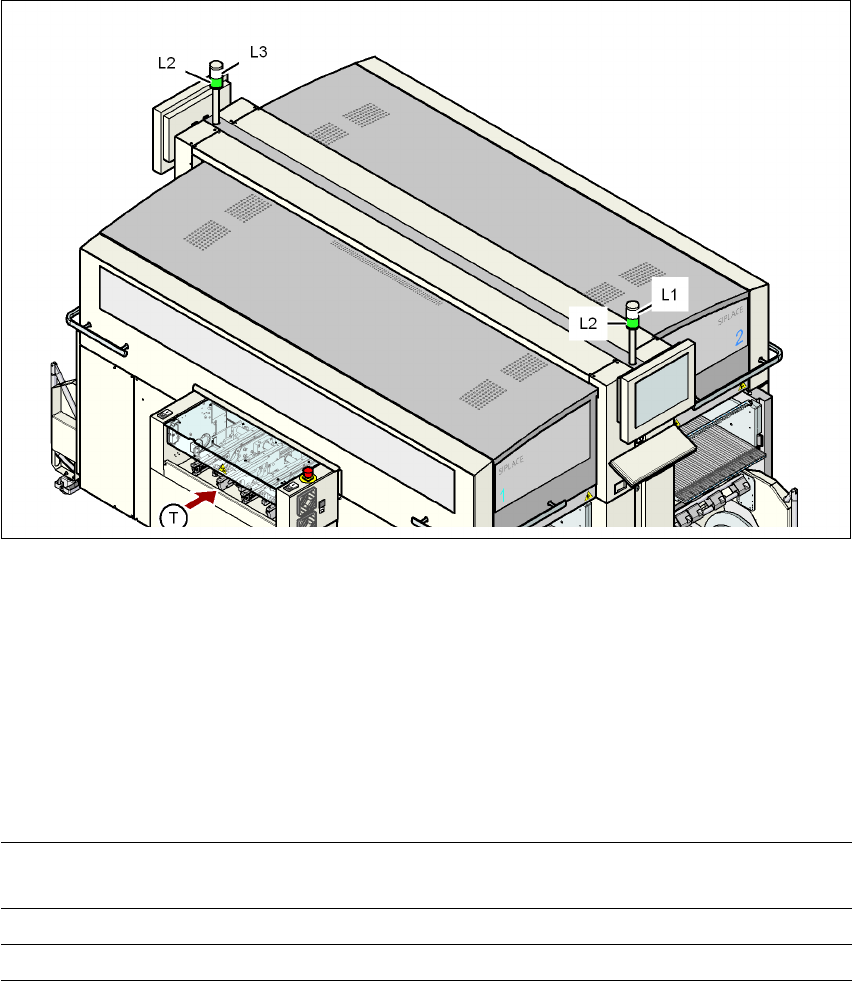

Fig. 5.7 - 1 Spie di segnalazione delle modalità d'esercizio
L1 Spia di segnalazione bianca, destra
L2 Spia di segnalazione verde, le due spie sono collegate in parallelo
L3 Spia di segnalazione bianca, sinistra
(T) Direzione di trasporto CS
5
5
5.7.2 Frequenze di lampeggiamento
5
Lampeggiamento normale Spia di segnalazione verde: 700 ms spenta, 700 ms accesa
Spia di segnalazione bianca: 500 ms spenta, 500 ms accesa
Lampeggiamento breve 100 ms acceso, 1000 ms spento
Lampeggiamento veloce 100 ms acceso, 200 ms spento
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Display di stato delle spie di segnalazione A partire dalla versione software SR.70x.xx Edizione 01/2011
316
5.7.3 Spie di segnalazione verdi
C'è una spia verde per ogni lato. Entrambe sono collegate in parallelo, in modo da essere sempre
sincrone. La spia verde segnala che il dispositivo automatico è in modalità di produzione o che è
stato arrestato.
ISTRUZIONE 5
Durante un'inzializzazione, un funzionamento manuale o un processo di calibrazione si usa una
combinazione di spie verdi e bianche - vedi sezione 5.7.5, pagina 320.
Stato Significato
Spenta Il dispositivo automatico è stato arrestato (dall'operatore o da un
allarme)
Lampeggiamento normale Il dispositivo automatico funziona in modalità di produzione ma
momentaneamente non produce per uno o entrambi i seguenti
motivi:
– attendere il CS nella zona d'entrata
– e/o attendere che la zona d'uscita sia libera
("ingorgo di trasporto" o attendere che venga prelevato un CS
Lampeggiamento breve Il dispositivo automatico è stato arrestato
e
Il dispositivo automatico non può momentaneamente produrre. Si
deve eseguire ancora qualcosa, per esempio:
– attendere l'ordine e i dati d'allestimento
– si è in attesa d'inizializzazione o di una parte dell'inizializza-
zione (per esempio: riconoscimento di posizione del carica-
tore, controllo della configurazione delle pipette).
– Gli assi devono essere spostati prima dell'inizio della produ-
zione.
Acceso Il dispositivo automatico produce anche se è stata emessa un'av-
vertenza.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Display di stato delle spie di segnalazione
317
5.7.4 Spie di segnalazione bianche
C'è una spia di segnalazione bianca per ogni lato. Ogni spia viene comandata separatamente.
Le spie bianche segnalano
– che è apparsa un'avvertenza
a
o un allarme
b
(come specificato nell'FRS (Feature Requi-
rements Specification) dell'operatore del software del dispositivo automatico.
– il tipo di avvertenza o di allarme.
– il posto del relativo dispositivo automatico.
5.7.4.1 Posti
a) L'avvertenza è un messaggio che segnala all'operatore un errore che rende necessario prossimamente
l'intervento dell'operatore. L'operatore può ignorare il messaggio per un certo tempo. Alla fine il messag-
gio viene emesso sotto forma di allarme.
b) L'allarme è un messaggio che dice che il dispositivo automatico è stato arrestato/fermato. È necessario subito
l'intervento dell'operatore.
Spia relativa Posto relativo
Spia sinistra Un componente sul lato sinistro del trasporto, per esempio:
– tavolo
–SAVM
– caricatore
– supporto di vassoi
– scambiatore di pipette
– portale, se ci sono due portali per ogni area di montaggio
– una testa o una parte della testa (segmento, pipetta ...) se ci
sono due portali per ogni area di montaggio
– una traccia di trasporto con una configurazione di trasporto
doppio
– un circuito stampato in una configurazione a trasporto dop-
pio(eccezione: problemi con fiducial)
– una scheda elettronica accessibile da questo lato del disposi-
tivo automatico
In questo caso, le altre spie rimangono invariate.
In un dispositivo automatico a quattro portali sono i lati contrassegnati
da i numeri 3 e 4.
Spia destra Un componente sul lato destro del trasporto come per la spia sinistra.
In un dispositivo automatico a quattro portali sono i lati contrassegnati
da i numeri 1 e 2.
