Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina A partire dalla versione software SR.70x.xx Edizione 01/2011 Eseguire un proc esso di contr ollo 325 5.9.4 Con supporto per il rullo supplement…
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Eseguire un processo di controllo A partire dalla versione software SR.70x.xx Edizione 01/2011
324
ISTRUZIONE 5
Non strappare mai la pellicola di rivestimento perché si possono avere problemi con l'estra-
zione della pellicola di rivestimento. Nei caricatori X della cinghia da 8 e 12 mm è integrato
un coltello (Pos. 2) per staccare facilmente la pellicola di rivestimento.
→ Controllare il display di stato a più colori (Pos. 3 nella Fig. 5.9 - 1
, pagina 323).
– Se è verde, il caricatore è pronto all'esercizio.
– Se è arancione, verrà segnalato un messaggio d'avvertimento. Il testo del messaggio ap-
parirà nel display LCD (Pos. 4 nella Fig. 5.9 - 1
, pagina 323).
– Se il display di stato è rosso, si è verificata una disfunzione. Il messaggio d'errore com-
pare nel display LCD (Pos. 3 nella Fig. 5.9 - 1
, pagina 323).
Troverete una lista dei messaggi LCD e di stato nel pannello di comando, nella Sezione
5.11
, pagina 337. 5
Se il display di stato è disattivato, potrà avere le seguenti cause: 5
– Il caricatore non è nell'allestimento corrente.
– Il caricatore è difettoso.
– Il caricatore è disattivato (p.e. a causa di una diminuzione improvvisa dell'aria com-
pressa).
5.9.2 Tagliare le cinghie in tempo
ISTRUZIONE:
Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero
verificarsi elevati tempi di arresto.
Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le
arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-
stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.
Ciò causa errori di prelievo ed elevati tempi di arresto. 5
5.9.3 Controllo dei supporti CS
→ Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:
– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti
stampati.
– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.
– Usare solo i supporti CS descritti nella sezione 6.13
, pagina 420.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Eseguire un processo di controllo
325
5.9.4 Con supporto per il rullo supplementare della cinghia
5

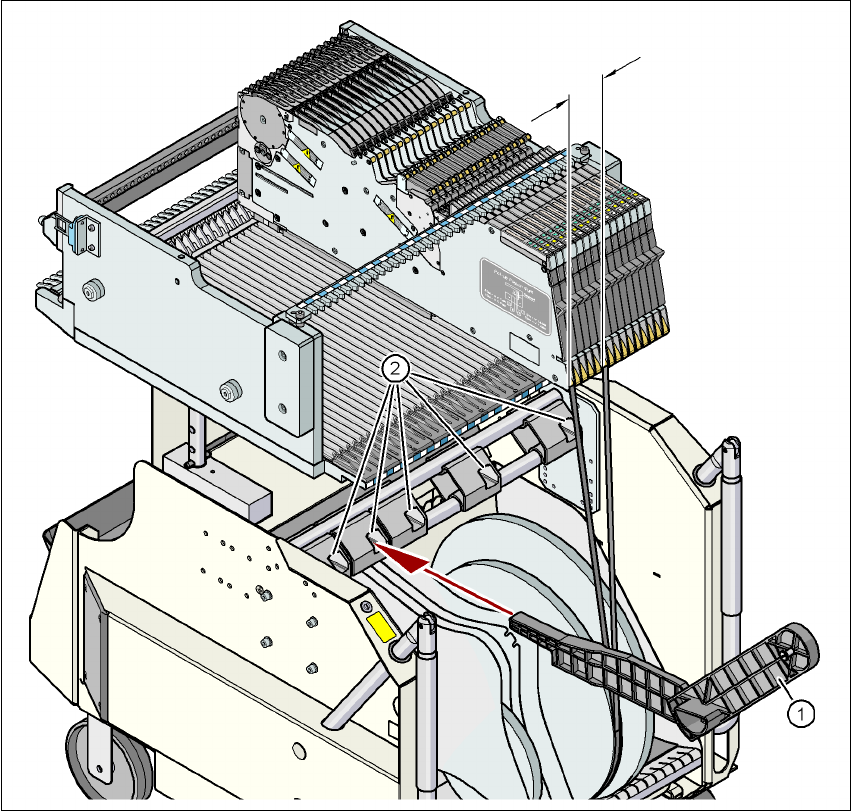

Fig. 5.9 - 2 Con supporto per il rullo supplementare della cinghia
(1) Supporto per il rullo supplementare della cinghia, articolo no. 00141217-xx
(2) Dispositivo d'accettazione per il supporto
5
I caricatori di serie X possono lavorare senza problemi alle cinghie se la distanza laterale tra il
caricatore ed il rullo della cinghia non supera i 60 mm. Se a causa dell'allestimento predeterminato
non ci si può attenere allo spostamento massimo autorizzato, vi consigliamo di usare il supporto
per un rullo della cinghia supplementare (Pos. 1). Inserire il supporto nel dispositivo d'accetta-
zione (Pos. 2) e spostarlo finché si rimane al di sotto dello spostamento massimo autorizzato di
60 mm. Il carrello CO ha un totale di 5 dispositivi d'accettazione. Ogni supporto della cinghia può
accettare 2 rulli della cinghia, in modo che sia possibile posizionare sopra al contenitore della cin-
ghia fino a 10 bobine da 15" (381 mm).
max. 60 mm
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Eseguire un processo di controllo A partire dalla versione software SR.70x.xx Edizione 01/2011
326
5.9.5 Inserimento delle lamiere di separazione nel contenitore della cinghia
→ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia
in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi
ad innesto è rivolta verso l'alto (vedi la Pos. 4 nella Fig. 5.9 - 3
). Se non usate assi ad innesto,
il bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la Pos. 5 nella Fig.
5.9 - 3
).
→ Inserire le lamiere di separazione, come illustrato nella Fig. 5.9 - 3
e fare attenzione che la
divisione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare
errori di montaggio.
→ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e
tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.
5
Fig. 5.9 - 3 Lamiere di separazione del contenitore nastro
(1) Listello guida per le lamiere di separazione
(2) Contenitore scarti cinghia
(3) Contenitore per cinghia
(4) Posizione della lamiera di separazione se si usano assi ad innesto
(5) Posizione della lamiera di separazione se non si usano assi ad innesto
(6) Supporti di scorrimento per i rulli della cinghia
