5.10 Allestire i caricatori
5.10.1 Indicazioni per il trattamento dei caricatori
I caricatori sono dispositivi di precisione, trattarli quindi con cura.
→ Evitare di urtare contro ostacoli con i caricatori.
→ Non fare cadere i caricatori.
→ Per la manutenzione usare solo gli attrezzi adatti.
5.10.2 Estrarre dal tavolo CO i caricatori X
5
Fig. 5.10 - 1 Estrarre dal tavolo CO i caricatori X
(1) Maniglia d'estrazione
(2) Display di stato
(3) Visualizzazione LCD
(4) Maniglia per bloccare i caricatori X
5
Nello stato di pronto all'esercizio, la spia di stato è accesa e di colore verde (Pos. 2 nella Fig. 5.10
- 1, pagina 327) quando il caricatore X è contenuto nell'allestimento attuale. Se il caricatore non
è contenuto nell'allestimento attuale, la spia di stato rimane scura.
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Allestire i caricatori A partire dalla versione software SR.70x.xx Edizione 01/2011
328
Il caricatore X è bloccato da una maniglia nel tavolo CO e non si può estrarre. Se si vogliono
estrarre dal tavolo CO i caricatori, procedere come indicato a seguito:
→ Premere la maniglia d'estrazione (Pos. 1 nella Fig. 5.10 - 1
, pagina 327). La maniglia
d'estrazione salta fuori e si spegne la spia di stato.
→ Attendere circa 1 sec. che il bloccaggio (Pos. 4 nella Fig. 5.10 - 1
, pagina 327) liberi il
caricatore.
→ Estrarre il caricatore dal tavolo CO con la maniglia d'estrazione. Se si attende per più di
ca. 5 sec. il caricatore verrà nuovamente bloccato. La spia diventerà rossa e nel display
LCD (Pos. 3 nella Fig. 5.10 - 1
, pagina 327) apparirà il messaggio "Handle --->>".
→ Reinserire la maniglia d'estrazione. Se il caricatore X è contenuto nell'attuale allesti-
mento, il display di stato sarà verde e nel display LCD riappariranno il numero di traccia
e la larghezza dei passi.
→ Ripremere la maniglia d'estrazione (Pos. 1 nella Fig. 5.10 - 1
, pagina 327) ed estrarre il
caricatore dal tavolo CO.
5.10.3 Inserire il caricatore X nel carrello CO
5.10.3.1 Controllare il caricatore X prima dell'inserimento
Prima d'inserire un caricatore nel tavolo CO controllare i seguenti punti:
→ Il caricatore dovrà essere in condizioni perfette.
→ Battendovi sopra leggermente con le dita, controllare non si blocchi che il braccio oscil-
lante della pellicola di rivestimento (Pos. 2 nella Fig. 5.10 - 2
, pagina 329).
→ Controllare che l'area della finestra di prelievo (Pos. 3 nella Fig. 5.10 - 2
, pagina 329) sia
libera da componenti sparsi.
ISTRUZIONE 5
Svuotare lo scomparto d'eliminazione CO (Pos. 5 nella Fig.5.10 - 2
, pagina 329), prima di
scuotere i componenti dal caricatore.
→ Premere la leva (Pos. 4 nella Fig. 5.10 - 2
, pagina 329) per aprire la finestra di prelievo
(Pos. 3 nella Fig. 5.10 - 2
, pagina 329) leggermente in avanti. La finestra di prelievo si
solleverà leggermente.
ISTRUZIONE 5
Non azionare la leva se è inserita una cinghia. La pellicola di rivestimento tesa continuerebbe
a trasportare la cinghia e a liberare i componenti.
→ Eliminare i componenti sparsi sotto la finestra di prelievo.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Allestire i caricatori
329
→ Chiudere la finestra di prelievo (Pos. 3 nella Fig. 5.10 - 2) mettendo da parte la leva (Pos.
4 nella Fig. 5.10 - 2
).
→ Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere
dall'ugello adatto.
ISTRUZIONE 5
Se la cinghia è già inserita, tagliarla a livello nell'angolo anteriore del caricatore.
→ Se la maniglia d'estrazione (Pos. 1) sporge ancora, reinserirla.
5

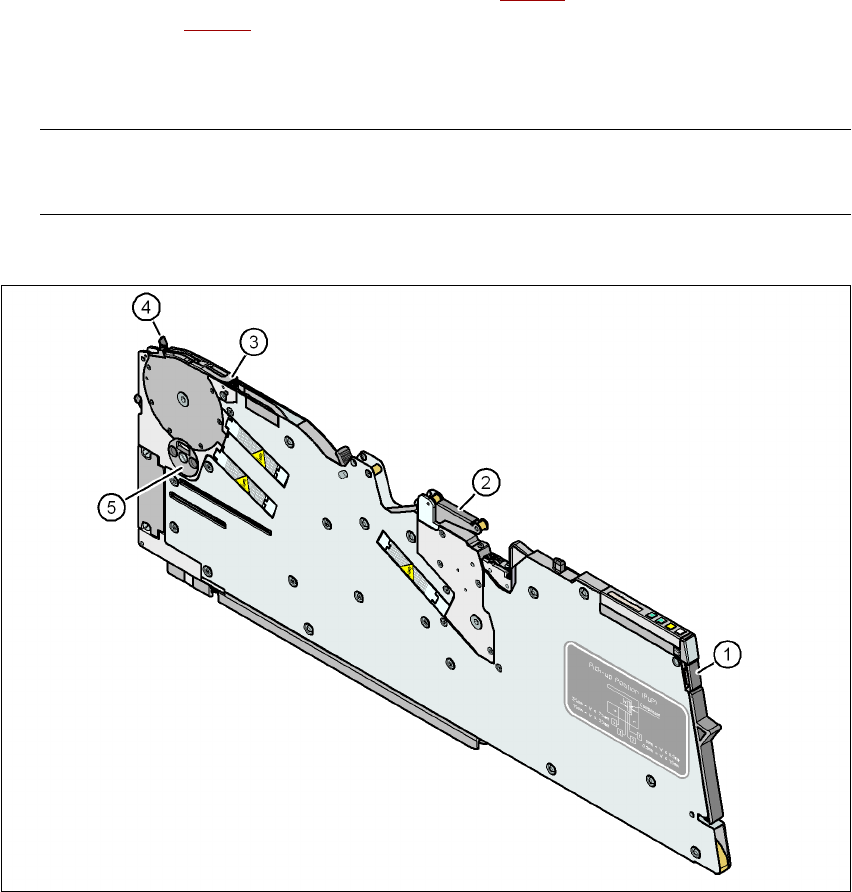

Fig. 5.10 - 2 Controllare il caricatore X prima dell'inserimento
(1) Maniglia d'estrazione
(2) Braccio oscillante della pellicola di rivestimento
(3) Finestra di prelievo
(4) Leva per sollevare ed inserire in posizione la finestra di prelievo
(5) Scomparto d'eliminazione CO
