Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina A partire dalla versione software SR.70x.xx Edizione 01/2011 Allestire i caricatori 331 → S pi ngere a ttentamente il c aricatore in avanti fi …
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Allestire i caricatori A partire dalla versione software SR.70x.xx Edizione 01/2011
330
5.10.3.2 Inserire il caricatore X nel carrello CO
5

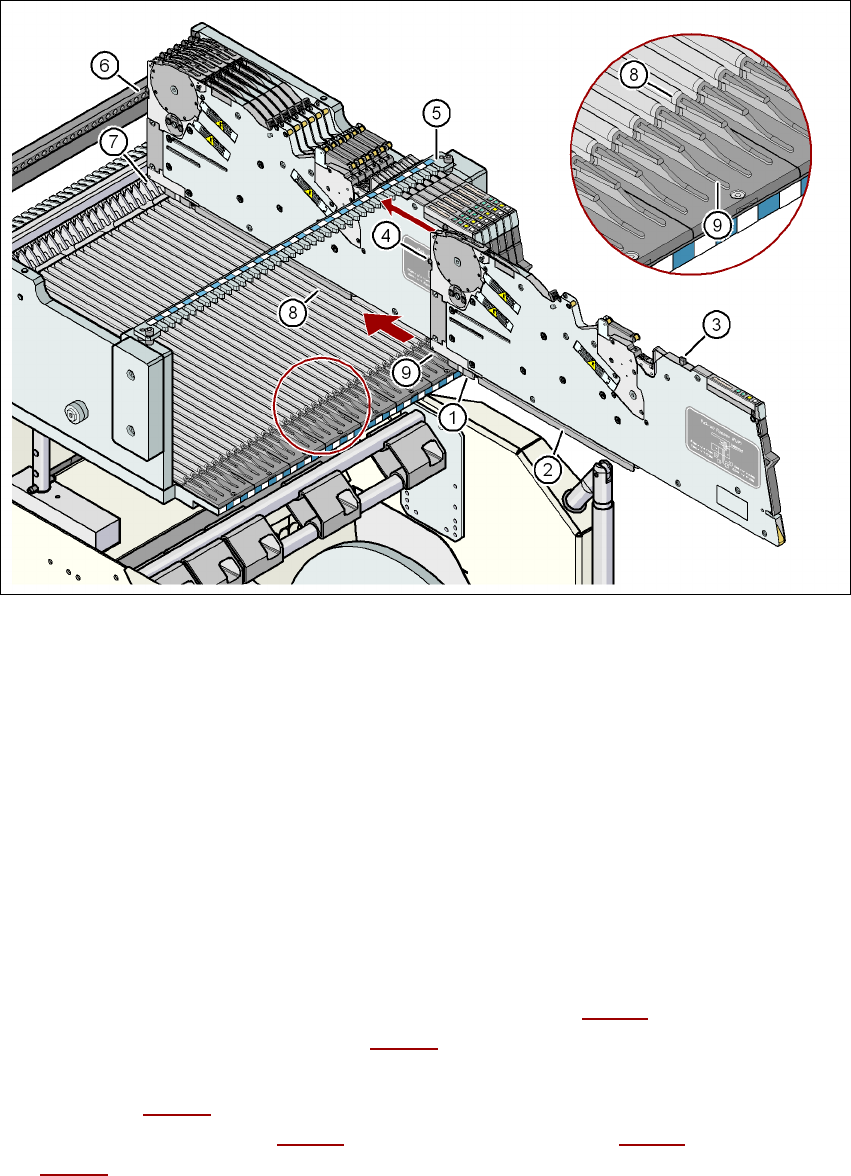

Fig. 5.10 - 3 Inserire il caricatore X nel carrello CO
(1) Guida scorrevole anteriore del caricatore X
(2) Guida scorrevole posteriore del caricatore X
(3) Spina di centraggio "posteriore" del caricatore X
(4) Spina di centraggio "anteriore" del caricatore X
(5) Cavità nel listello di centraggio per l'accettazione della spina di centraggio "posteriore"
(6) Fori di centraggio nel tavolo CO per l'accettazione della spina di centraggio "anteriore"
(7) Manopole di bloccaggio
(8) Profilo guida del tavolo CO (profilo a )
(9) Supporto d'inserimento per il caricatore
5
→ Appoggiare la guida di scorrimento anteriore (Pos. 1 nella Fig. 5.10 - 3) del caricatore sul sup-
porto d'inserimento (Pos. 9 nella Fig. 5.10 - 3
) del tavolo CO.
→ Mantenere in posizione verticale il caricatore e spingerlo in avanti lungo il profilo guida (Pos.
8 nella Fig. 5.10 - 3
). Il caricatore scivola sul profilo della guida con la guida di scorrimento
anteriore (Pos. 1 nella Fig. 5.10 - 3
) e posteriore (Pos. 2 nella Fig. 5.10 - 3) (Pos. 8 nella Fig.
5.10 - 3
).
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Allestire i caricatori
331
→ Spingere attentamente il caricatore in avanti finché la spina di centraggio "anteriore" (Pos. 4
nella Fig. 5.10 - 3
, pagina 330) s'inserisce nel foro di centraggio (Pos. 6 nella Fig. 5.10 - 3,
pagina 330
).
→ Nel compiere questa operazione, fare attenzione alla spina di centraggio "posteriore" (Pos. 3
nella Fig. 5.10 - 3
, pagina 330) del caricatore. Deve scivolare facilmente nella cavità (Pos. 5)
del listello di centraggio, in caso contrario il caricatore non è in posizione verticale sul tavolo
CO o non è stato posizionato correttamente sul profilo guida (Pos. 8 nella Fig. 5.10 - 3
, pagina
330
).
→ Nella posizione d'arresto del caricatore, il dente d'arresto di bloccaggio (Pos. 7 nella Fig. 5.10
- 3, pagina 330) scatta in posizione nel rullo di bloccaggio del caricatore (Pos. 1 nella Fig. 3.9
- 1, pagina 172). Se avete dimenticato di far scattare in posizione la maniglia d'estrazione
(Pos. 1 nella Fig. 5.10 - 2
, pagina 329), dopo alcuni secondi diventerà rossa la spia di stato
del pannello di controllo del caricatore. Nel display LCD apparirà il messaggio d'errore "Han-
dle --->>" (vedi la Fig. 5.11 - 1
, pagina 337).
→ Fare entrare in posizione la maniglia d'estrazione (Pos. 1 nella Fig. 5.10 - 2
, pagina 329).
Il display di stato del caricatore è verde ed il caricatore è pronto al funzionamento. Nel
display LCD si potranno rileggere il numero di traccia e la larghezza dei passi di tra-
sporto.
5.10.4 Inserire la cinghia dei componenti nel caricatore X
5.10.4.1 Controllare il caricatore X della cinghia
→ Quando s'inserisce la cinghia nel caricatore controllare innanzitutto se ci sono elementi
nell'area della finestra di prelievo (Pos. 2 nella Fig. 5.10 - 5
, pagina 333).
→ Eliminare in ogni caso componenti eventualmente presenti perché possono verificarsi
guasti.
5.10.4.2 Preparare la cinghia CO per l'inserimento
→ Controllare che la cinghia abbia all'inizio un angolo di taglio diritto.
→ Se i fori per il trasporto sono sfrangiati o piegati, tagliare via questa parte della cinghia.
→ Accertarsi inoltre che nessuna striscia adesiva sia attaccata alla pellicola di rivestimento.
→ Estrarre dalla cinghia circa 30 cm di pellicola di rivestimento se in questo modo non si
liberano componenti.
ISTRUZIONE 5
Se non c'è abbastanza pellicola di rivestimento usare infilatori di cinghia SMD in modo che i
componenti non vadano perduti:
per la cinghia da 8 mm: articolo no. 00355265-xx
per la cinghia da 12 mm: articolo no. 00356342-xx
→ Accorciare la cinghia con le tasche CO ora libere di circa 3 cm.
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Allestire i caricatori A partire dalla versione software SR.70x.xx Edizione 01/2011
332
→ Eliminare i componenti dalle tasche aperte della cinghia.
→ Avvolgere la pellicola di rivestimento attorno l'angolo anteriore della cinghia lungo il suo
lato inferiore.
5.10.4.3 Inserire la cinghia nel caricatore X
5
Fig. 5.10 - 4 Inserire la cinghia dei componenti
(1) Apertura d'ingresso del canale di guida della cinghia
(2) Pannello di comando
(3) Apertura d'uscita del canale di guida della cinghia
(4) Finestra di prelievo
(5) Leva per sollevare la finestra di prelievo
5
→ Tenere la cinghia in modo che i fori di trasporto visti in direzione di trasporto si trovino sul lato
sinistro.
→ Spingere la cinghia nell'apertura d'ingresso (Pos. 1 nella Fig. 5.10 - 4
) del canale di guida
della cinghia e farla procedere finché la cinghia fuoriesce dall'apertura d'uscita della cinghia
(Pos. 3 nella Fig. 5.10 - 4
).
→ Fare uscire la cinghia verso l'alto e rivoltare la pellicola di rivestimento sul lato superiore della
cinghia.
→ Fare passare l'inizio della cinghia sotto la finestra di prelievo (Pos. 2 nella Fig. 5.10 - 5
) e farla
andare avanti finché la cinghia batte sulla ruota della spina.
