Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X Allestire i caricatori A partire dal la versione software SR.70x.xx E dizione 01/2011 336 5.10.4.5 Sensori di giunzione per caricato ri della c…
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Allestire i caricatori
335
5.10.4.4 Supporto della cinghia per il caricatore della cinghia X da 8 mm
5

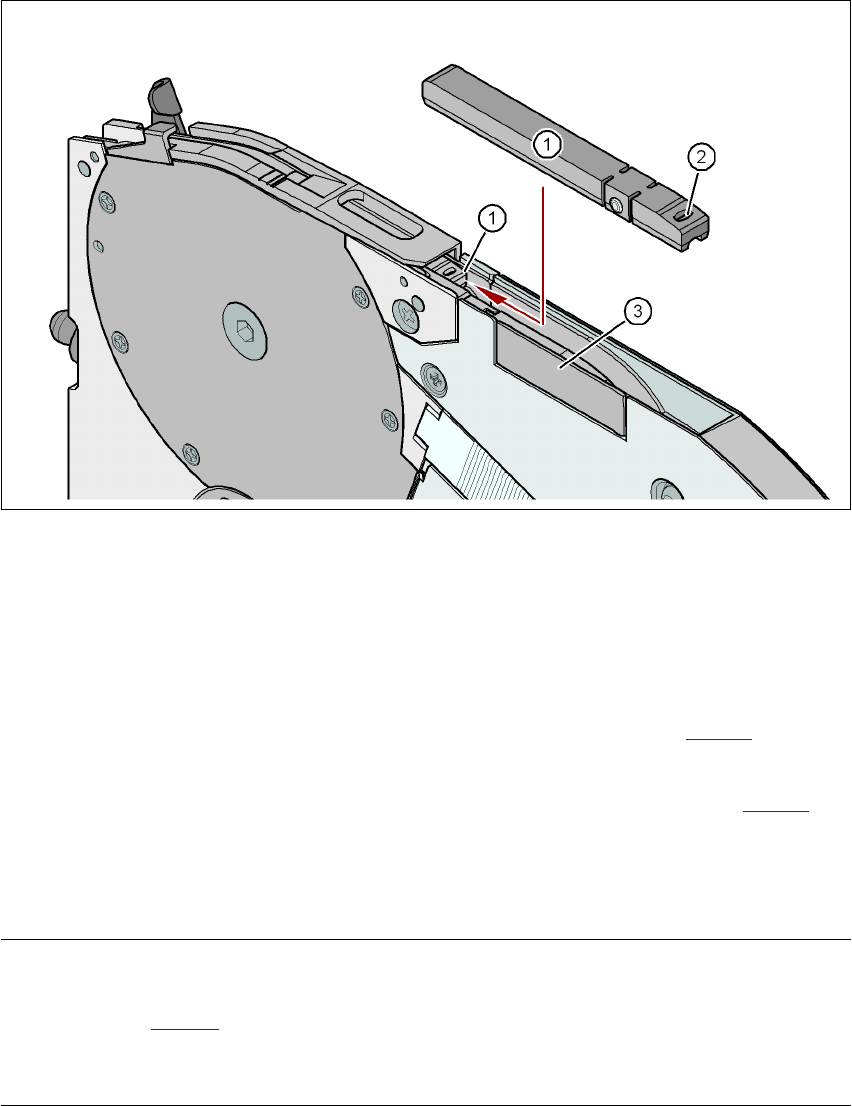

Fig. 5.10 - 8 Caricatore X da 8 mm - supporto della cinghia e sensore di giunzione
(1) Supporto estraibile della cinghia
(2) Apertura ovale nel supporto della cinghia
(3) Posizione di montaggio del sensore di giunzione
Il caricatore X da 8 mm è dotato di un supporto della cinghia (Pos. 1 nella Fig. 5.10 - 8
). All'occor-
renza si può anche eliminare facilmente.
→ Inserire la lama di un cacciavite da orologiaio nell'apertura ovale (Pos. 2 nella Fig. 5.10 - 8
) del
supporto della cinghia ed estrarre il supporto in senso contrario alla direzione di trasporto della
cinghia.
→ Quando inserite il supporto della cinghia, accertatevi che s'inserisca nella posizione giusta.
ISTRUZIONE 5
Per tutti i componenti a partire dai 0402 e più piccoli, inserire sempre il supporto della cinghia
(Pos. 1 nella Fig 5.10 - 8
) nel caricatore da 8 mm. In questo modo, si ottiene sempre un'altezza
di prelievo Z costante e si riduce anche il tempo necessario per le correzioni al minimo delle
altezze di prelievo
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Allestire i caricatori A partire dalla versione software SR.70x.xx Edizione 01/2011
336
5.10.4.5 Sensori di giunzione per caricatori della cinghia X
Ai caricatori X della cinghia è possibile aggiungere sensori di giunzione. Il sensore è disponibile
in due versioni:
Sensore di giunzione per moduli d'alimentazione della cinghia da 8 mm e da 12 mm
Sensore di giunzione per caricatori X della cinghia da 16 mm a 88 mm 5
Il sensore di giunzione s'installa nel punto definito alla Pos 3 nella Fig. 5.10 - 8
, pagina 335.
Sono disponibili già anche caricatori della cinghia con sensore di giunzione già installato per la
fornitura (vedi il paragrafo 3.9.2
, da pagina 174).
5.10.5 Allestire il caricatore X
L'inserimento del caricatore X è descritto nella jobguide.
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Rispettare i messaggi LCD e di stato del caricatore X
337
5.11 Rispettare i messaggi LCD e di stato del
caricatore X
Per segnalare gli stati d'esercizio, i moduli d'alimentazione X hanno un display di stato a vari colori
(Pos. 6 nella Fig. 5.11 - 1
) ed uno a cristalli liquidi per la visualizzazione dei testi (Pos. 1
5.11 - 1
).
5
Fig. 5.11 - 1 Tasti, display a cristalli liquidi e di stato nel caricatore X
(1) Visualizzazione LCD
(2) Tasto AVANTI
(3) Tasto INDIETRO
(4) Tasto PELLICOLA
(5) Tasto SET
(6) Display di stato, a vari colori
5.11.1 Display di stato
– Verde:
Il caricatore è pronto al funzionamento ed è contenuto nell'allestimento attuale.
– Arancione:
Segnalazione di avvertimento. Il testo dell'avvertimento apparirà nel display a cristalli liquidi.
–Rosso:
Si è verificato un guasto. Il messaggio d'errore appare nel display a cristalli liquidi.
–Off:
Il caricatore non è contenuto nell'allestimento attuale.
