Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina A partire dalla versione software SR.70x.xx E dizione 01/2011 Agganciare e sganciare il carrello CO alla stazione d'aggancio 349 5.16 Agga…
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Agganciare e sganciare il carrello CO A partire dalla versione software SR.70x.xx Edizione 01/2011
348
5
Fig. 5.15 - 4 Ruotare verso il basso le maniglie del carrello CO serie X
(1) Spingere la bussola verso l'alto
(2) Piegare le maniglie in basso
Manuale per l'uso SIPLACE serie X Operazioni da svolgere sulla macchina
A partire dalla versione software SR.70x.xx Edizione 01/2011 Agganciare e sganciare il carrello CO alla stazione d'aggancio
349
5.16 Agganciare e sganciare il carrello CO alla stazione
d'aggancio
5

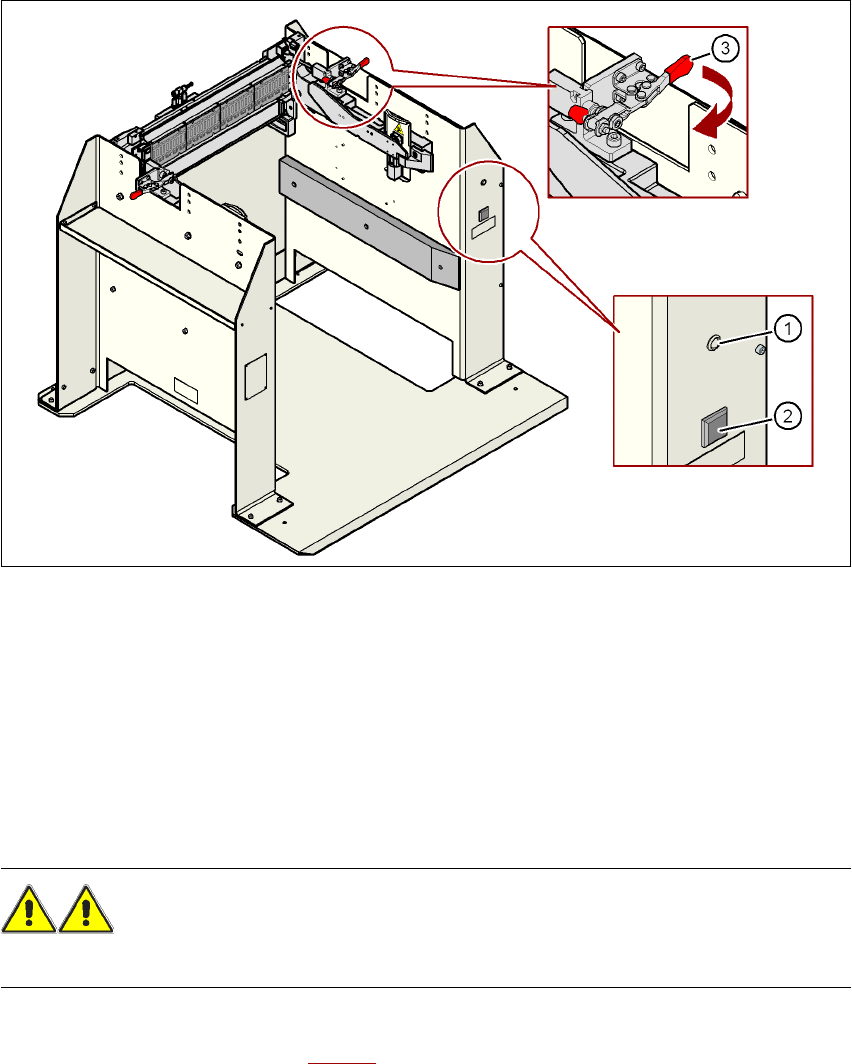

Fig. 5.16 - 1 Ruotare verso il basso le maniglie del carrello CO serie X
(1) Spia di controllo per l'alimentazione di rete
(2) Tasto per il bloccaggio e lo sbloccaggio di tutti i caricatori al carrello CO
(3) Tenditore orizzontale per il fissaggio della leva del tavolo CO alla posizione "chiuso"
5
5
5.16.1 Collegare il carrello CO della serie SIPLACE X alla stazione d'aggancio
AVVERTENZA 5
→ Durante l'aggancio, non inserire la mano nelle aree tra il carrello CO e la stazione d'aggancio.
→ Aprire contemporaneamente i due tenditori orizzontali spostandoli nella direzione indicata
dalla freccia (Pos. 3 nella Fig. 5.16 - 1
).
→ Spingere accuratamente il carrello CO nella stazione d'aggancio. Il tavolo CO si solleverà.
Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie X
Agganciare e sganciare il carrello CO alla stazione d'aggancio A partire dalla versione software SR.70x.xx Edizione 01/2011
350
→ Accertarsi che il carrello CO si trovi completamente sulla lastra del fondo della stazione d'ag-
gancio.
→ Chiudere contemporaneamente i due tenditori orizzontali (Pos. 3 nella Fig. 5.16 - 1
, pagina
349
).
Il tavolo CO viene sollevato alla posizione definitiva e bloccato.
→ Con l'aiuto del tasto (Pos. 2 nella Fig. 5.16 - 1
, pagina 349) è possibile bloccare o sbloccare
tutti i caricatori del tavolo CO.
5.16.2 Staccare il carrello CO della serie SIPLACE X dalla stazione d'aggancio
AVVERTENZA 5
→ Durante lo sgancio, non inserire la mano nelle aree tra il carrello CO e la stazione d'aggancio.
→ Aprire contemporaneamente i due tenditori orizzontali (Pos. 3 nella Fig. 5.16 - 1
, pagina 349).
Il tavolo CO si abbasserà.
→ Ora estrarre il carrello CO dalla stazione d'aggancio.
