Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
355
6.1.1.5 Posizione dello scambiatore di pipette per la testa SIPLACE SpeedStar nel
dispositivo automatico X3
Nei posti 1, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa SpeedStar
(Pos. 1 e 2 nella Fig. 6.1 - 4
). Nel posto 2 si può installare uno scambiatore di pipette. Ne risulta
una capacità totale di 7 scambiatori di pipette con 42 caricatori ed un totale di 504 garage di pi-
pette.
6
Fig. 6.1 - 4 Posizione dello scambiatore di pipette per la testa SIPLACE SpeedStar nel dispositivo automatico X3
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
356
6.1.1.6 Posizione dello scambiatore di pipette per la testa SIPLACE SpeedStar nel
dispositivo automatico X2
Nei posti 1, e 3 si possono installare fino a 2 scambiatori delle pipette per la testa SpeedStar (Pos.
1 e 2 nella Fig. 6.1 - 5
). Nei posti 2 e 4 si può installare rispettivamente uno scambiatore di pipette.
Ne risulta una capacità totale di 6 scambiatori di pipette con 36 caricatori ed un totale di 432 ga-
rage di pipette.
6

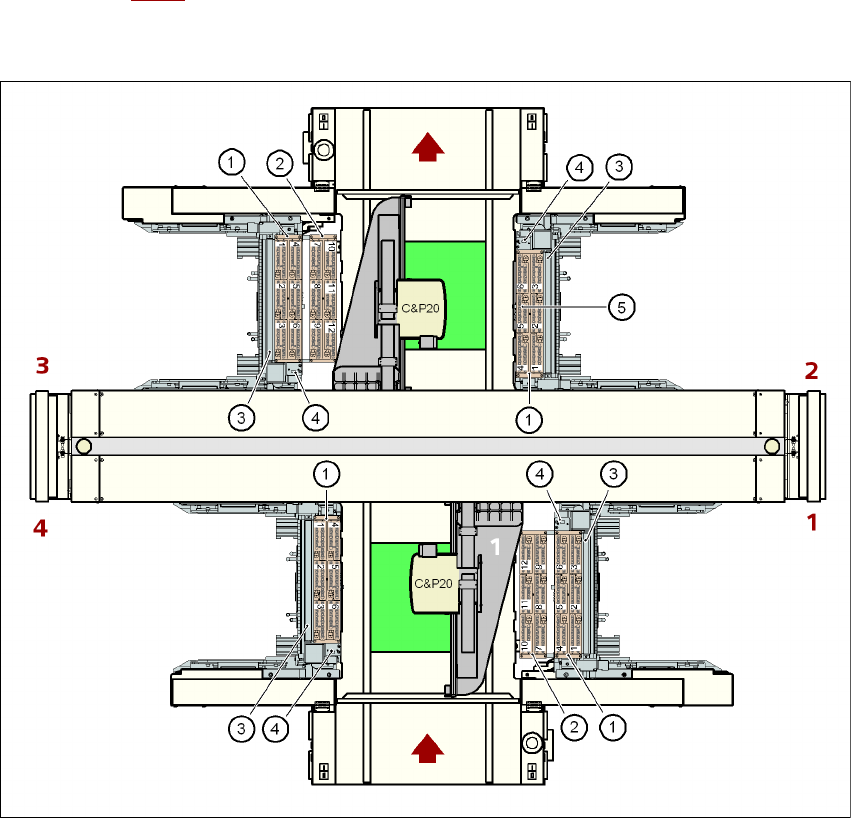

Fig. 6.1 - 5 Posizione dello scambiatore di pipette per la testa SIPLACE SpeedStar nel dispositivo automatico X2
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
357
6.1.1.7 Montaggio
Lo scambiatore di pipette nel dispositivo automatico X4I (vedi Fig. 6.1 - 2, pagina 353) e lo scam-
biatore di pipette "Fila 1" del dispositivo automatico X4, X3 e X2 (vedi Fig. 6.1 - 3
, 6.1 - 4 e 6.1 -
5 da pagina 354) sono fissati ognuno al rientro del carrello CO. Nei dispositivi automatici SIPLACE
X4, X3 e X2 si può installare un secondo scambiatore di pipette. Per lo scambiatore di pipette "fila
2" esiste un set di montaggio composto dal dispositivo d'estrazione e dal contenitore degli scarti
per le pipette (vedi la sezione 6.1.1.11
, pagina 361).
6

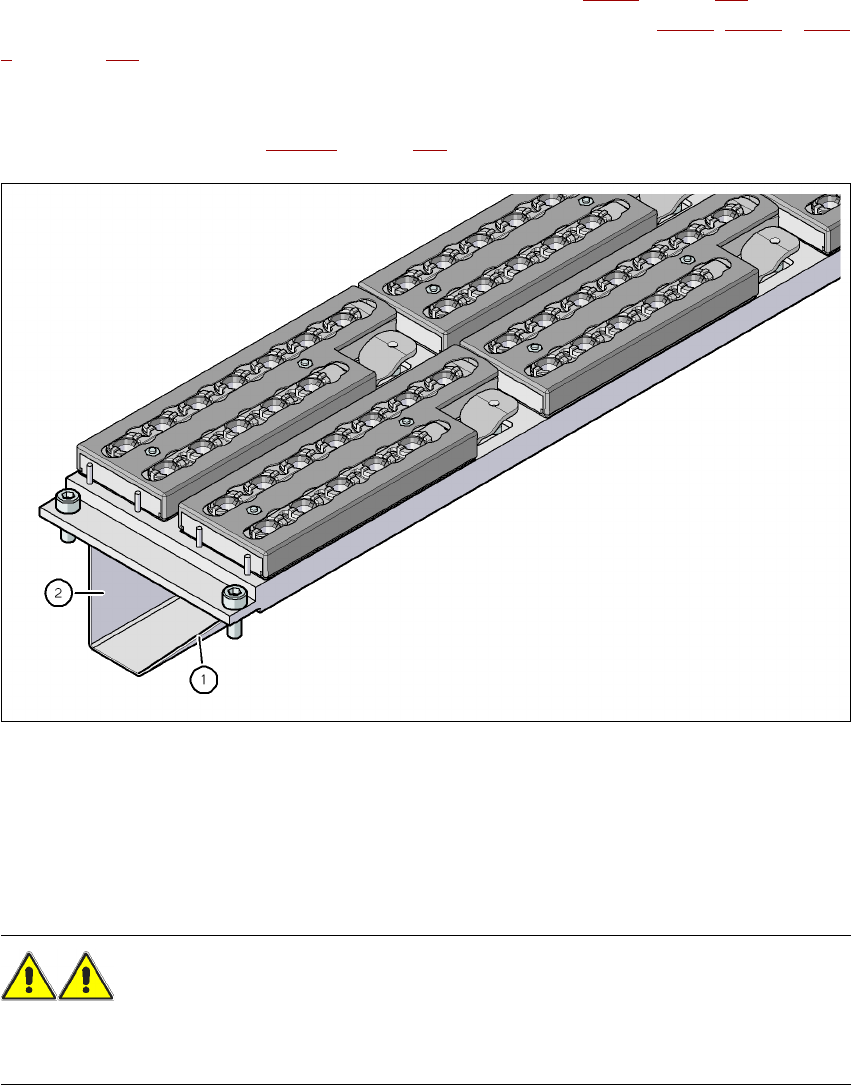

Fig. 6.1 - 6 Posizione di montaggio
(1) Lato obliquo rivolto in direzione del dispositivo di rientro del carrello CO
(2) Il lato obliquo è rivolto in direzione trasporto circuiti stampati
→ Disporre lo scambiatore di pipette in modo tale che il lato obliquo sia rivolto verso il dispositivo
di rientro del carrello CO.
AVVERTENZA 6
– Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
