Manuale per l'uso SIPLACE serie X Ampliamenti della stazione A partire dalla versione software SR.70x.xx E dizione 01/2011 S cambiatore di pipette 359 AV V E R T E N Z A 6 Una leva che s porge dal caricato re (Pos .…
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
358
6.1.1.8 Indicazioni per l’uso
→ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai caricatori.
ATTENZIONE 6
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state reinserite nei rispettivi vassoi. 6
ISTRUZIONE 6
Accertarsi che i componenti non cadano sui caricatori. perché può risultare il blocco della la-
stra di bloccaggio. Pulire quindi regolarmente i caricatori ed i posti liberi.
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
6.1.1.9 Sostituzione del caricatore
→ Premere la leva (Pos. 1 nella Fig. 6.1 - 7, pagina 356), per staccare il caricatore dalle sfere del
pulsante (Pos. 5 nella Fig. 6.1 - 7
, pagina 356). Estrarre il caricatore dal supporto.
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
359
AVVERTENZA 6
Una leva che sporge dal caricatore (Pos. 1 nella Fig 6.1 - 7
) può determinare il crash della testa
di montaggio. Fare attenzione che le leve non sporgano sopra i caricatori.
6

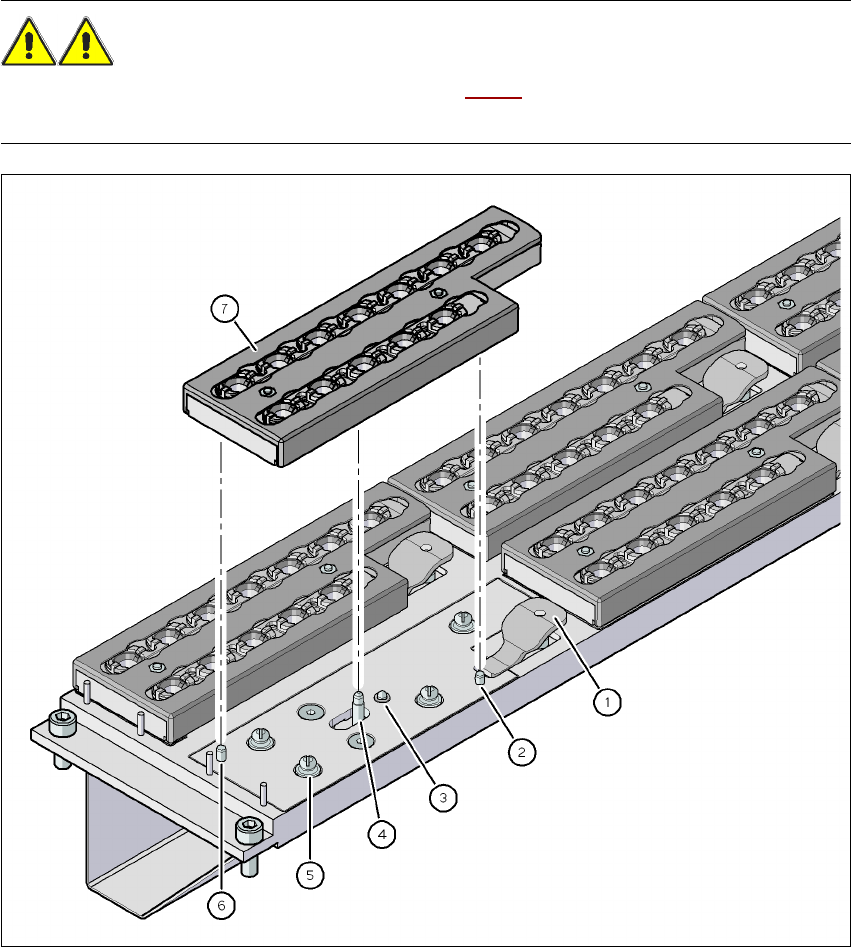

Fig. 6.1 - 7 Scambiatore di pipette per la testa SpeedStar - sostituzione del caricatore
(1) Leva per sollevare il caricatore
(2) Spina cilindrica, s'innesta nel foro del caricatore
(3) Spina con molla per l'attivazione del microinterruttore
(4) Spina del meccanismo di spostamento, sposta la lastra di bloccaggio
(5) Sfera del pulsante
(6) Spina cilindrica, s'inserisce nel foro longitudinale del caricatore
(7) Lastra di bloccaggio in posizione "caricatore bloccato"
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
360
ISTRUZIONE 6
– Spostare la lastra di bloccaggio in posizione "caricatore bloccato".
– Prima d'inserire il caricatore, fare in modo che le spine di centraggio (Pos. 2 e 6 nella Fig. 6.1
- 7, pagina 359) possano scivolare nel foro di centraggio e in quello longitudinale.
→ Mettere il caricatore sulle sfere del pulsante (Pos. 5 nella Fig. 6.1 - 7
, pagina 359).
→ Spingere il caricatore uniformemente verso il basso in modo che le sfere del pulsante s'inseri-
scano contemporaneamente in tutti i pulsanti.
6.1.1.10 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha due fiducial, una per la determinazione della po-
sizione e l'altra per la determinazione della posizione dei bordi.
6

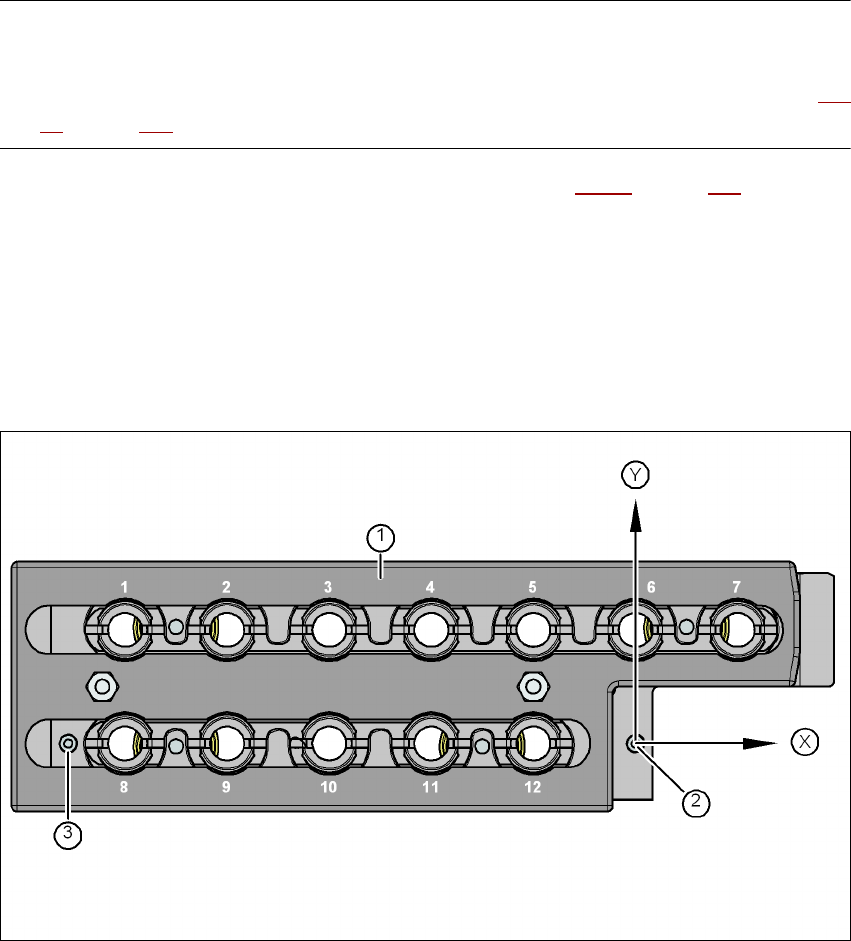

Fig. 6.1 - 8 Numerazione dei garage del caricatore di pipette, fiducial per la determinazione della posizione e della
posizione dei bordi
(1) Lastra di bloccaggio in posizione "caricatore aperto"
(2) Fiducial per la determinazione della posizione
(3) Fiducial per la determinazione della posizione angolare
