Manuale per l'uso SIPLACE serie X Ampliamenti della stazione A partire dalla versione software SR.70x.xx E dizione 01/2011 S cambiatore di pipette 361 6.1.1.1 1 Scambiatore di pipette "fila 2" per l a test…
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
360
ISTRUZIONE 6
– Spostare la lastra di bloccaggio in posizione "caricatore bloccato".
– Prima d'inserire il caricatore, fare in modo che le spine di centraggio (Pos. 2 e 6 nella Fig. 6.1
- 7, pagina 359) possano scivolare nel foro di centraggio e in quello longitudinale.
→ Mettere il caricatore sulle sfere del pulsante (Pos. 5 nella Fig. 6.1 - 7
, pagina 359).
→ Spingere il caricatore uniformemente verso il basso in modo che le sfere del pulsante s'inseri-
scano contemporaneamente in tutti i pulsanti.
6.1.1.10 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha due fiducial, una per la determinazione della po-
sizione e l'altra per la determinazione della posizione dei bordi.
6
Fig. 6.1 - 8 Numerazione dei garage del caricatore di pipette, fiducial per la determinazione della posizione e della
posizione dei bordi
(1) Lastra di bloccaggio in posizione "caricatore aperto"
(2) Fiducial per la determinazione della posizione
(3) Fiducial per la determinazione della posizione angolare
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
361
6.1.1.11 Scambiatore di pipette "fila 2" per la testa SpeedStar
Articolo no. 00119716-xx Scambiatore di pipette 2, serie X, C&P20
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico X4: Posti 1, 2, 3 e 4 (vedi Fig. 6.1 - 3
, pagina 354)
Dispositivo automatico X3: Posti 1, 3 e 4 (vedi Fig. 6.1 - 4
, pagina 355)
Dispositivo automatico X2: Posti 1 e 3 (vedi Fig. 6.1 - 5
, pagina 356)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio.
6

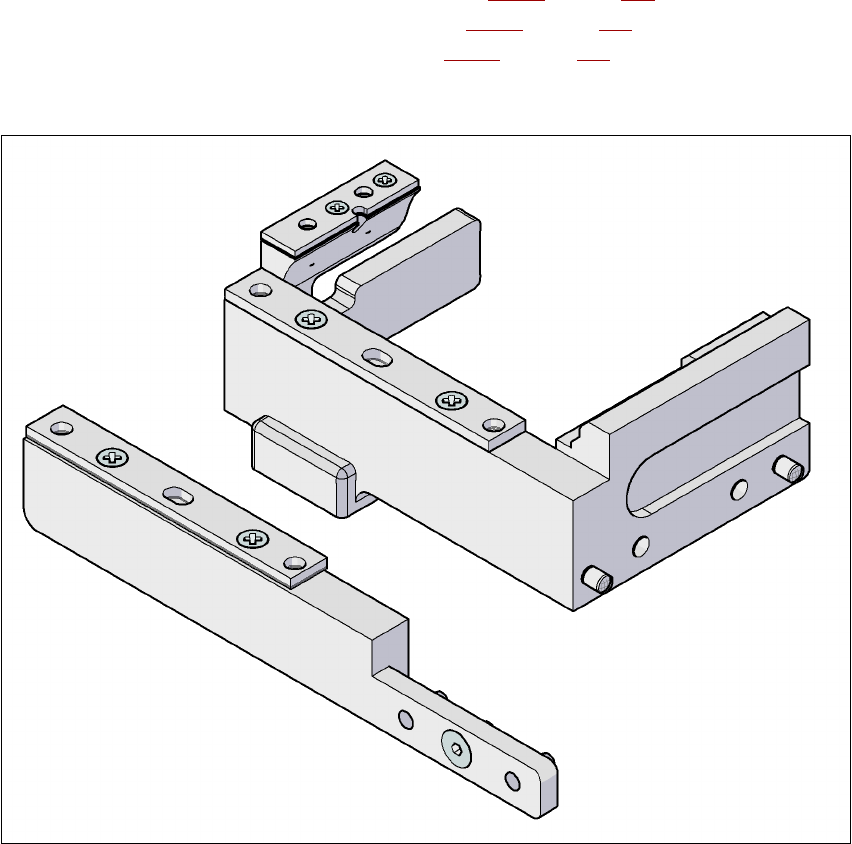

Fig. 6.1 - 9 Set di montaggio per lo scambiatore di pipette "fila 2"
6
6
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
362
6.1.2 Scambiatore di pipette per la testa SIPLACE MultiStar e SpeedStar
Articolo no. 00119741-xx Scambiatore di pipette CPP, serie X
6

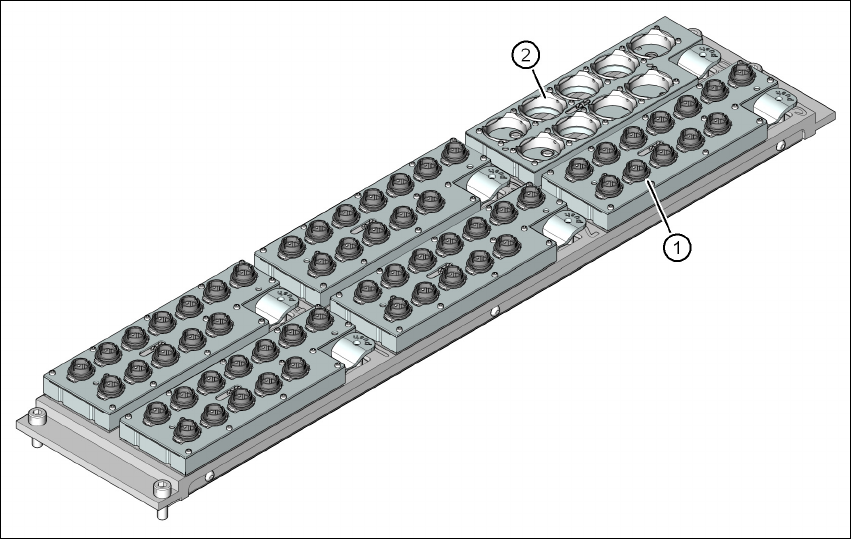

Fig. 6.1 - 10 Scambiatore di pipette per la testa SIPLACE MultiStar e SpeedStar
(1) Caricatore per pipette di tipo 20xx
(2) Caricatore per pipette di tipo 28xx
6.1.2.1 Descrizione
Questo scambiatore di pipette può essere usato sia per la testa CPP che per la testa C&P20. I
caricatori sono posizionati su una piastra portante comune, sono centrati con due spine cilindriche
e fissati con 4 pulsanti. La posizione esatta si calcola con due fiducial di scheda su ogni caricatore.
La posizione esatta dei caricatori sulla lastra portante dello scambiatore di pipette è monitorata
con microinterruttori per evitare una collisione della testa di montaggio con un caricatore even-
tualmente sporgente in alto. Tutti i 6 posti dei caricatori devono essere occupati perché il circuito
di sicurezza arresta il dispositivo automatico se i caricatori mancano o non sono posizionati cor-
rettamente. Lo scambiatore di pipette riconosce inoltre dalla codifica dei caricatori delle pipette se
si tratta di un caricatore di pipette 20xx o 28xx per la testa CPP o se si tratta di un caricatore 10xx
per la testa C&P20.
Se si usa uno SpeedStar non si devono usare caricatori di pipette per MultiStar.
La stazione delle pipette è disponibile in due modelli, uno per il SIPLACE X4/X3/X2 e uno per il
SIPLACE X4I. Nella stazione delle pipette si possono eliminare con getto d'aria componenti dalle
