Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
364
Caricatore per pipette di tipo 28xx 6
6
Fig. 6.1 - 12 Caricatore per pipette di tipo 28xx
(1) 5 garage per pipette 28xx con lunghezza massima delle pipette di 12,5 mm
(numeri di garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con lunghezza massima delle pipette di 16,5 mm
(numero di garage 2, 3, 4 e 7)
(3) Fiducial di scheda (visibile solo con lastra di bloccaggio aperta)
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
365
6.1.2.2 Dati tecnici
6
6
6
6
6
6.1.2.3 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel
dispositivo automatico X4I
Nei posti 1, 2, 3 e 4 si può installare rispettivamente uno scambiatore di pipette per la testa CPP
(Pos. 1 nella Fig. 6.1 - 13
, pagina 366).
Per il dispositivo automatico di montaggio risulta quindi la seguente configurazione dello scam-
biatore di pipette:
6
Scambiatore di pipette per la testa SIPLACE MultiStar e SIPLACE SpeedStar
Misure (lunghezza x larghezza x altezza) 449 x 94,5 x 55 mm³
Numero di garage di pipette
Tipo 20xx 60
Tipo 28xx 9
Tipo 10 xx, 11 xx, 12 xx 72
Tipi di pipette 20xx (testa CPP)
28xx (testa CPP)
10xx, 11xx, 12xx (testa C&P20)
Tempo di sostituzione pipette ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
Posto
Numero di
caricatori delle pipette
Numero di caricatori
delle pipette di riserva
Numero di garage di
pipette
1 5 x 20xx + 1 x 28 xx - 60 x 20xx, 9 x 28 xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28 xx - 60 x 20xx, 9 x 28 xx
4 4 x 20xx 2 48 x 20xx
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
366
6
6

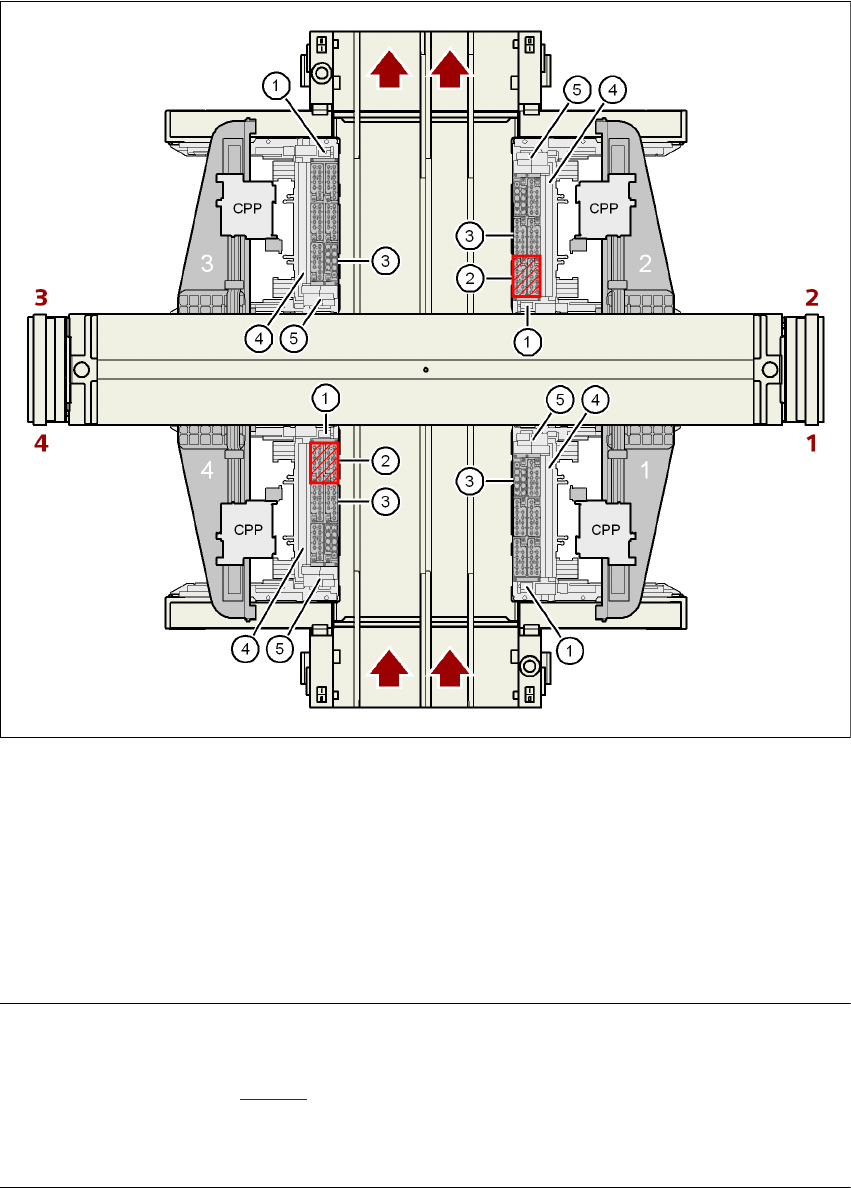

Fig. 6.1 - 13 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel dispositivo automatico X4I
INDICAZIONE: 6
– Nei posti 2 e 4 le teste di montaggio non possono accedere ai due caricatori delle pipette in-
terni (Pos. 2 nella Fig. 6.1 - 13
).
– Tutti i posti dei caricatori devono essere occupati perché il circuito di sicurezza arresta il di-
spositivo automatico se i caricatori mancano o non sono posizionati correttamente.
(1) Scambiatore di pipette
(2) Posizioni per caricatori delle pipette di riserva (posto 2 o 4)
(3) Caricatore delle pipette
(4) Contenitore degli scarti dei componenti
(5) Dispositivo d'estrazione e contenitore degli scarti delle pipette
