6.1.2.5 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel
dispositivo automatico X3
Nei posti 1, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa CPP (Pos. 1
e 2 nella Fig. 6.1 - 15
). Nel posto 2 si può installare uno scambiatore di pipette. Ne risulta una
capacità totale di 7 garage di pipette.
Nella configurazione standard, il numero di garage di pipette è
35 caricatori (20xx) = 420 garage di pipette
7 caricatori (28xx) = 63 garage di pipette
6

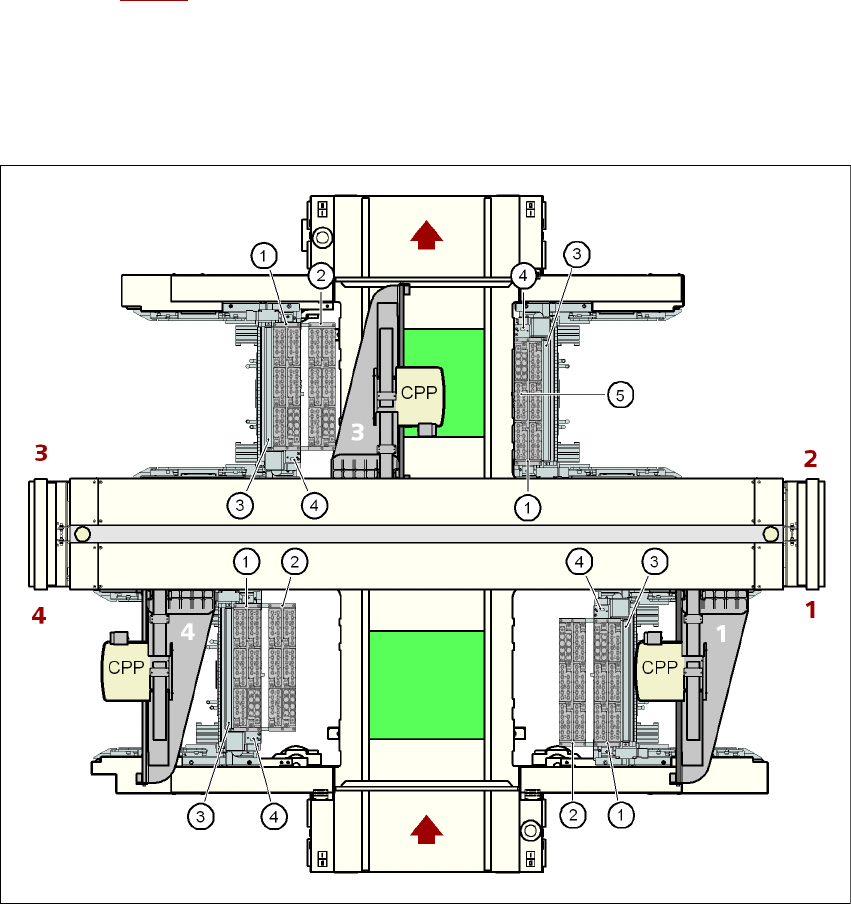

Fig. 6.1 - 15 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel dispositivo automatico X3
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore di pipette
369
6.1.2.6 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel
dispositivo automatico X2
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa CPP (Pos. 1 e
2 nella Fig. 6.1 - 16
). Nei posti 2 e 4 si può installare rispettivamente uno scambiatore di pipette.
Ne risulta una capacità totale di 6 garage di pipette.
Nella configurazione standard, il numero di garage di pipette è
30 caricatori (20xx) = 360 garage di pipette
6 caricatori (28xx) = 54 garage di pipette
6

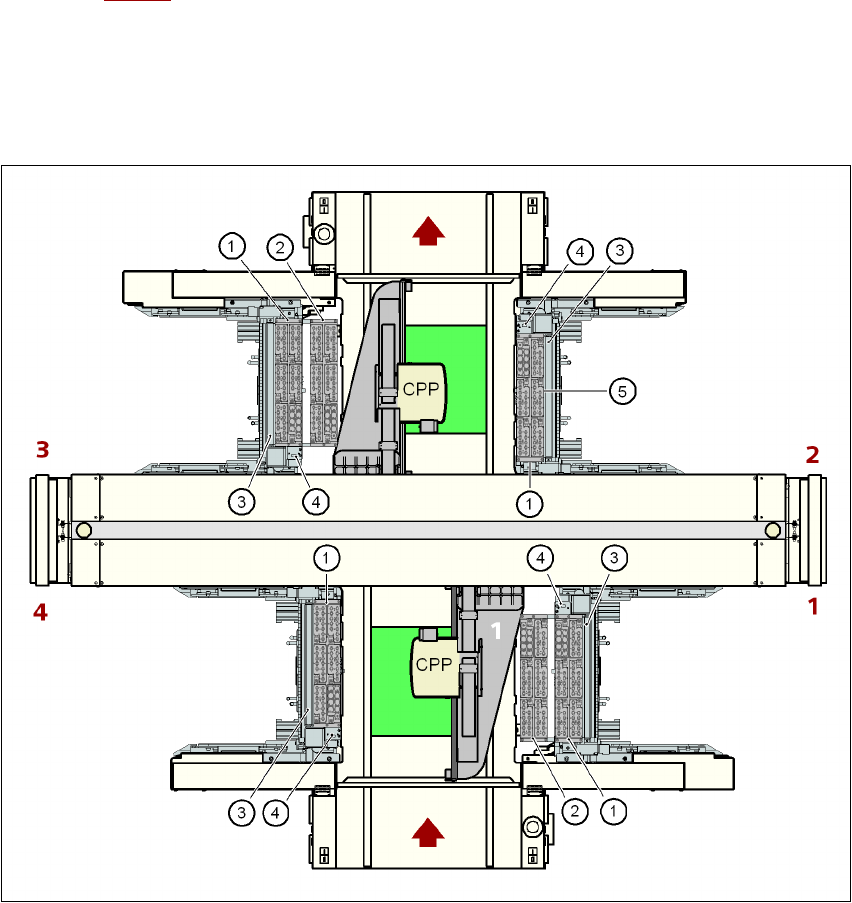

Fig. 6.1 - 16 Posizione dello scambiatore di pipette per la testa SIPLACE MultiStar nel dispositivo automatico X2
6
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore di pipette A partire dalla versione software SR.70x.xx Edizione 01/2011
370
6.1.2.7 Montaggio
Lo scambiatore di pipette nel dispositivo automatico X4I (vedi Fig. 6.1 - 13, pagina 366) e lo scam-
biatore di pipette "Fila 1" del dispositivo automatico X4, X3 e X2 (vedi Fig. 6.1 - 14
, 6.1 - 15 e 6.1
- 16 da pagina 367) sono fissati ognuno al rientro del carrello CO. Nei dispositivi automatici di
montaggio SIPLACE X4, X3 e X2 si può installare un secondo scambiatore di pipette. Per lo
scambiatore di pipette "fila 2" esiste un set di montaggiocomposto dal dispositivo d'estrazione e
dal contenitore degli scarti per le pipette (vedi la sezione 6.1.2.11
, pagina 374).
6

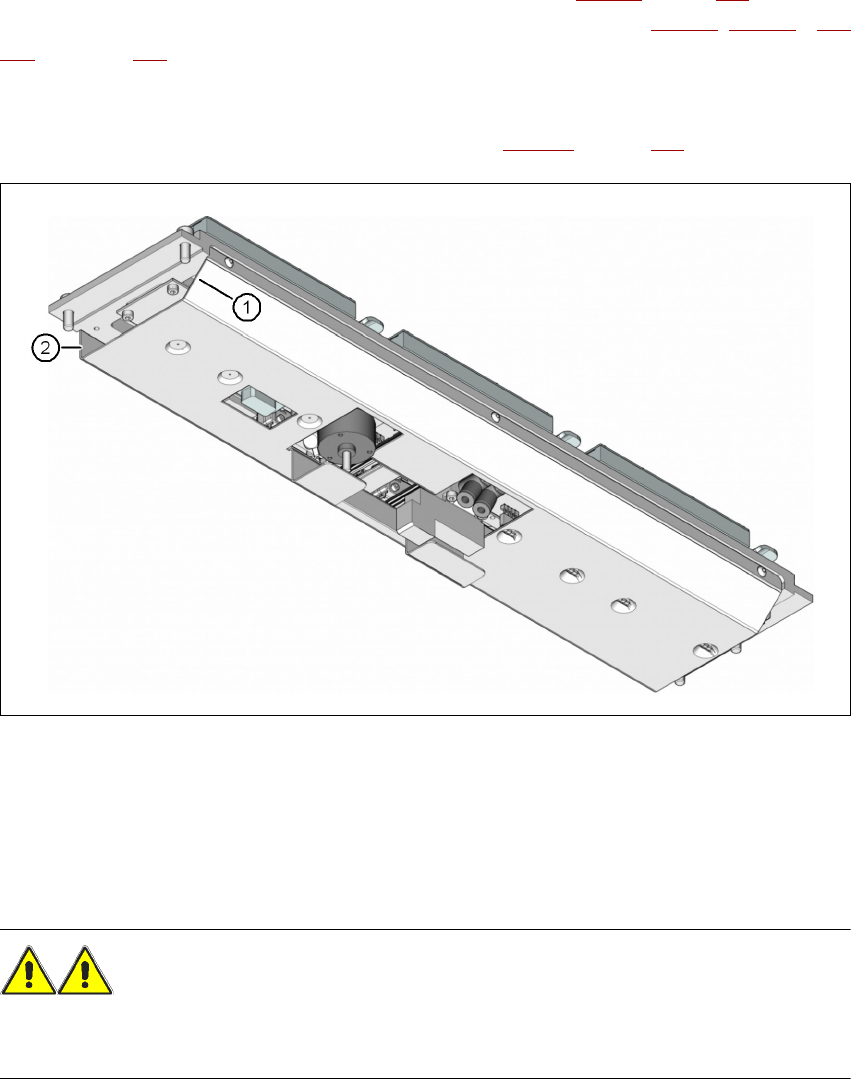

Fig. 6.1 - 17 Posizione di montaggio dello scambiatore di pipette - vista dal basso
(1) Lato obliquo rivolto in direzione del dispositivo di rientro del carrello CO
(2) Il lato obliquo è rivolto in direzione trasporto circuiti stampati
→ Disporre lo scambiatore di pipette in modo tale che il lato obliquo sia rivolto verso il dispositivo
di rientro del carrello CO.
AVVERTENZA 6
– Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configura-
zioni miste c'è pericolo di crash della testa!
