Manuale per l'uso SIPLACE serie X Ampliamenti della stazione A partire dalla versione software SR.70x.xx Edizione 01/2011 St azione d'aggancio per il carrello CO dell a serie SIPLACE X 389 6.2.5 Adatt are la st…
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione software SR.70x.xx Edizione 01/2011
388
Didascalia della Fig. 6.2 - 4
, pagina 387.
(1) Spia di controllo per l'alimentazione di rete
(2) Tasto per il bloccaggio e lo sbloccaggio di tutti i moduli d'alimentazione al carrello CO
(3) Tenditore orizzontale per il fissaggio della leva del tavolo CO alla posizione "chiuso"
(4) Etichetta con la rappresentazione dei pulsanti S1 ed S2 per l'indirizzamento del CAN-bus
(5) Pulsante S1 ed S2 per l'impostazione dell'indirizzo del CAN-bus
(6) Interruttore di rete
(7) Pulsante per l'impostazione della pressione d'esercizio
(8) Manometro per la visualizzazione della pressione d'esercizio
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Stazione d'aggancio per il carrello CO della serie SIPLACE X
389
6.2.5 Adattare la stazione d'aggancio all'altezza di trasporto del CS
Il dispositivo di rientro del carrello CO della stazione d'aggancio si può adattare con poche modi-
fiche alle altezze di trasporto CS 830, 900, 930 e 950 mm.
6

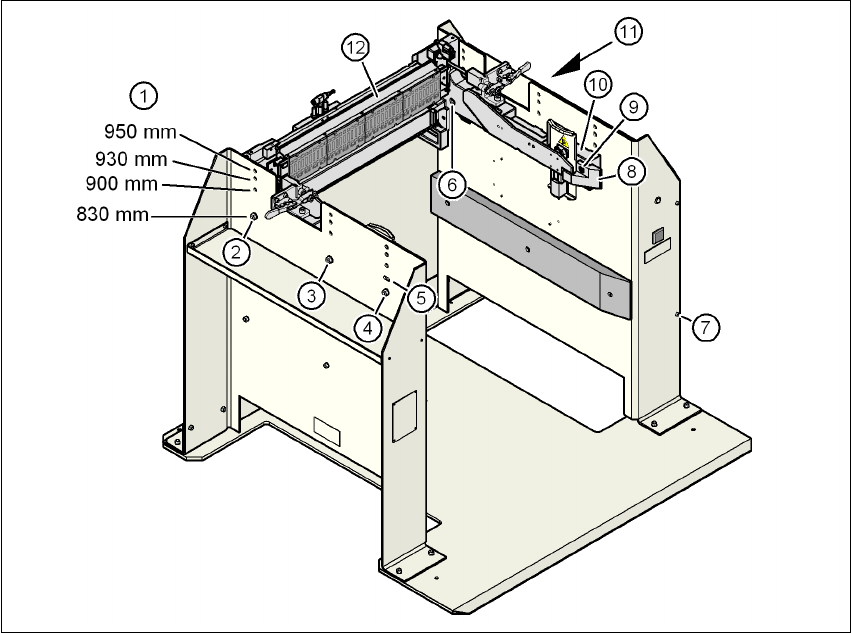

Fig. 6.2 - 5 Adattamento del dispositivo di rientro del carrello CO alle altezze di trasporto CS
(1) Fori per l'altezza di trasporto CS
(2) Dado esagonale M8 e disco annesso, ognuno 2 unità
(3) Dado esagonale M8 e disco annesso, ognuno 2 unità
(4) Dado esagonale M8 e disco annesso, ognuno 2 unità
(5) Foro longitudinale per lo spostamento dell'altezza
(6) Vite ad esagono cavo M8x40, 6 pezzi
(7) Vite ad esagono cavo M5x12, 4 pezzi
(8) Guida
(9) Vite ad esagono cavo M8x18, 2 pezzi
(10) Parte laterale, dispositivo di rientro del carrello CO
(11) Rivestimento della stazione d'aggancio
(12) Unità di comando del caricatore (FCU)
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Stazione d'aggancio per il carrello CO della serie SIPLACE X A partire dalla versione software SR.70x.xx Edizione 01/2011
390
6.2.5.1 Attrezzi
Per la regolazione delle altezze del dispositivo di rientro del carrello CO sono necessari i seguenti
attrezzi:
– Chiave per vite a esagono cavo
– Chiave per forca, SW 13
6.2.5.2 Far passare ad altre altezze il dispositivo di rientro del carrello
AVVERTENZA 6
→ Staccare la stazione d'aggancio dall'alimentazione della corrente.
→ Staccare la stazione d'aggancio dall'alimentazione dell'aria compressa.
Il peso del dispositivo di rientro del carrello CO è di circa 40 kg.
→ Se necessario, pregare una seconda persona di aiutarvi nell'apportare le modifiche.
→ Rispettare la sequenza delle operazioni di lavoro descritte.
6.2.5.3 Modificare l'allestimento del dispositivo di rientro del carrello CO a 830 mm o
900 mm d'altezza
6

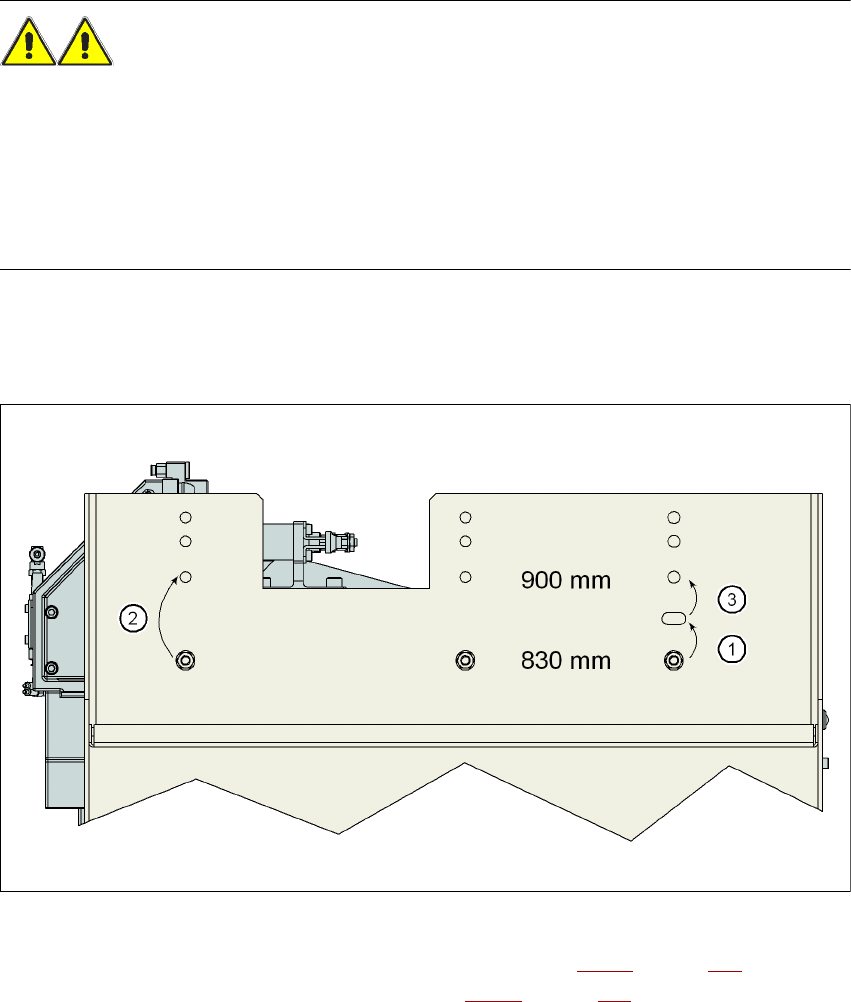

Fig. 6.2 - 6 Sequenza delle operazioni per la modifica dell'altezza da 830 mm a 900 mm
→ Staccare le due viti ad esagono cavo M8x18 (Pos. 9 nella Fig. 6.2 - 5, pagina 389) e staccare
la guida sinistra e quella destra (Pos. 8 nella Fig. 6.2 - 5
, pagina 389).
6
