ISTRUZIONE 6
Per il passaggio dell'altezza da 900 mm a 830 mm procedere seguendo la sequenza opposta
(vedi la Fig. 6.2 - 6, pagina 390).
6.2.5.4 Modificare l'allestimento del dispositivo di rientro del carrello CO a 900, 930 o
950 mm d'altezza
6

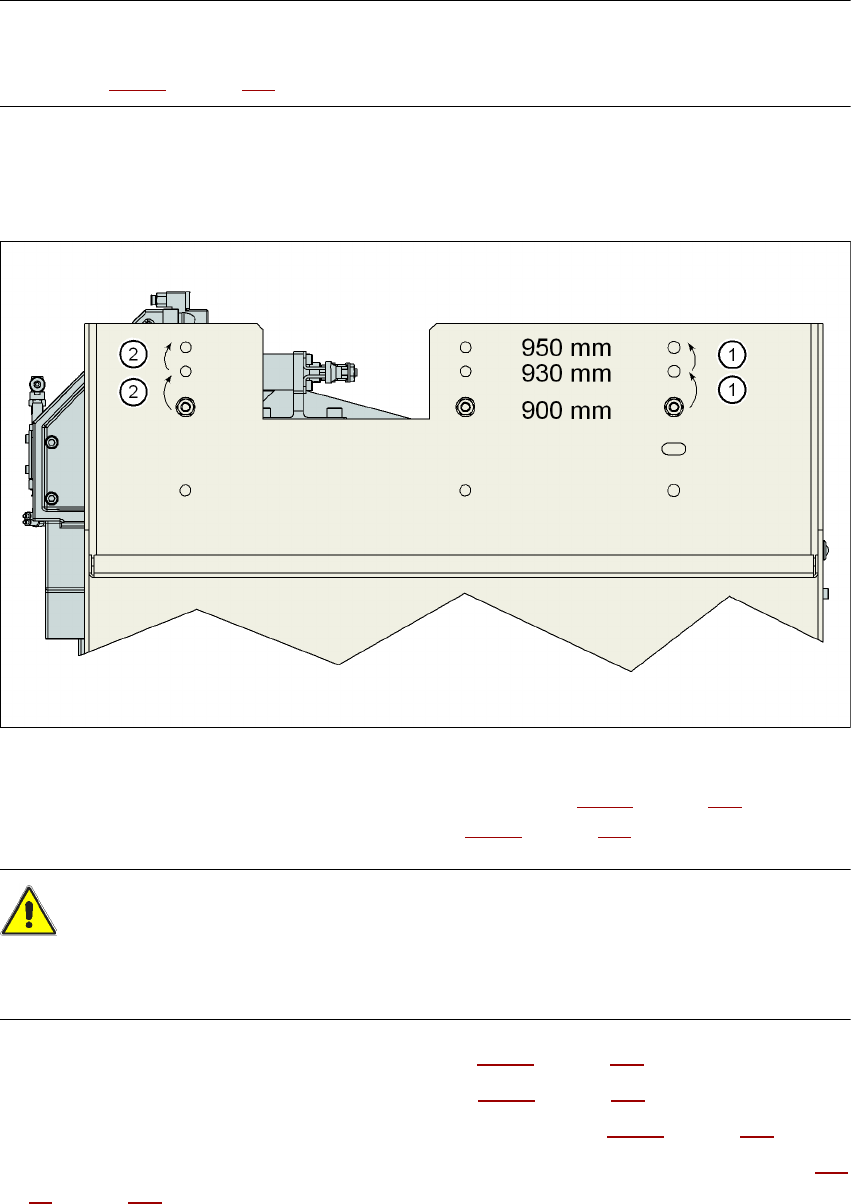

Fig. 6.2 - 7 Sequenza delle operazioni per il passaggio dell'altezza da 830 mm a 900 mm
→ Staccare le due viti ad esagono cavo M8x18 (Pos. 9 nella Fig. 6.2 - 5, pagina 389) e staccare
la guida sinistra e quella destra (Pos. 8 nella Fig. 6.2 - 5
, pagina 389).
ATTENZIONE 6
Quando si solleva e si abbassa il dispositivo di rientro del carrello CO, stare attenti a non dan-
neggiare i cavi.
→ Staccare i due dadi per raccordo (Pos. 3 nella Fig. 6.2 - 5
, pagina 389).
→ Allentare i due dadi per raccordo (Pos. 2 nella Fig. 6.2 - 5
, pagina 389).
→ Rimuovere i due dadi esagonali M8 e le rosette (Pos. 4 nella Fig. 6.2 - 5
, pagina 389).
→ Tenere ferma la parte laterale del dispositivo di rientro del carrello CO (Pos. 10 nella Fig. 6.2
- 5, pagina 389) e rimuovere le due viti ad esagono cavo M8x40 in questo punto.
→ Fare ruotare il dispositivo di rientro del carrello CO fino alla posizione successiva più in alto.
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Stazione d'aggancio per il carrello CO della serie SIPLACE X
393
→ Fissare la parte laterale in questo punto. Stringere i dadi solo un poco.
→ Tenere fermo il dispositivo di rientro del carrello CO nell'FCU (Pos. 12 nella Fig. 6.2 - 5
, pagina
389
) e rimuovere i dadi per raccordo nella Pos. 2 nella Fig. 6.2 - 5, pagina 389.
→ Far ruotare verso l'alto il dispositivo di rientro del carrello CO fino alla posizione successiva in
alto.
→ Fissare la parte laterale in questo punto.
→ Controllare che tutti i dadi per raccordo siano ben fissati nelle Pos. 2, 3 e 4.
→ Fissare la guida sinistra e quella destra (Pos. 8 nella Fig. 6.2 - 5
, pagina 389) con la vite ad
esagono cavo M8x18 (Pos. 9 nella Fig. 6.2 - 5
, pagina 389).
ISTRUZIONE 6
Se il dispositivo di rientro del carrello CO deve essere abbassato a un'altezza di trasporto più
bassa, procedere seguendo l'ordine contrario delle operazioni (vedi la Fig. 6.2 - 6, pagina 390).
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore automatico di vassoi Matrix A partire dalla versione software SR.70x.xx Edizione 01/2011
394
6.3 Scambiatore automatico di vassoi Matrix
Articolo no. 00116438-xx Scambiatore automatico di vassoi Matrix SIPLACE (SAVM)
6.3.1 Istruzioni di sicurezza
AVVERTENZA 6
→ Quando la macchina è in funzione, non inserire mai le mani nella fessura tra lo scambiatore
automatico di vassoi Matrix ed il supporto del dispositivo automatico.
→ Il cavo d'alimentazione della corrente si può collegare all'alimentazione della corrente esterna
o staccarlo da quest'ultima quando lo scambiatore automatico di vassoi Matrix è agganciato al
dispositivo automatico.
→ È sostanzialmente vietato mettere in funzione lo scambiatore automatico di vassoi Matrix
quando non è agganciato al dispositivo automatico.
6.3.2 Descrizione
Con lo scambiatore automatico di vassoi Matrix è possibile immagazzinare e sostituire in modo
completamente automatico fino ad 100 vassoi. I piani (posto d'immagazzinamento nelle torri) dei
vassoi sono numerati in sequenza crescente dal basso all'alto.
Le torri si spostano l'una indipendentemente dall'altra in direzione verticale finché il vassoio sele-
zionato si trova nell'area d'accesso dell'asse di alimentazione. L'asse d'alimentazione orizzontale
trasposta il vassoio dalla torre all'area d'accesso della testa di montaggio.
La torre 1 possiede 30 piani nei quali possono essere accettati dai supporti dei vassoi rispettiva-
mente 2 tray JEDEC o un tray grande dalle dimensioni massime di 240 x 340 mm².
La torre 2 ha una capacità di 40 piani per tray JEDEC.
Lo scambiatore automatico di vassoi Matrix possiede un autotelaio integrato e si può quindi spo-
stare facilmente in altri posti. Viene fornito con l'altezza di trasporto dei circuiti stampati realizzata
per i dispositivi automatici ma lo si può tuttavia adattare facilmente alle altezze di trasporto dei
circuiti scheda di 830, 900, 930 e 950 mm.
