Manuale per l'uso SIPLACE serie X Ampliamenti della stazione A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore automatico di vassoi Matrix 399 6.3.4.2 Elementi di comando 6 Fig. 6.3 - 2 Scambi…
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore automatico di vassoi Matrix A partire dalla versione software SR.70x.xx Edizione 01/2011
398
6.3.4.1 Misure
6

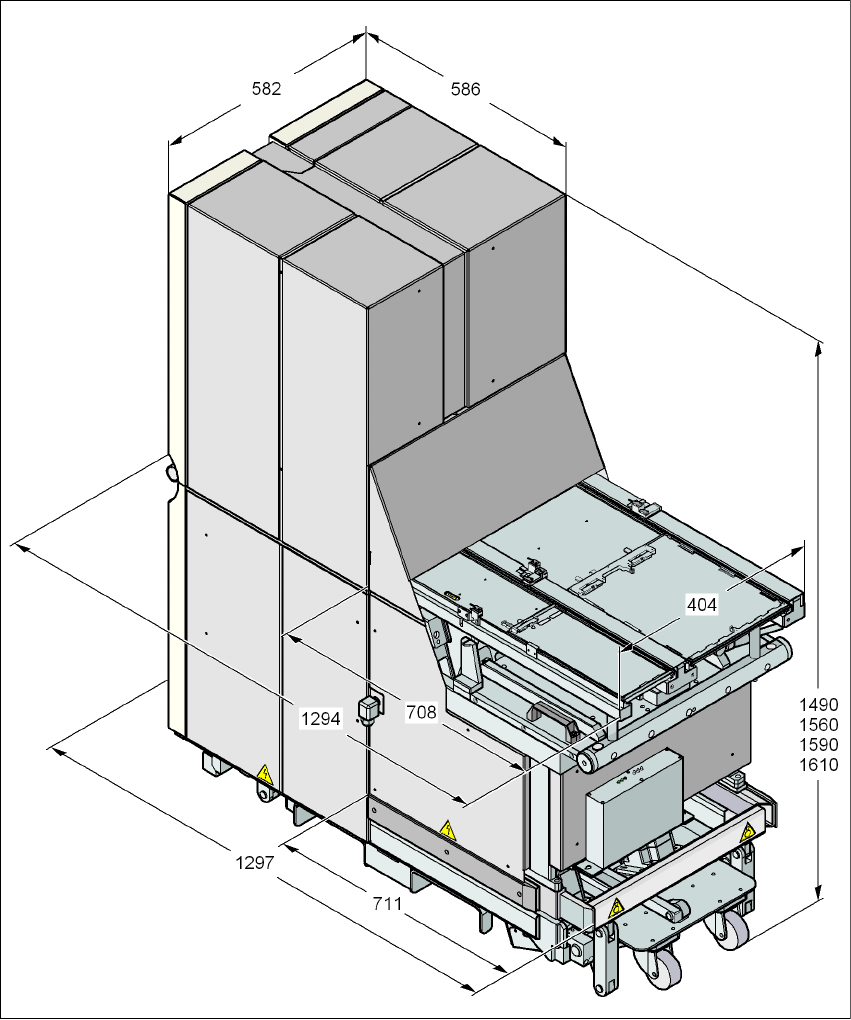

Fig. 6.3 - 1 Scambiatore automatico di vassoi Matrix, misure, tutti i dati in millimetri
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore automatico di vassoi Matrix
399
6.3.4.2 Elementi di comando
6

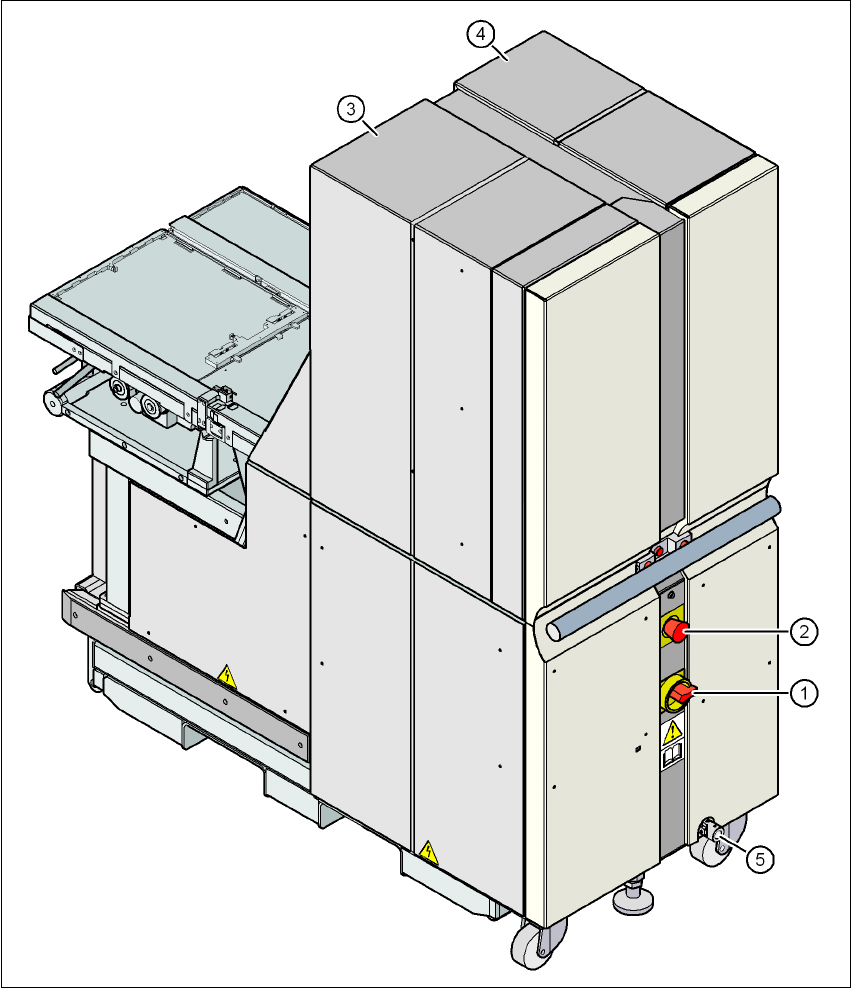

Fig. 6.3 - 2 Scambiatore automatico di vassoi Matrix, retro
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Torre per l'accettazione di max. 30 supporti di vassoi (fino a 60 tray JEDEC)
(4) Torre 2 per l'accettazione di max. 40 supporti di vassoi (fino a 40 tray JEDEC)
(5) Punto d'appoggio della manovella per lo spostamento delle altezze dello scambiatore auto-
matico di vassoi Matrix
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore automatico di vassoi Matrix A partire dalla versione software SR.70x.xx Edizione 01/2011
400
6.3.5 Misure del dispositivo automatico X4 con SAVM
6
6

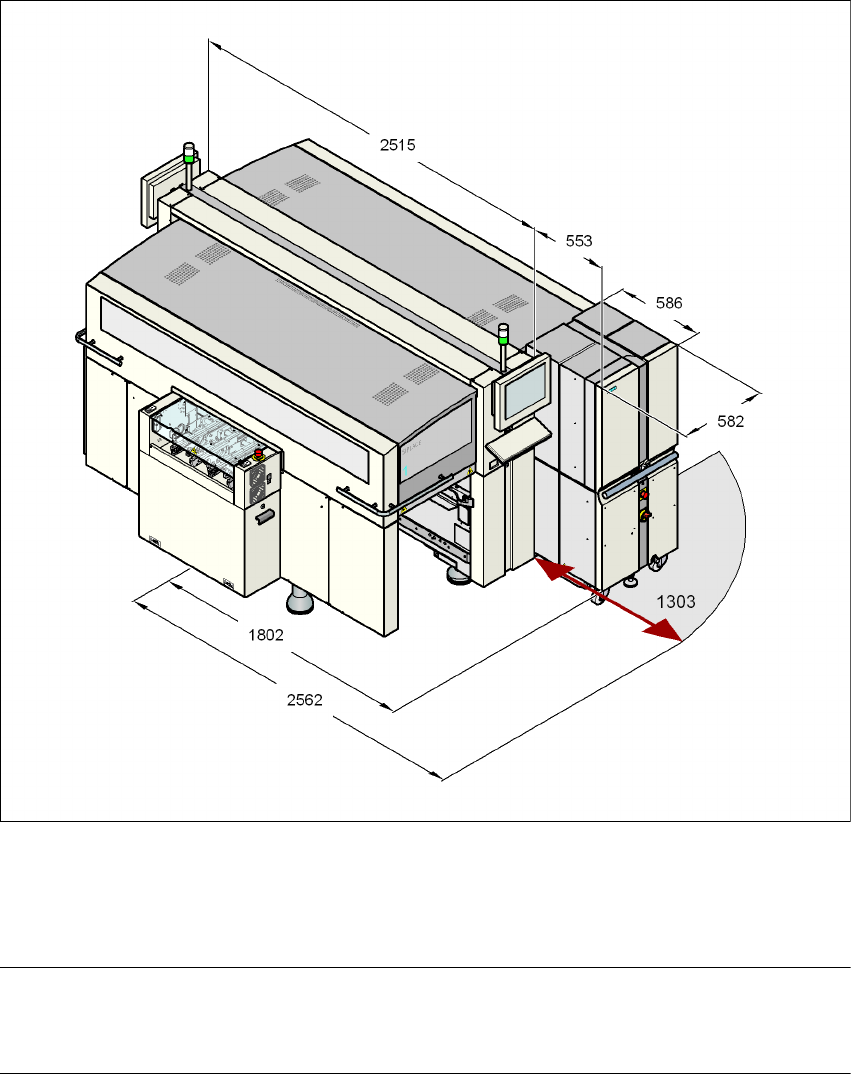

Fig. 6.3 - 3 Misure del dispositivo automatico X4 con scambiatore automatico di vassoi Matrix in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
