Ampliamenti della stazione Manuale per l'uso SIPLACE serie X Scambiatore autom atico di vassoi Matrix A partire dalla vers ione software S R.70x.xx Edizione 01/ 2011 402 6.3.7 Misure del dis positivo automatic o X2 …
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Scambiatore automatico di vassoi Matrix
401
6.3.6 Misure del dispositivo automatico X3 con SAVM
6
6
6
6

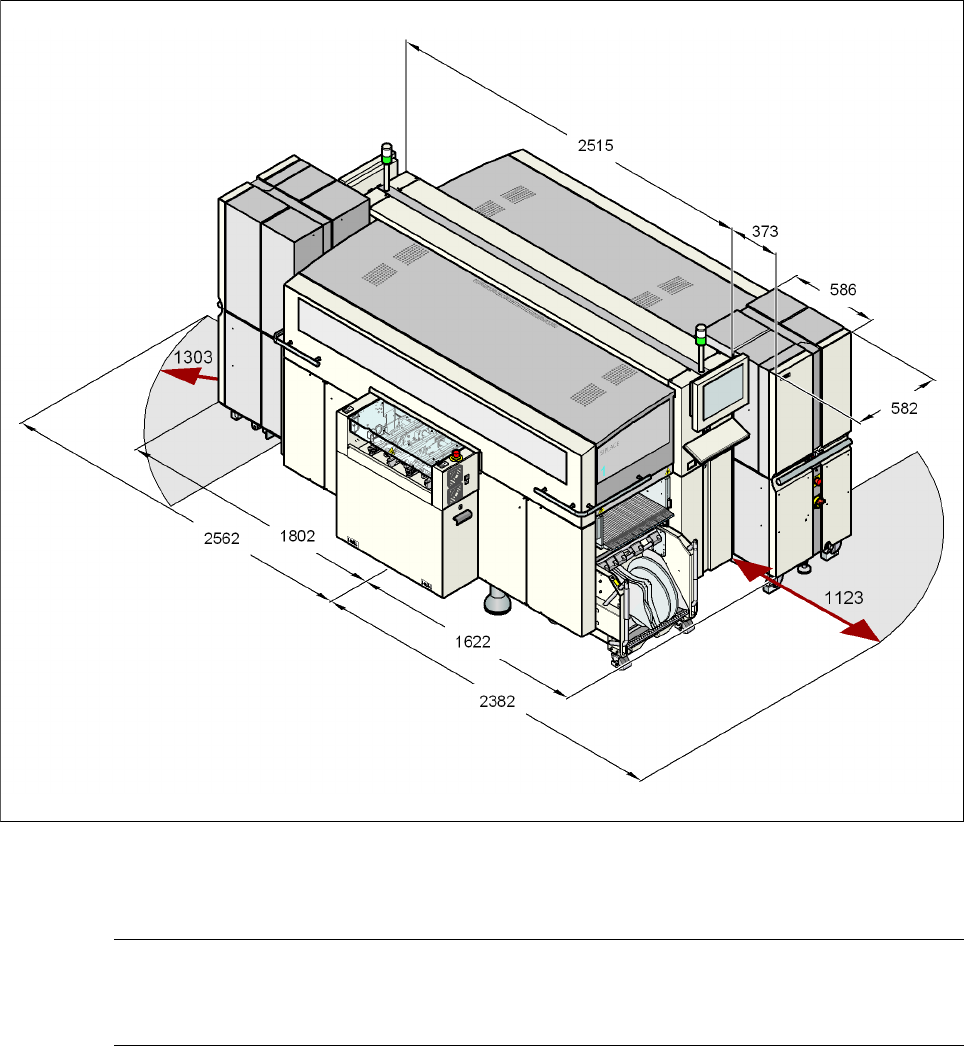

Fig. 6.3 - 4 Misure del dispositivo automatico X3 con scambiatore automatico di vassoi Matrix in millimetri
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Scambiatore automatico di vassoi Matrix A partire dalla versione software SR.70x.xx Edizione 01/2011
402
6.3.7 Misure del dispositivo automatico X2 con SAVM
6
6
6
6

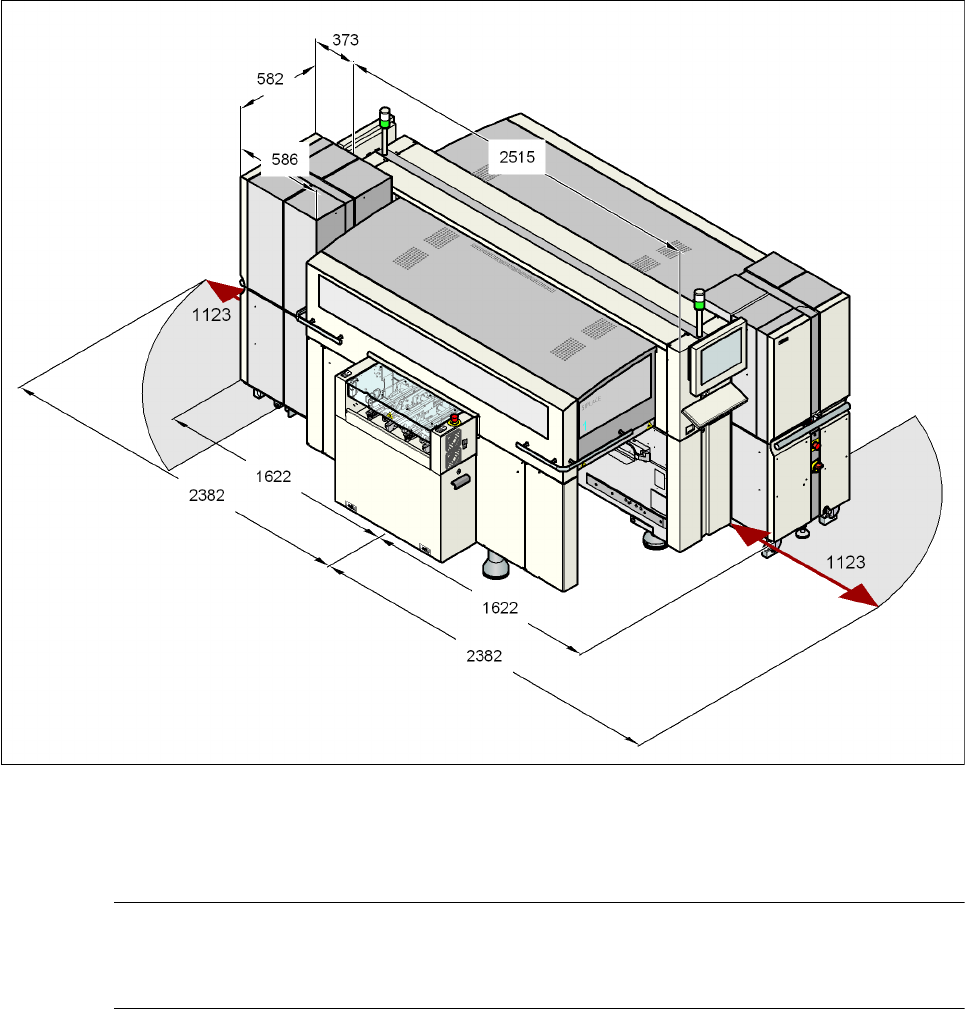

Fig. 6.3 - 5 Misure del dispositivo automatico X2 con scambiatore automatico di vassoi Matrix in millimetri
6
ISTRUZIONE 6
Ai posti 2 e 4, invece di un carrello CO si può agganciare un scambiatore automatico di vassoi
Matrix.
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sensore per il contenitore degli scarti CO
403
6.4 Sensore per il contenitore degli scarti CO
Articolo no. 00116848-xx Richiesta contenitore degli scarti CO serie X/D3
Il sensore per il contenitore degli scarti CO controlla se il contenitore per scarti è posizionato cor-
rettamente nel suo supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, non si può avviare il disposi-
tivo automatico.
– Se il contenitore degli scarti salta via dal supporto durante il processo di lavorazione, il dispo-
sitivo automatico viene arrestato subito per evitare il pericolo di crash della testa.
Ogni contenitore degli scarti può essere sorvegliato da un sensore proprio.
ISTRUZIONE 6
Se si usa una testa SpeedStar, consigliamo di installare il sensore opzionale per il contenitore
degli scarti CO.
6.5 SIPLACE High-Force Head
Articolo no. 00119734-xx High-Force Head per la serie X
Questo numero d'articolo ha validità solo nel caso si ordini un dispositivo automatico di mon-
taggio dotato di High-Force Head invece di TwinStar standard. 6
Articolo no. 00119753-xx Kit d'aggiornamento High-Force Head
Usare questo numero d'articolo se si vuole sostituire una TwinStar standard con una High-
Force Head. 6
6.5.1 Descrizione
La SIPLACE High-Force Head è uno sviluppo tecnologicamente avanzato della TwinStar stan-
dard. Può elaborare la stessa gamma di componenti ed offre anche la possibilità di raggiungere
forze d'appoggio che raggiungono i 30 N.
6.5.2 Dati tecnici
6
Negli altri casi, i dati tecnici della TwinStar e della High-Force Head coincidono (vedi la sezione
3.5.3.2
, pagina 138).
Per la SIPLACE High-Force Head si possono usare tutte le pipette e pinze che vengono usate
anche per la TwinStar standard.
Forza d'appoggio programmabile 2,0 N fino a 10 N ± 10 %
maggiore di 10 N fino a 30 N ± 15 %
