Ampliamenti della stazione Manuale per l'uso SIPLACE serie X Videocamera CS M ulticolor, tipo 24, digitale A partire dalla versione sof tware SR.70x.xx E dizione 01/2011 410 6.8.2 Dati tecnici 6 6.8.3 Tipi d'il…
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Videocamera CS Multicolor, tipo 24, digitale
409
6
6
6
6
6
6.8 Videocamera CS Multicolor, tipo 24, digitale
6.8.1 Struttura
Articolo n. 00119774-xx Videocamera CS, serie X, Multicolor, tipo 24
6

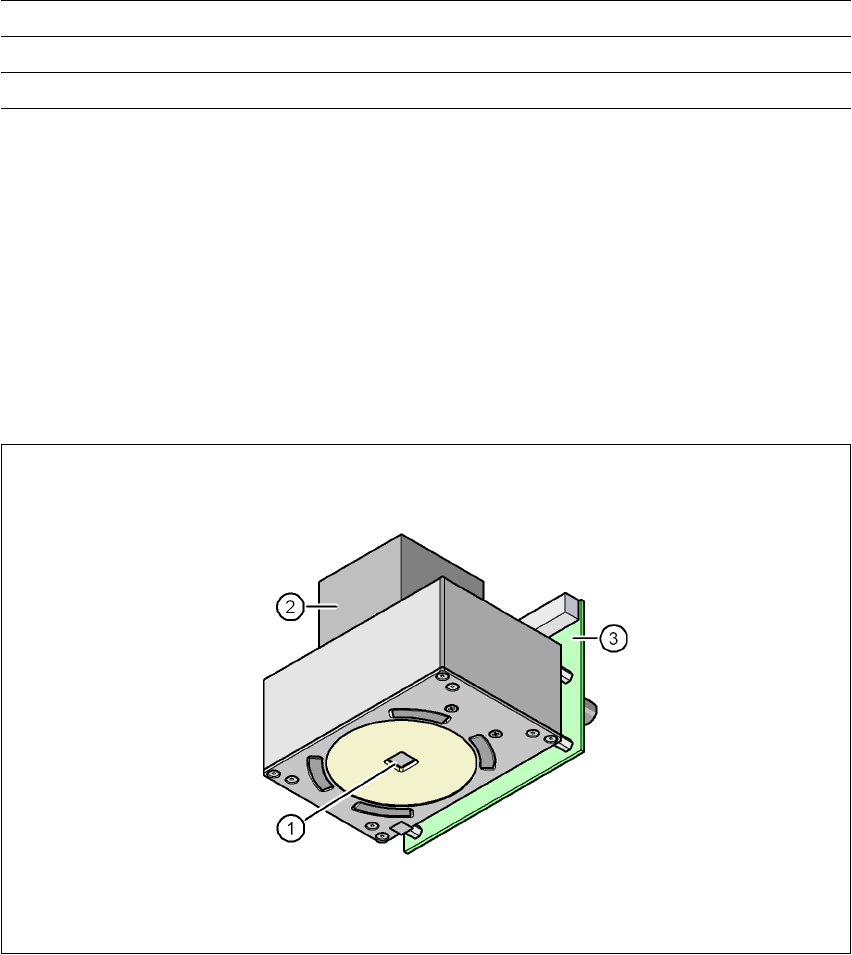

Fig. 6.8 - 1 Videocamera CS Multicolor, tipo 24, digitale
(1) Sistema ottico della videocamera CS ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
6
Diametro ball min. 0,14 mm
Campo visivo 20,5 x 20,5 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Videocamera CS Multicolor, tipo 24, digitale A partire dalla versione software SR.70x.xx Edizione 01/2011
410
6.8.2 Dati tecnici
6
6.8.3 Tipi d'illuminazione
Nella videocamera multicolor CS si possono selezionare i seguenti tipi d'illuminazione:
– Illuminazione bianca
Questo tipo d'illuminazione viene usato per circuiti stampati standard con fiducial di stagno.
– Luce obliqua blu
Con questa luce si può ottenere nella maggior parte dei casi un netto miglioramento del con-
trasto nelle fiducial di posizione semplici su materiale di base chiaro come ceramica o CEM.
È possibile riconoscere meglio su fondo chiaro anche fiducial di posizione coperte da vernice
antisaldatura.
– Illuminazione a raggi infrarossi
L'uso di questo tipo d'illuminazione è particolarmente idoneo per fiducial coperte da vernice
resistente alla saldatura o per fiducial su materiale Flex. In caso di fiducial d'argento/platino
su ceramica si può ottenere eventualmente un miglioramento del riconoscimento, che si do-
vrebbe constatare prima con un centraggio/montaggio di prova.
6.8.4 Criteri fiducial di scheda e fiducial errate
Troverete una descrizione dei criteri delle fiducial di scheda e delle fiducial errate nelle sezioni
3.8.6
e 3.8.7, pagina 168.
Campo visivo 5,7 x 5,7 mm²
Distanza del livello di focalizza-
zione
28 mm
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
Dimensioni fiducial Lunghezza del bordo da 0,3 mm a 2,5 mm in caso di tolleranza
di trasporto CS di ± 1,0 mm
lunghezza del bordo fino a 3,0 mm in caso di tolleranza di
trasporto CS di < 1,0 mm
Dimensioni fiducial cattiva 0,3 mm fino a 3,0 mm lunghezza del bordo
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sensore di coplanarità 3D
411
6.9 Sensore di coplanarità 3D
Articolo no. 00119919-xx Sensore di coplanarità 3D
6.9.1 Istruzioni di sicurezza
Il sensore funziona con un laser semiconduttore dalla lunghezza d'onda di 660 nm (visibile/rosso).
La potenza d'uscita ottica massima è 60 mW.
Il sensore è classificato nella classe di laser 3B.
– Durante il funzionamento del sensore, rispettare assolutamente le relative norme in confor-
mità alla VDE 0837 sulla "Sicurezza delle radiazioni dei dispositivi laser" e la norma di pre-
venzione degli infortuni vigente in Germania "Radiazioni laser" (BGV B2).
– Rispettare inoltre la normativa di prevenzione degli infortuni del proprio paese!
Nel lato anteriore e posteriore della carcassa del sensore sono collocati i seguenti cartelli d'avver-
tenza:
6
Fig. 6.9 - 1 Contrassegno di classe laser 3B per il sensore
L'irradiazione laser accessibile è pericolosa per gli occhi e in casi particolari anche per la pelle.
AVVERTENZA 6
– Il sensore di coplanarità 3D è integrato nel circuito d'arresto d'emergenza.
– Il circuito d'ARRESTO D'EMERGENZA non può essere disattivato.
– Il sensore di coplanarità 3D può essere messo in funzione solo all'interno del dispositivo au-
tomatico di montaggio.
– La carcassa del sensore ottico può essere aperta solo dal personale autorizzato.
– Inviare i sensori in ogni eventualità di riparazione e assistenza ad ASM Assembly Systems
GmbH & Co. KG.
RAGGI LASER
NON ESPORRE A RAGGI LASER
CLASSE LASER 3B
DIN EN 60825-1
