Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sensore di coplanarità 3D
411
6.9 Sensore di coplanarità 3D
Articolo no. 00119919-xx Sensore di coplanarità 3D
6.9.1 Istruzioni di sicurezza
Il sensore funziona con un laser semiconduttore dalla lunghezza d'onda di 660 nm (visibile/rosso).
La potenza d'uscita ottica massima è 60 mW.
Il sensore è classificato nella classe di laser 3B.
– Durante il funzionamento del sensore, rispettare assolutamente le relative norme in confor-
mità alla VDE 0837 sulla "Sicurezza delle radiazioni dei dispositivi laser" e la norma di pre-
venzione degli infortuni vigente in Germania "Radiazioni laser" (BGV B2).
– Rispettare inoltre la normativa di prevenzione degli infortuni del proprio paese!
Nel lato anteriore e posteriore della carcassa del sensore sono collocati i seguenti cartelli d'avver-
tenza:
6
Fig. 6.9 - 1 Contrassegno di classe laser 3B per il sensore
L'irradiazione laser accessibile è pericolosa per gli occhi e in casi particolari anche per la pelle.
AVVERTENZA 6
– Il sensore di coplanarità 3D è integrato nel circuito d'arresto d'emergenza.
– Il circuito d'ARRESTO D'EMERGENZA non può essere disattivato.
– Il sensore di coplanarità 3D può essere messo in funzione solo all'interno del dispositivo au-
tomatico di montaggio.
– La carcassa del sensore ottico può essere aperta solo dal personale autorizzato.
– Inviare i sensori in ogni eventualità di riparazione e assistenza ad ASM Assembly Systems
GmbH & Co. KG.
RAGGI LASER
NON ESPORRE A RAGGI LASER
CLASSE LASER 3B
DIN EN 60825-1
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Sensore di coplanarità 3D A partire dalla versione software SR.70x.xx Edizione 01/2011
412
6.9.2 Contrassegnare il dispositivo automatico con il cartello d'avvertenza W216
AVVERTENZA 6
– Per il montaggio del sensore di coplanarità 3D si deve classificare il dispositivo automatico
nella classe laser 2.
– Per questa operazione, contrassegnare il dispositivo automatico con il cartello d'avvertenza
W216 "Classe di laser 2", articolo no. 03010316-xx.
– Attaccare il cartello d'avvertenza W216 accanto all'interruttore principale sul rivestimento
(vedi Pos. W216 nella Fig. 6.9 - 2).
6
Cartello di avvertenza W216 "Classe di laser 2" sul rivestimento accanto all'interruttore principale
Articolo no. 03010316-01 (numero per ogni dispositivo automatico: 1)
6
Fig. 6.9 - 2 Cartello d'avvertenza W216 accanto all'interruttore principale
6
6
6
6
RAGGI LASER!
Non fissare il raggio laser
Classe di laser 2
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sensore di coplanarità 3D
413
6.9.3 Descrizione
Il sensore di coplanarità 3D non funziona più con una sorgente di luce laser a forma di punto ma
con una linea di luce laser. Il processo di misurazione si basa sul principio di triangolazione. In
questo modo è possibile creare ed analizzare un profilo d'altezze di una disposizione bidimensio-
nale di allacciamenti CO, p.e. BGA, QFP ecc... L'analisi fornisce risultati sulla coplanarità (piano
d'appoggio) e colinearità (retta d'appoggio) di piedini CO o balls. Il sensore di coplanarità 3D si
può installare nei dispositivi automatici di montaggio SIPLACE X2, X3 e X4.
6

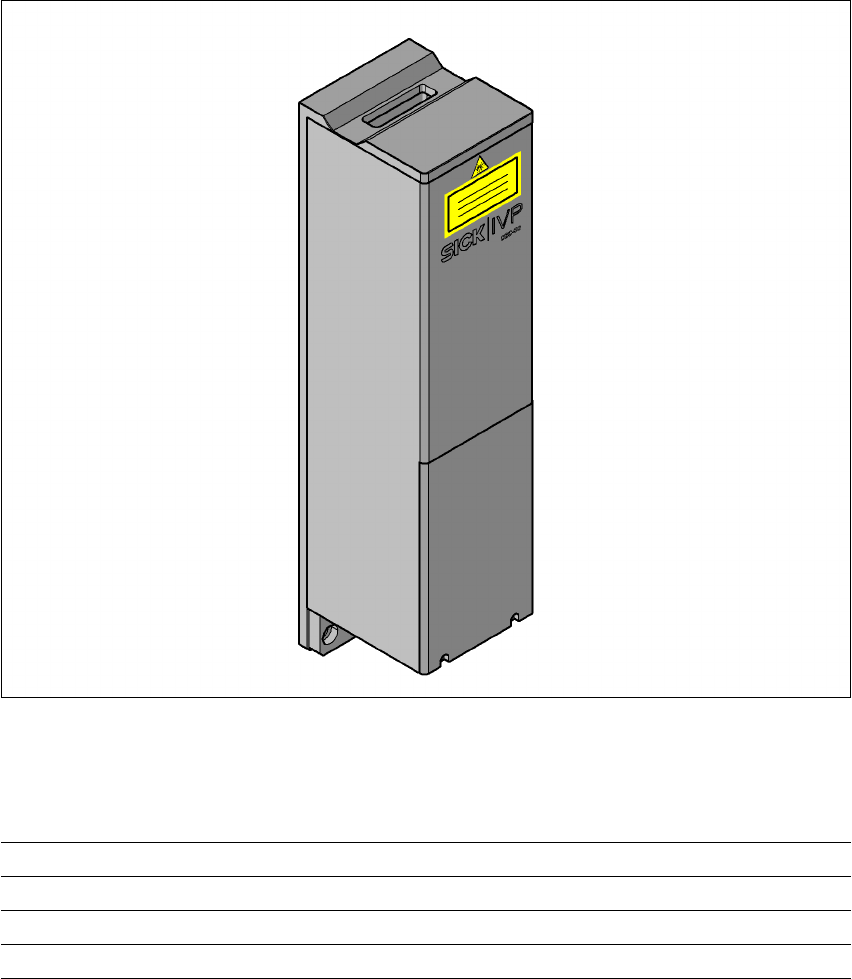

Fig. 6.9 - 3 Sensore di coplanarità 3D
6.9.4 Dati tecnici
6
Componenti QFP, SO, BGA, Gullwing, spina
Precisione
a
± 15 μm (3σ), ± 20 μm (4σ)
Dimensioni CO max. 50 x 50 mm²
Altezza CO max. 17 mm
