Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Sensore di coplanarità 3D
415
6
6.9.7 Analizzatore
Un box-PC funge da analizzatore. È posizionato insieme al calcolatore di controllo ed il controller
di macchina nel lato di entrata.
6

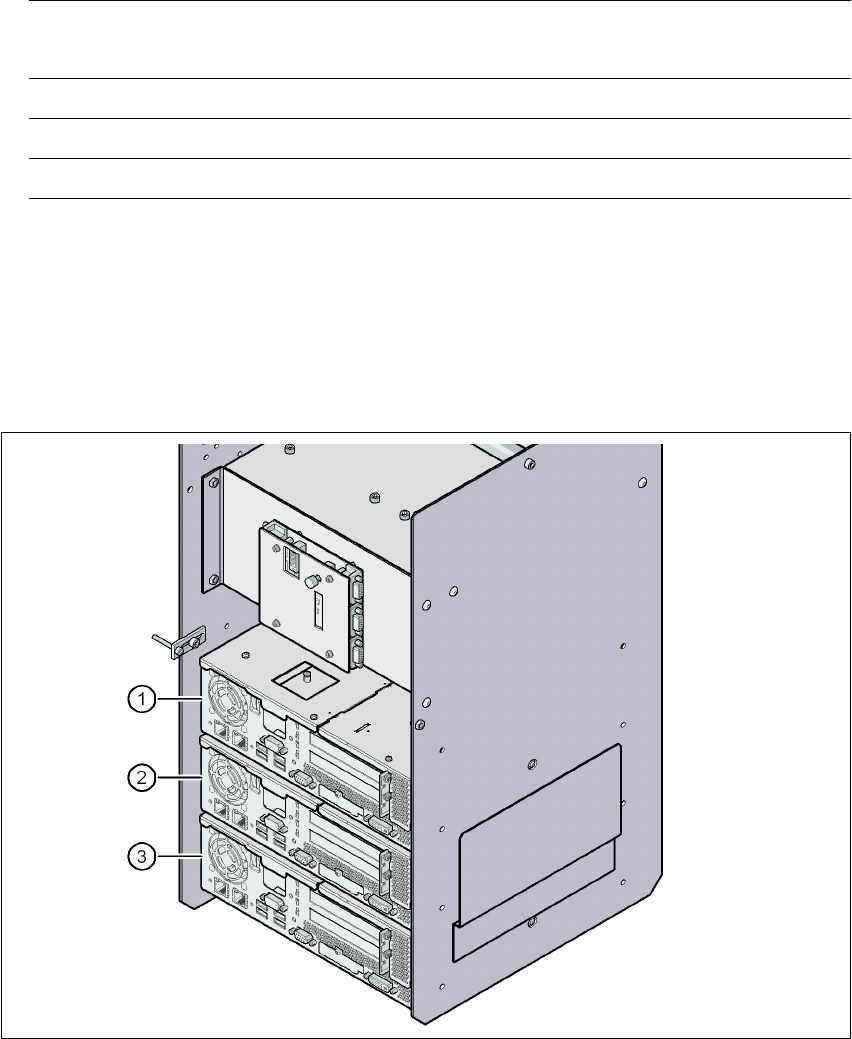

Fig. 6.9 - 4 Box-PC per il sensore di coplanarità 3D
(1) Calcolatore di comando
(2) Controller della macchina
(3) Analizzatore del sensore di coplanarità 3D
Dispositivo automatico di
montaggio
Posto
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 oppure 3
Ampliamenti della stazione Manuale per l'uso SIPLACE serie X
Lettore di codice a barre CS A partire dalla versione software SR.70x.xx Edizione 01/2011
416
6.10 Lettore di codice a barre CS
Articolo n. 00519881-xx Lettore di codice a barre CS, 2D, macchina X/SX
Articolo n. 00176112-xx Supporto Data Man X/HS/HF in alto
Articolo n. 00176113-xx Supporto Data Man X/HS/HF in basso
Articolo n. 00176118-xx Moduli Cognex I/O
Articolo n. 00176119-xx Cavo USB Cognex DM 100 USB 000
Articolo n. 00176120-xx Cavo per interfaccia I/O-Box
6.10.1 Descrizione
Il codice a barre CS serve al rilievo automatico ed alla decodificazione di codici a barre di circuiti
stampati. Mentre aumenta costantemente la densità dei componenti nei circuiti stampati, si riduce
sempre più il posto per i codici a barre.Per questo motivo, offriamo per la serie X SIPLACE nuovi
lettori di codice a barre CS che garantiscono la lavorazione sicura anche di questi codici a barre
più piccoli.Il lettore di codice a barre elabora codici matrix 2D e codici a barre 1D.
I lettori di codice a barre CS vengono installati nel lato d'entrata del dispositivo automatico di mon-
taggio del trasporto CS. È possibile installare successivamente fino a quattro apparecchi per di-
spositivo automatico. I lettori del codice a barre vengono montati in modo che le etichette del
codice a barre del lato superiore ed inferiore dei circuiti stampati sono leggibili in scansione in en-
trambe le tracce di trasporto del trasporto doppio.
I lettori di codice a barre CS sono fissati con supporti al profilo superiore o inferiore. E' possibile
posizionarli a piacere nei profili e disporli sulle etichette del codice a barre. Secondo la posizione
delle strisce del codice a barre si può montare con alcuni semplici movimenti i lettori del codice a
barre in modo da poter leggere le strisce del codice a barre longitudinalmente o trasversalmente
rispetto alla direzione di trasporto del circuito stampato.
6.10.2 Dati tecnici
6
Sensore 1/3 CMOS (risoluzione 752 x 480)
Frequenza di registrazione immagini max. 60 fps
Segnalazione ottica 1 LED di lettura
1 LED di comunicazione
Segnalazione acustica Cicalino programmabile
Interfaccia dati RS232, USB 2.0
Tensione d'esercizio 5 V CC ... 24 V CC
Consumo di energia max. 2,5 W
Allacciamento elettrico Spina a 15-pin D-Sub-HD
Misure 55 x 42 x 22 mm³
Peso 125 g
Manuale per l'uso SIPLACE serie X Ampliamenti della stazione
A partire dalla versione software SR.70x.xx Edizione 01/2011 Lettore di codice a barre CS
417
Tipi di codice 1D UPC, EAN, Codabar 2/5 Interleaved, Code 39, Code
128, Code 99
Tipi di codice 2D Matrice dati ECC 200
