Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio A partire dalla versione software SR.70x.xx Edizione 01/2011 Cartelli di avvertenza 51 2.2.4 Cartelli di avvert enza nell'alim ent azione della corre…
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Cartelli di avvertenza A partire dalla versione software SR.70x.xx Edizione 01/2011
50
2.2.3.2 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia
2

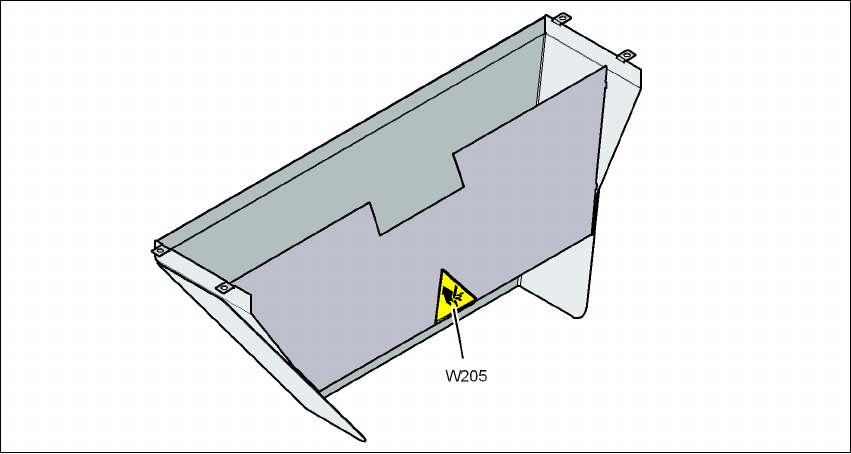

Fig. 2.2 - 5 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Cartelli di avvertenza
51
2.2.4 Cartelli di avvertenza nell'alimentazione della corrente
2
Pos. W206 nella Fig. 2.2 - 6, pagina 51, articolo no. 03009345-01 (numero per dispositivo auto-
matico: 1) e Pos. W1

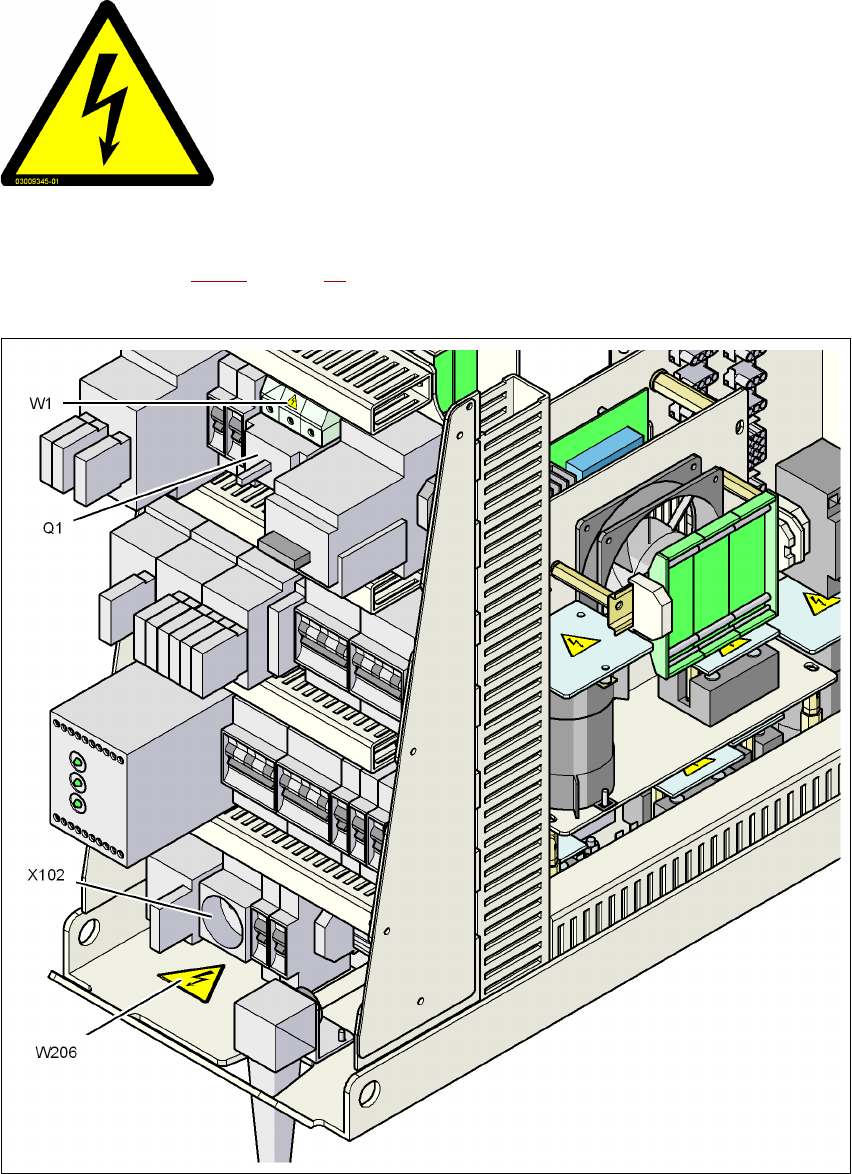

Fig. 2.2 - 6 Cartello d'avvertenza W206 nella presa di servizio X102 e W1 dell'interruttore principale Q1
Pos. W206, articolo no. 03009345-01
Pos. W1, cartello d'avvertenza nell'interruttore principale Q1
TENSIONI PERICOLOSE!
Le parti contrassegnate sono sotto tensione di rete anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza staccare la macchina dalla
rete
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Cartelli di avvertenza A partire dalla versione software SR.70x.xx Edizione 01/2011
52
2.2.4.1 Cartello di avvertenza W nell'alimentazione della corrente
Fig. 2.2 - 7 Cartello di avvertenza W nell'alimentazione della corrente
2
Pos. W nella Fig. 2.2 - 7, pagina 52 (numero per alimentazione di corrente: 8) vedi anche Fig. 2.2
- 8, pagina 53.
