Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Cartelli di avvertenza
59
2.2.8 Cartello d'istruzioni "Scontro della testa" nella videocamera IC della Twin-
Star
Cartello d'istruzioni "Scontro della testa" nella Fig. 2.2 - 14, articolo no. 03015392-02
(numero per dispositivo automatico: max. 4)
2

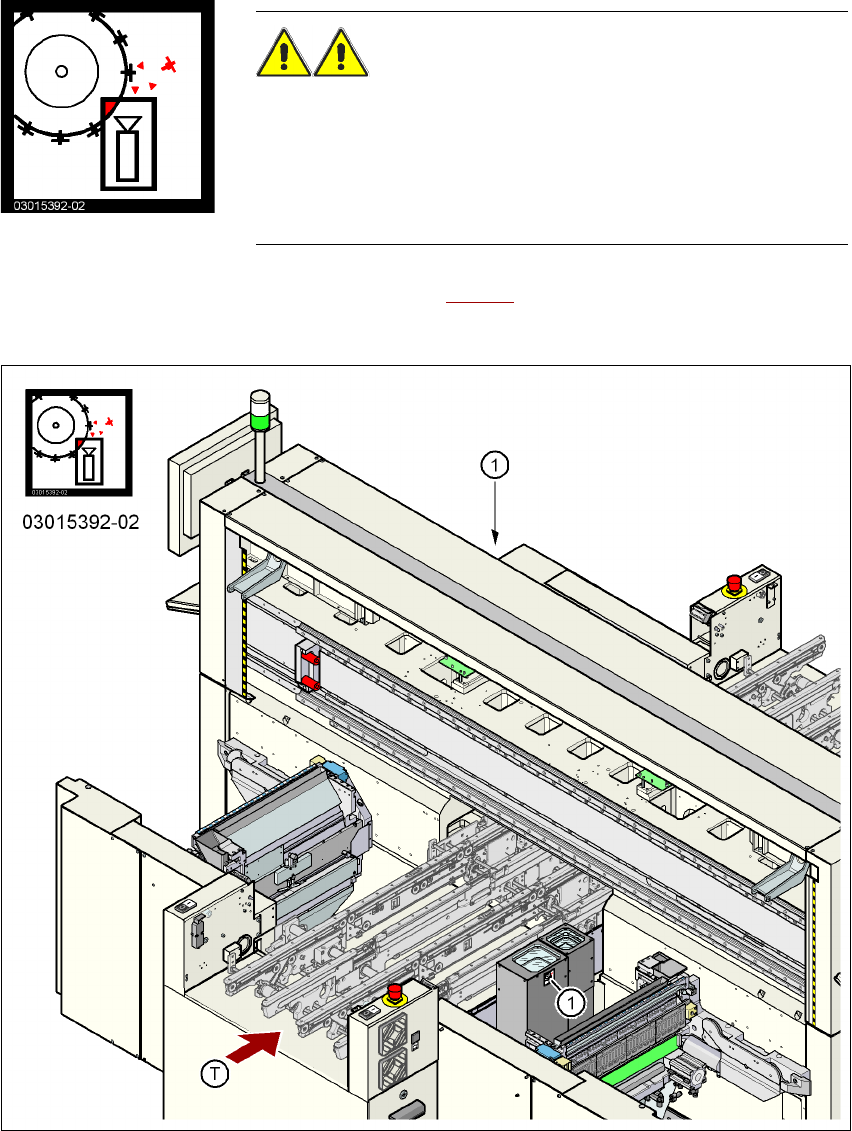

Fig. 2.2 - 14 Cartello d'istruzioni "Scontro della testa" nella videocamera IC della TwinStar
(1) Cartello d'istruzioni "Scontro della testa" nella videocamera IC della TwinStar
AVVERTENZA PERICOLO DI SCONTRO CON LA
TESTA 2
In caso di sostituzione della testa di montaggio dallo TwinStar allo
SpeedStar si devono smontare le videocamere stazionarie CO di
tipo 33, 55 x 45, e di tipo 25, (16 x 16) dello TwinStar, altrimenti lo
SpeedStar entra in collisione con gli involucri della videocamera.
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Classificazione del laser A partire dalla versione software SR.70x.xx Edizione 01/2011
60
2.3 Classificazione del laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione di tutta la macchina
2
INDICAZIONE: 2
Gruppi di componenti della classe di laser 1 e 1M non vengono contrassegnati.
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici!
2
2
Tutti i sistemi di videocamere inseriti e la tutta la macchina pronta
all'esercizio appartengono alla classe di laser 1.
Le classi di laser vengono determinate in base alla DIN EN
60825-1 2001.
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1:
– Videocamera CS, tipo 34, digitale
– Videocamera CS Multicolor, tipo 24, digitale
– Videocamere CO per il SIPLACE TwinStar
Videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
Videocamera CO stazionaria P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1M:
– Videocamera CO C&P, tipo 23, 6 x 6 nello SpeedStar
– Videocamera CO C&P, tipo 30, 27 x 27 nel MultiStar
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Classificazione del laser
61
2.3.3 Classe di laser 2
I seguenti gruppi di componenti sono assegnati alla classe di laser 2:
– Barriera fotoelettrica laser, area di montaggio 1 nel trasporto CS
– Barriera fotoelettrica laser, area di montaggio 2 nel trasporto CS
– Lettore di codice a barre CS
– Sensore CO nello SpeedStar
– Sensore CO nel MultiStar
2
2.3.4 Classe di laser 3B
Il sensore di coplanarità 3D è assegnato alla classe laser 3B.
2
INDICAZIONE: 2
Se è installata l'opzione con sensore di coplanarità 3D, tutta la macchina è classificata nella
classe laser 2.
2
Raggi laser
Non fissare il raggio laser!
2
Raggi laser
Non esporre al raggio laser!
2
Raggi laser
Non fissare il raggio laser!
