Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio A partire dalla versione software SR.70x.xx E dizione 01/2011 Indicazioni di sicurezza per il funzionamento del dispositivo automa tico 69 2.5.6 Istruzion…
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
68
2.5.5 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA
Per motivi di sicurezza per evitare infortuni (pericolo di schiacciamento), il carrello CO può
essere agganciato o sganciato sempre solo da un'unica persona.
2

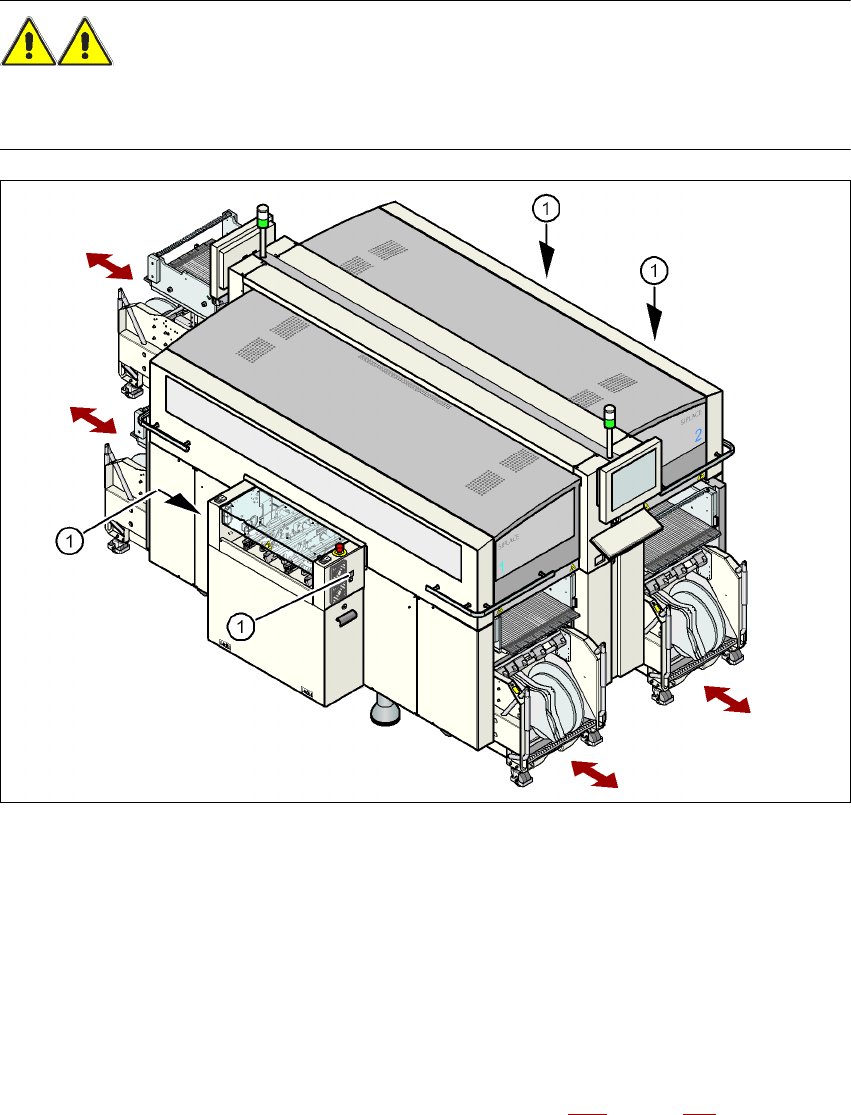

Fig. 2.5 - 4 Tasti nel lato d'entrata e d'uscita per agganciare e sganciare il carrello CO
2
(1) Tasti nel lato d'entrata e d'uscita per agganciare e sganciare il carrello CO
2
Il piano di sicurezza per la sostituzione del carrello CO prevede che l'utente prema un tasto (Pos.
1) nel lato d'entrata o d'uscita del dispositivo automatico per agganciare o sganciare il carrello CO.
Così si garantisce che l'operatore si trovi sempre al lato del dispositivo automatico durante il pro-
cesso di aggancio o di sgancio. Inoltre è possibile agganciare il carrello CO solo se le cappe di
protezione sono chiuse.
L'aggancio e lo sgancio del carrello CO è descritto nella sezione 5.15
, pagina 344. Rispettare as-
solutamente le istruzioni in questa sezione.
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
69
2.5.6 Istruzione sulla sicurezza EGB del dispositivo automatico
Usare esclusivamente pipette contrassegnate come conduttrici. Solo così si soddisfano i requisiti
di sicurezza EGB dei dispositivi automatici.
2.5.7 Istruzioni di sicurezza per lo svuotamento del contenitore della cinghia
vuota
Il contenitore della cinghia vuota deve essere estratto dal carrello CO per lo svuotamento, con il
pericolo che ci si incastri il pollice. Per evitarlo si prega di rispettare le indicazioni di sicurezza nella
sezione 5.8.2
, pagina 322.
2.5.8 Indicazioni di sicurezza per l'inserimento corretto del contenitore degli
scarti
Per evitare il pericolo di collisione tra la testa di montaggio e il contenitore CO o degli scarti delle
pipette rispettare le seguenti indicazioni:
→ Accertarsi che il contenitore degli scarti sia bene inserito nel suo supporto.
→ Controllare che il contenitore degli scarti non sporga troppo dal supporto.
ISTRUZIONE 2
Per ogni contenitore degli scarti si può allestire successivamente un sensore (vedi sezione 6.4
,
pagina 403) che segnala il posizionamento corretto del contenitore degli scarti.
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione software SR.70x.xx Edizione 01/2011
70
2.5.9 Temperature elevate nella testa di montaggio C&P20 durante il
funzionamento continuo
2

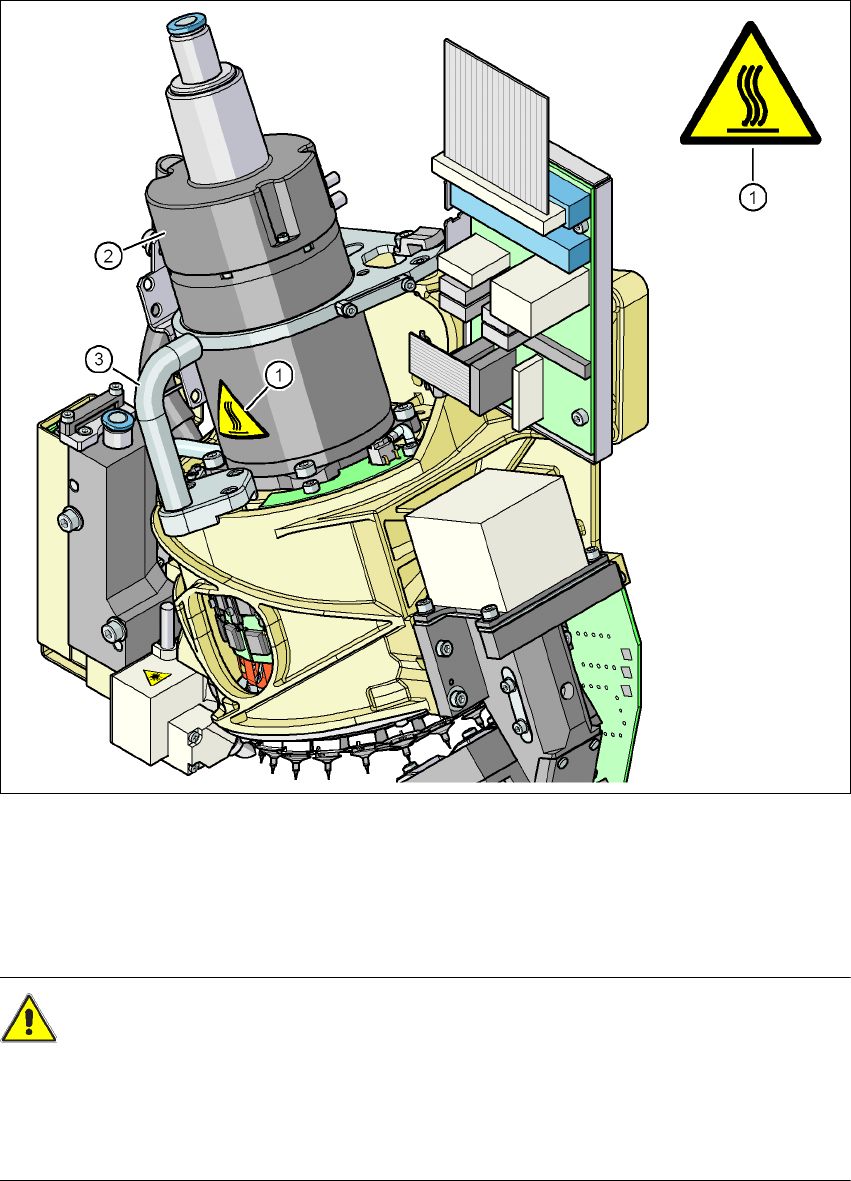

Fig. 2.5 - 5 Temperature elevate nella testa SpeedStar (C&P20) durante il funzionamento continuo
(1) Cartello d'istruzioni della temperatura, no. art. 03031926-01
(2) Carcassa del motore stella
(3) Maniglia
ATTENZIONE
TEMPERATURE ELEVATE 2
La carcassa del motore stella e la maniglia della testa di montaggio, durante il funzionamento
continuo e ad una temperatura ambiente superiore a 22° C possono raggiungere temperature di
superficie elevate. Fare attenzione quando si toccano queste parti.
