2.6.3 Posizione della combinazione di sicurezza di protezione e presa di servizio
2

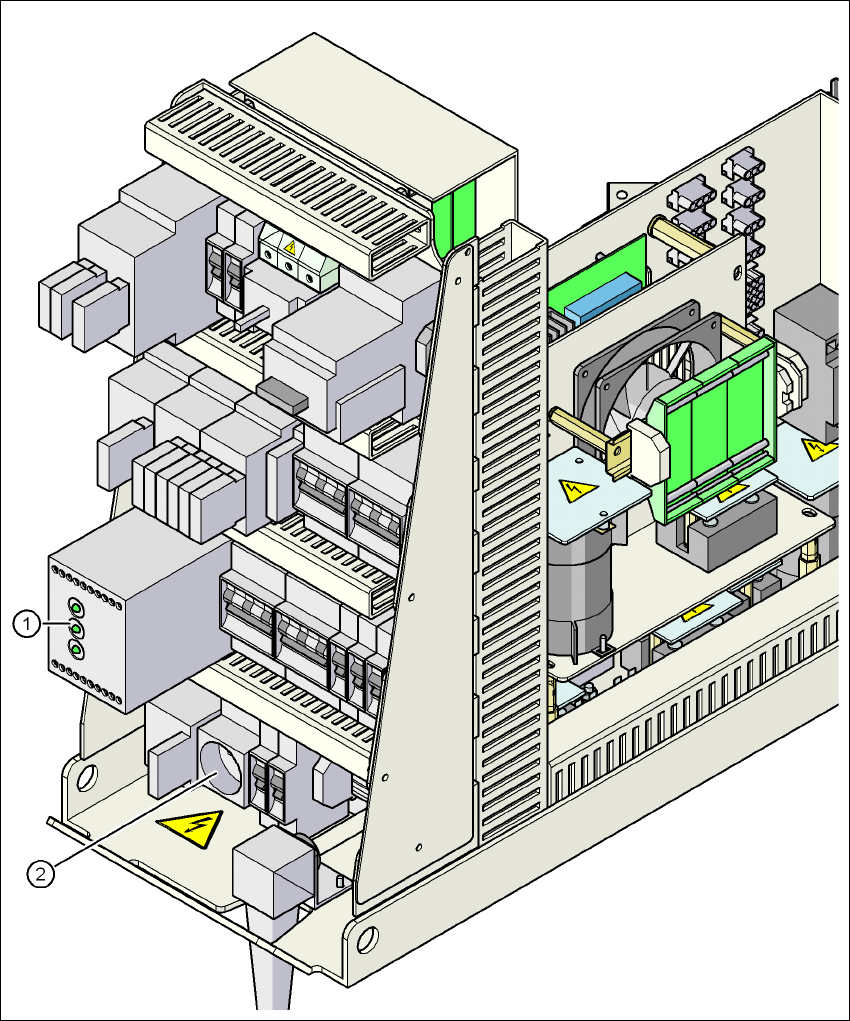

Fig. 2.6 - 6 Posizione della combinazione di sicurezza di protezione e presa di servizio
2
(1) Combinazione di contattori di sicurezza
(2) Presa di servizio
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Dispositivi di sicurezza A partire dalla versione software SR.70x.xx Edizione 01/2011
80
Combinazione di contattori di sicurezza 3TK2806 (Pos. 1 nella Fig. 2.6 - 6, pagina 79) 2
La combinazione protettiva di sicurezza si trova nell'innesto dell'alimentazione della corrente.
Viene usata per controllare gli interruttori d'arresto d'emergenza ed i dispositivi di protezione.
Si deve adempiere a tre condizioni per l'attivazione della combinazione di contattori di sicurezza:
– Deve essere stato dato il segnale "attivazione del software".
– Il circuito d'ARRESTO D'EMERGENZA deve essere chiuso.
– Deve essere stato premuto il tasto avvio.
Sul lato anteriore della combinazione di sicurezza si trovano tre LED verdi per la visualizzazione
d'esercizio (vedi Fig. 2.6 - 7
, pagina 81):
– Il LED "Rete" indica la presenza di tensione.
– I LED "Canale 1" e "Canale 2" si accendono solo se si è premuto il tasto d'avvio, se il circuito
d'ARRESTO D'EMERGENZA è chiuso e se il circuito di segnalazione non segnala errori.
Presa di servizio (Pos. 2 nella Fig. 2.6 - 6, pagina 79) 2
La presa di servizio si trova nell'innesto dell'alimentazione di corrente ed è protetta dal rivesti-
mento. La si può usare solo se il dispositivo automatico è dotato di allacciamento a 5 conduttori
(L1, L2, L3, N e PE) con la rete d'alimentazione. In caso di allacciamento a 4 conduttori, per esem-
pio senza N, non si potrà usare la presa.
AVVERTENZA 2
Osservare anche le istruzioni di sicurezza sulle tensioni con pericolo di morte, anche se il dispo-
sitivo automatico è spento! (Vedi sezione 2.1.3 pagina 38)
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011 Dispositivi di sicurezza
81
2.6.4 Circuiti d'ARRESTO D'EMERGENZA e circuito di segnalazione
2.6.4.1 Struttura dei circuiti d'ARRESTO D'EMERGENZA
I seguenti contatti sono allacciati in serie e formano il ciclo del circuito d'ARRESTO D'EMER-
GENZA:
– Contatti di chiusura dei quattro interruttori delle cappe di protezione
– Contatti di chiusura dei due interruttori di protezione per i coperchi di rivestimento sul tra-
sporto CS
– Contatti di chiusura dei due tasti di ARRESTO D'EMERGENZA
– Contatti di chiusura dei coperchi del caricatore (opzione)
– Contatti di chiusura dei quattro carrelli CO
– Canali della combinazione di contattori di sicurezza CCS K6
Nel circuito d'ARRESTO D'EMERGENZA 2, il segnale di CAN-Bus del circuito di segnalazione
(vedi sezione 2.6.4.2
, pagina 82) viene passato al canale 2 della combinazione di contattori di si-
curezza CCS K6. Se il circuito d'ARRESTO D'EMERGENZA è chiuso e se il circuito di segnala-
zione non segnala un funzionamento errato da parte del circuito di segnalazione, oltre al LED
verde di controllo di rete della combinazione di contattori di sicurezza sono accesi anche i due
LED verdi dei canali 1 e 2.
2

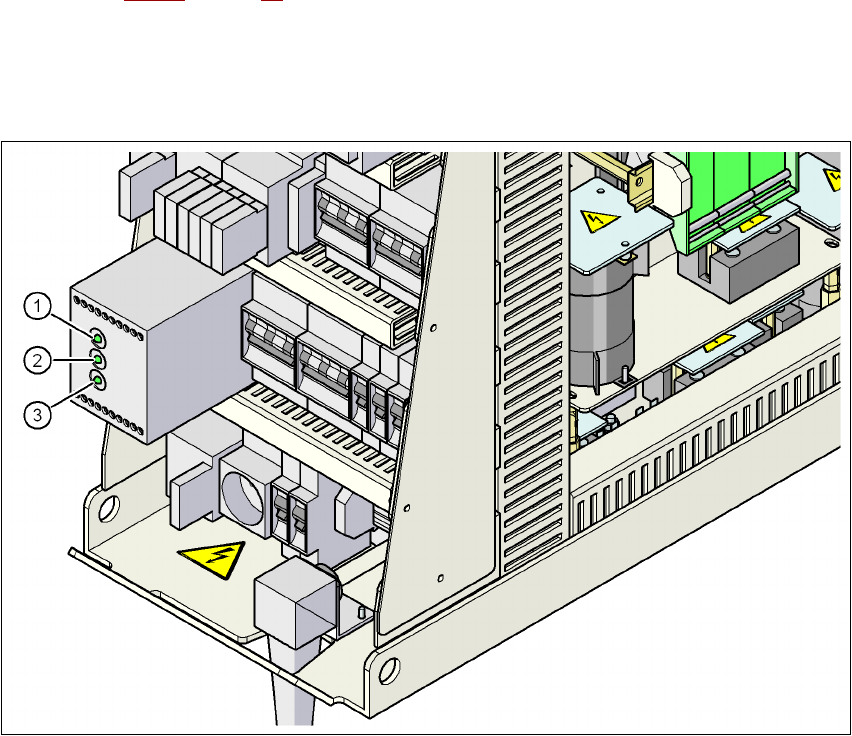

Fig. 2.6 - 7 LED di segnalazione della combinazione di contattori di sicurezza
(1) Rete / Power
(2) Canale 1 / Channel 1
(3) Canale 2 / Channel 2
