00196506-02_UM_X-Serie_SR705_IT - 第96页
Sicurezza d'eser cizio Manuale per l'uso SIPLACE serie X Bloccaggio del dispositivo automatico e posizionamento di carte lli d'avvertenza A partire dalla ver sione software SR. 70x.xx Edizi one 01/ 2011 96…
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avver-
tenza
95
– Applicare ovunque sia possibile un lucchetto, per esempio nel salvamotore.
2

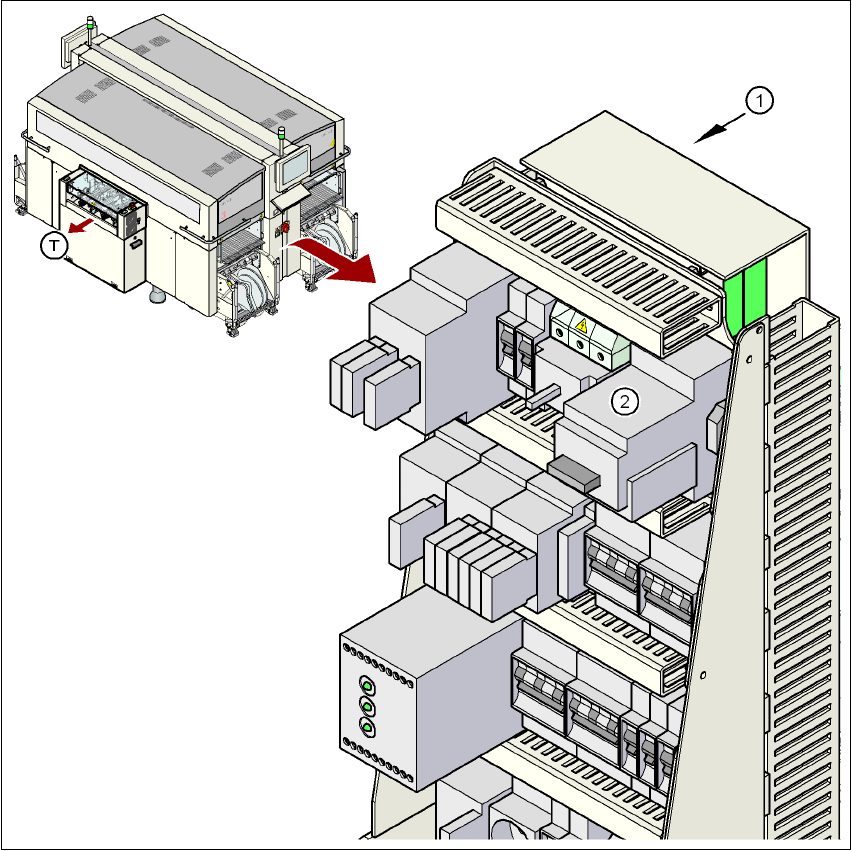

Fig. 2.10 - 1 Posizione dell'interruttore di protezione del motore
2
(1) Alimentazione di corrente
(2) Interruttore di protezione del motore
(T) Direzione di trasporto circuito stampato
Sicurezza d'esercizio Manuale per l'uso SIPLACE serie X
Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza A partire dalla versione software SR.70x.xx Edizione 01/
2011
96
Fig. 2.10 - 2 Salvamotore bloccato
2
– In alternativa: posizionare cartelli d'avvertenza
Se è possibile bloccare la macchina con un lucchetto, farlo in ogni caso. Ci sono tuttavia si-
tuazioni in cui non si può applicare un lucchetto per attivare l'energia. In questi casi è neces-
sario applicare cartelli d'avvertenza nelle macchine attivate per informare i dipendenti che la
macchina è stata accesa per motivi di assistenza. Il cartello deve essere fissato bene, deve
essere visibile da tutti i lati e può essere eliminato solo da colui che lo ha applicato. 2
→ Messa in circolazione dell'energia accumulata
Si devono mettere in circolazione con sistemi adeguati le energie accumulate nell'alimenta-
zione dell'aria compressa e le energie elettriche nei condensatori ad elettroliti. 2
(A) Ruotare la leva di commutazione in senso orario.
(B) Con il cacciavite estrarre la linguetta d'arresto dalla leva di commutazione.
(C) Fissare la leva di commutazione con il chiavistello.
Manuale per l'uso SIPLACE serie X Sicurezza d'esercizio
A partire dalla versione software SR.70x.xx Edizione 01/2011Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avver-
tenza
97
→ Dopo avere spento il dispositivo automatico attendere i tempi indicati di scarico o di di-
minuzione della pressione (vedi sezioni 2.7
, pagina 85 e 2.8, pagina 87) per poter lavo-
rare senza pericolo nel dispositivo automatico.
→ Controllo del bloccaggio.
Controllare il bloccaggio del dispositivo automatico semplicemente premendo il tasto d'avvio.
→ Sono necessarie le seguenti operazioni per rendere il dispositivo automatico nuovamente
funzionante.
→ Controllare l'area di lavoro. Fare in modo che il personale autorizzato elimini tutti gli attrezzi
e rimetta in funzione tutti i dispositivi di sicurezza.
→ Informare tutti i dipendenti interessati.
→ Informare tutti i dipendenti dell'area interessata che la macchina viene rimessa in funzione
prima di eliminare anche uno solo dei lucchetti o cartelli d'avvertenza.
→ Eliminare i lucchetti/cartelli d'avvertenza.
→ Ogni dipendente autorizzato deve eliminare il proprio lucchetto e metterlo sotto chiave.
→ Accendere il dispositivo automatico e durante il funzionamento fare controllare al personale
autorizzato se le riparazioni sono state eseguite correttamente.
2.10.3 Controllo
Il personale del servizio d'assistenza può controllare i circuiti attivandoli brevemente senza so-
spendere il processo di bloccaggio, il tutto comunque solo se nessun altro sta eseguendo lavori
al gruppo di componenti da controllare.
È estremamente importante che tutti gli altri tasti d'avvio siano contrassegnati dal cartello d'avver-
tenza "non mettere in funzione" per impedire così un avvio non intenzionale dell'impianto in que-
sto intervallo di tempo.
2.10.4 Obblighi e responsabilità
– Fa parte degli obblighi e dei compiti del personale addetto alla manutenzione e all'assistenza
garantire che questo procedimento venga rispettato.
– Fa parte degli obblighi e dei compiti dell'immediato superiore del personale addetto alla ma-
nutenzione e degli elettricisti addestrare il proprio personale in questo procedimento.
– Fa parte degli obblighi e compiti dell'incaricato alla sicurezza stabilire la procedura per il bloc-
caggio ed il contrassegno del bloccaggio del dispositivo automatico dopo avere consultato il
comitato di sicurezza, le autorità sanitarie (Health Service Department), i dirigenti dei vari set-
tori ed il vicepresidente.
