3 Übersicht X-Gurtzuführmodule
3.1 Funktionen und Bedienelemente
3.1.1 Aufbau der Gurtzuführmodule der SIPLACE X-Serie
3.1.1.1 Aufbau der 2x8 mm Gurtzuführmodule

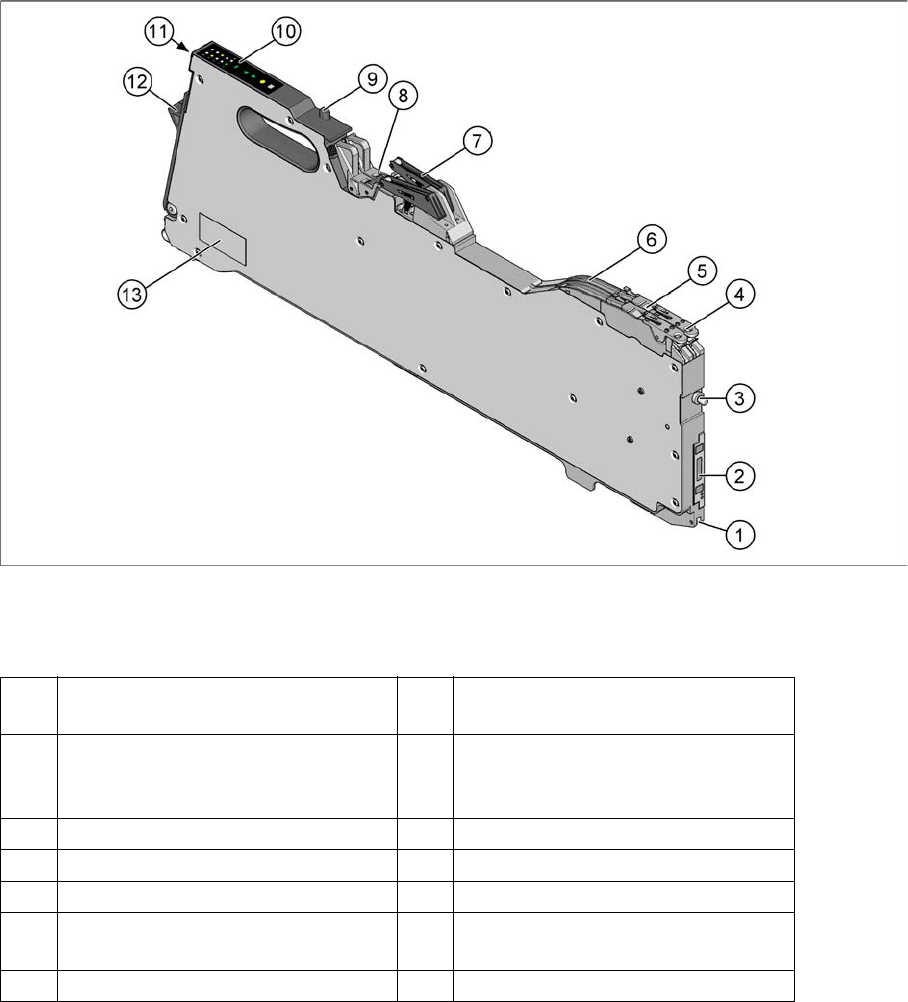

Die folgende Abbildung zeigt den Aufbau des 2x8 mm Gurtzuführmoduls für die X-Serie.
2x8 mm X-Gurtzuführmodul
Legende
(1) Verriegelungsrolle zum Arretieren
des Zuführmoduls am BE-Tisch
(2) EDIF (Energie- und Dateninterface)
(3) Zentrierstift "vorne" (4) Hebel zum Anheben des Abholfens-
ters für das Einfädeln und Entnehmen
des Gurtes
(5) Abholfenster (6) Austrittsöffnung des Gurtleitkanals
(7) Folienschwinge (8) Folienstopfräder
(9) Zentrierstift "hinten" (10) Bedienfeld
(11) Statusanzeige (12) Entsorgungsklappe zum
Folienbehälter
(13) Typenschild
Übersicht X-Gurtzuführmodule
Funktionen und Bedienelemente Aufbau der Gurtzuführmodule der SIPLACE X-Serie
20 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.1.1.2 Aufbau der 8 - 88 mm Gurtzuführmodule

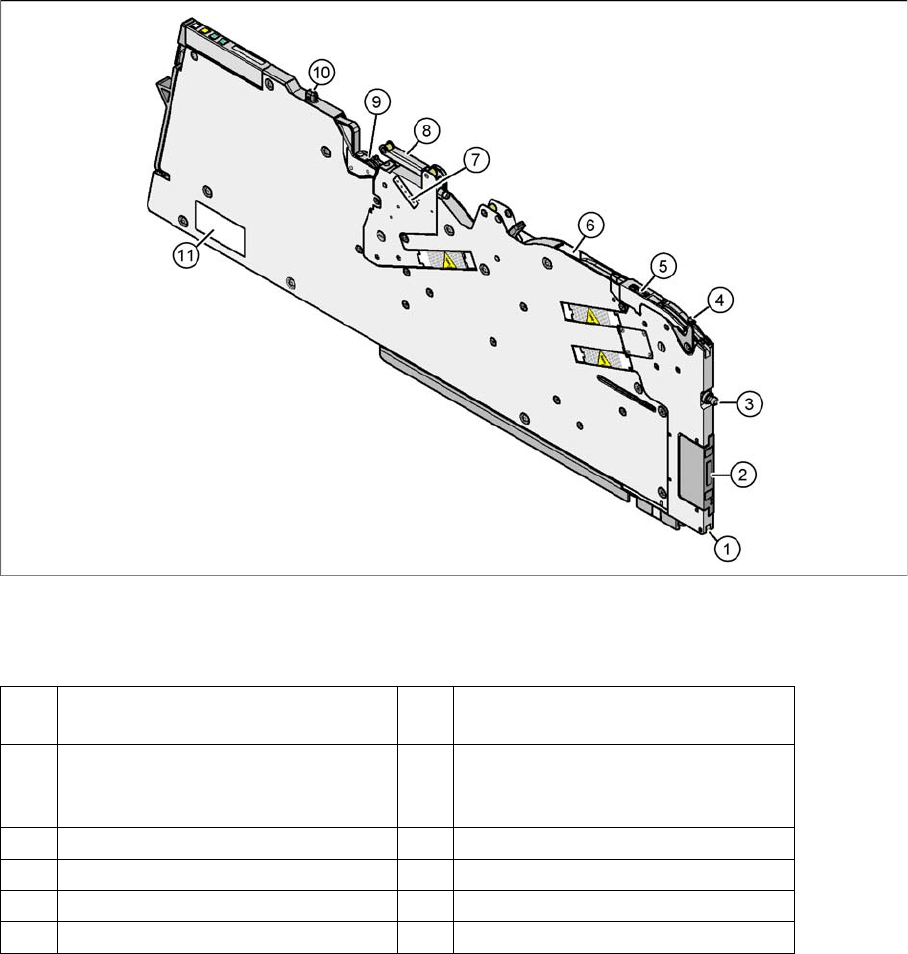

Die beiden folgenden Abbildungen zeigen den Aufbau der Gurtzuführmodule für die X-Serie anhand des
8 mm X-Gurtzuführmoduls.
8 mm X-Gurtzuführmodul – Frontansicht
Legende
(1) Verriegelungsrolle zum Arretieren
des Zuführmoduls am BE-Tisch
(2) EDIF (Energie- und Dateninterface)
(3) Zentrierstift "vorne" (4) Hebel zum Anheben des Abholfens-
ters für das Einfädeln und Entnehmen
des Gurtes
(5) Abholfenster (6) Austrittsöffnung des Gurtleitkanals
(7) Einstellung der Folienspannung (8) Folienschwinge
(9) Folienstopfräder (10) Zentrierstift "hinten"
(11) Typenschild
