4.2 Zuführmodul rüsten
4.2.1 Spacer (Gurtunterstützung) einsetzen / entfernen
4.2.1.1 Spacer an 2x8 mm Zuführmodulen
Einlegen des Spacers

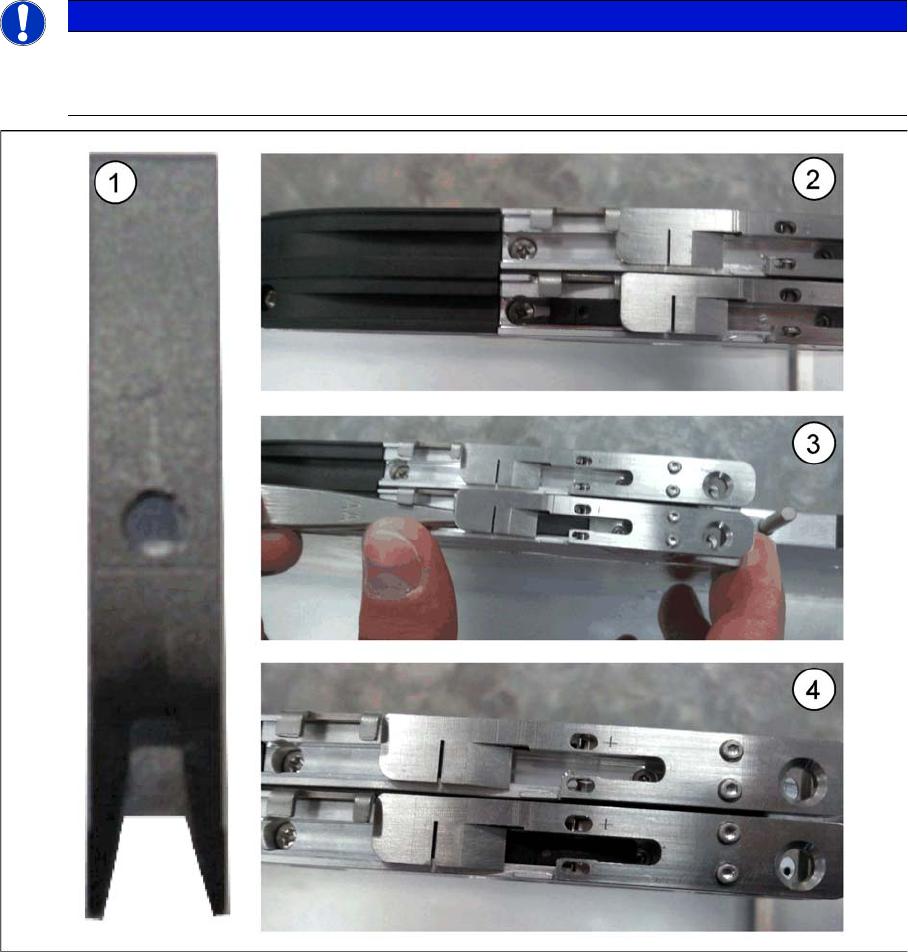

►(1) Spacer für X-Förderer
►(2) Öffnen Sie das Abholfenster und setzen Sie den Spacer in die Spur.
►(3) Schieben Sie den Spacer vorwärts bis er sich unter dem Abholfenster befindet.
►(4) Der Stift auf der Rückseite des Spacers muss in der Zentrierbohrung im Spurkanal sitzen.
HINWEIS
Der Spacer (Gurtunterstützung, nur für Papiergurte) sollte installiert werden, wenn Bauele-
mente der Bauform 0402 oder kleiner gerüstet werden. Der Spacer sollte ebenfalls bei Papier-
gurten verwendet werden, wenn "Kontaktloses Abholen" für diese Bauform aktiviert wurde.
Gurtzuführmodule bedienen
Zuführmodul rüsten Spacer (Gurtunterstützung) einsetzen / entfernen
50 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
Entfernen des Spacers
4.2.1.2 Spacer an 8 mm Zuführmodulen
Der Spacer (Gurtunterstützung nur für Papiergurte) sollte in folgenden Fällen montiert werden:
▪ Wenn Bauelemente der Bauform 0402 oder kleiner auf das Zuführmodul gerüstet werden.
▪ Wenn bei Papiergurten "Kontaktloses Abholen" aktiviert wurde, das Bauteil also ohne Berührung an-
gesaugt wird.
Zur Verarbeitung aller anderen Gurtmaterialien muss ein eventuell montierter Spacer entfernt werden.
HINWEIS! Die Verriegelung verhindert, dass
sich der Spacer bewegen kann.
►(1) Öffnen Sie das Abholfenster und heben Sie den
Spacer mit einem Schraubendreher oder einer Pin-
zette aus den Zentrierbohrungen.
►(2) Schieben Sie den Spacer nach hinten.
►(3) Wird der Spacer nicht benötigt, so können Sie die-
sen in der Folienentsorgungsklappe ablegen.
Gurtzuführmodule bedienen
Spacer (Gurtunterstützung) einsetzen / entfernen Zuführmodul rüsten
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 51
Spacer einsetzen
In der ersten Abbildung (1) der Grafik sehen Sie einen Spacer für X-Zuführmodule.
Um den Spacer einzusetzen gehen Sie folgendermaßen vor:
►(2) Öffnen Sie das Abholfenster und setzen Sie den Spacer in die Spur.
►(3) Schieben Sie den Spacer nach vorn, bis er sich unter dem Abholfenster befindet.
►(4) Stellen Sie sicher, dass sich die Zentrierstifte an der Unterseite des Spacers in den Zentrier-
bohrungen im Spurkanal befinden.
