Gurtzuführmodule bedienen Abholpositionen einstellen Bedienfeld bedienen Bedienungsanleitung X-Zuführ module der SIPLACE-Familie 69 4.3.2.2 Abholpositionen bei 8 mm X-Zuführmodulen Bei 8 mm X-Zuführmod ule können 4 ve rs…
Gurtzuführmodule bedienen
Bedienfeld bedienen Abholpositionen einstellen
68 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
Abholpositionen bei 8 mm Schrittweite
Bei der Verwendung von Gurten mit 8mm Bauteilabstand kann es vorkommen, dass die Bauteile nach
dem Einfädeln des Gurtes um 4mm zur Abholposition versetzt sind.
Eine Korrektur dieser Fehlposition ohne Änderung der eingestellten 8 mm-Schrittweite und ohne Aus-
und Einfädeln des Gurtes kann mit folgender Funktion durchgeführt werden:
HINWEIS
Schrittweite 8 mm
Die Schrittweite 8 mm muss nachträglich manuell eingestellt werden, sofern die Maschine die
Schrittweite nicht vorgibt.
VORSICHT
Der Einstellvorgang wird automatisch abgebrochen, wenn das Zuführmodul ein Request- oder
Transportkommando von der Maschine empfängt oder die Set-Taste länger als 30 sec.
gedrückt bleibt.
In diesen Fällen wird eine evt. bereits erfolgte Änderung verworfen und die vorher eingestellte
Abholposition bleibt erhalten.
HINWEIS
Vor dem Einstellvorgang muss die gewünschte Spur ggf. mit der Taste Spurwechsel
ausgewählt werden.

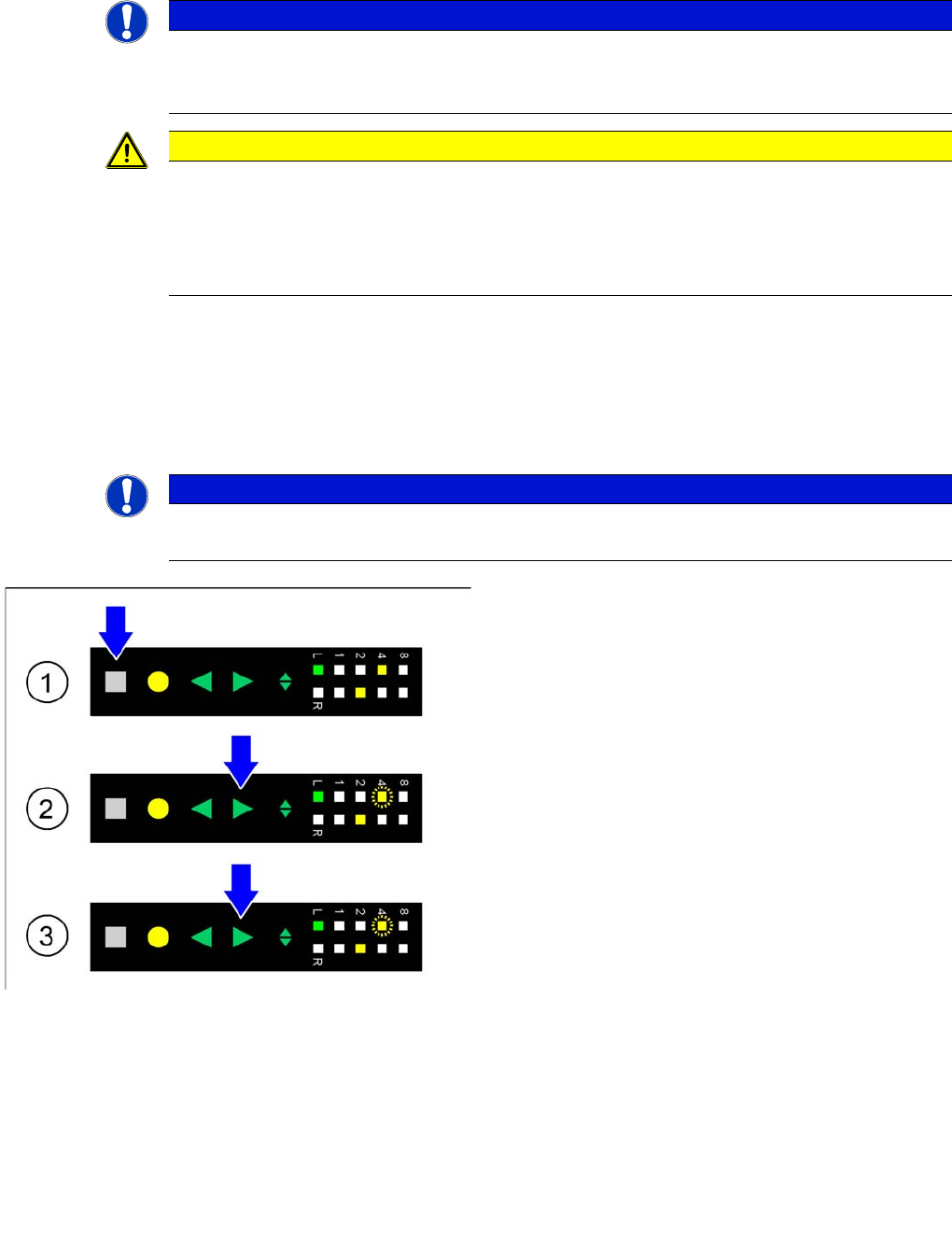

►(1) Ausgangszustand: Um die Gurtposition der
ausgewählten Spur um 4 mm zu korrigieren, wird
zunächst die Taste Set gedrückt. Diese Taste muss
während des gesamten Einstellvorgangs gedrückt
bleiben.
►(2) Aktivieren der Einstellfunktion: Zusätzlich zur
Taste Set wird die Taste Vorwärts gedrückt, beide
Tasten werden gemeinsam mindestens 0,75 Sekun-
den gedrückt gehalten. Nach Ablauf dieser Zeit be-
ginnt die LED 4 der Schrittweitenanzeige der
ausgewählten Spur langsam zu blinken. Gleichzeitig
wird ein 4 mm-Gurttransport vorwärts in dieser Spur
ausgeführt. Die Taste Vorwärts wird jetzt losgelas-
sen.
►(3) Ändern der Gurtposition: Solange die Taste Set
gedrückt bleibt, können durch kurzes Drücken der
Taste Vorwärts bei Bedarf weitere 4 mm-Gurt-
transporte in der ausgewählten Spur ausgelöst wer-
den. Die LED 4 der Schrittweitenanzeige blinkt wei-
terhin langsam.
►Beenden des Einstellvorgangs: Hat der Gurt die
gewünschte Position erreicht, wird die Taste Set los-
gelassen. Die Schrittweitenanzeige zeigt wieder die
eingestellte Schrittweite von 8 mm für die
ausgewählte Spur an.
Gurtzuführmodule bedienen
Abholpositionen einstellen Bedienfeld bedienen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 69
4.3.2.2 Abholpositionen bei 8 mm X-Zuführmodulen
Bei 8 mm X-Zuführmodule können 4 verschiedene Abholpositionen eingestellt werden.

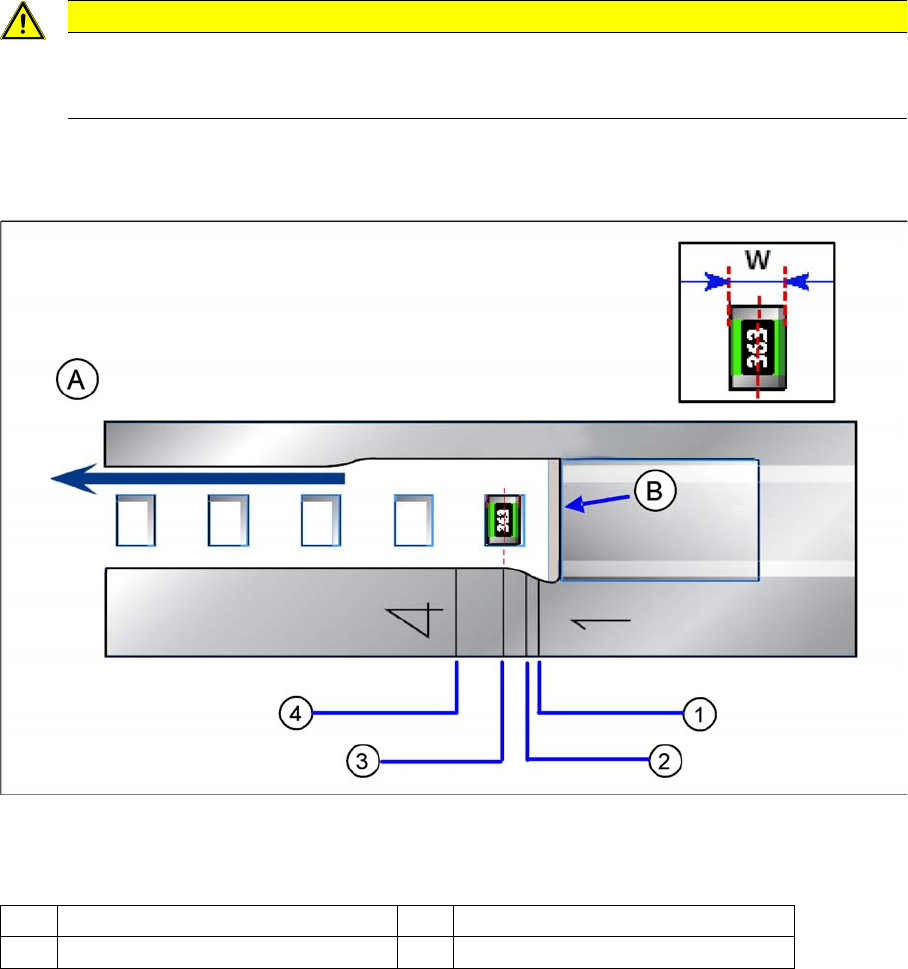

Abholpositionen bei 8 mm X-Zuführmodulen
Legende
▪ Abholposition 1: (Schrittweite 2 mm)
hier werden Bauelemente mit einer Breite (W) ≤ 0,5 mm abgeholt, z. B. 0201, 0402
▪ Abholposition 2: (Schrittweite 4 mm)
hier werden Bauelemente mit einer Breite (W) > 0,5 mm und ≤ 1,5 mm abgeholt z. B. 0603, 0805,
Micro-, Mini-Melf
▪ Abholposition 3: (Schrittweite 4 mm)
hier werden Bauelemente mit einer Breite (W) > 1,5 mm und ≤ 3,5 mm abgeholt, z. B. 1206, SOT23
▪ Abholposition 4: (Schrittweite 8 mm)
hier werden Bauelemente mit einer Breite (W) > 3,5 mm abgeholt.
VORSICHT
Der Einstellvorgang wird automatisch abgebrochen, wenn das Zuführmodul ein Request- oder
Transportkommando von der Maschine empfängt oder die Set-Taste länger als 30 sec.
gedrückt bleibt.
A Gurttransportrichtung W Breite der Bauelemente
B Folienabzugskante 1-4 Nummern der Abholpositionen
Gurtzuführmodule bedienen
Bedienfeld bedienen Abholpositionen einstellen
70 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
Einstellen der Abholposition
HINWEIS
Diese Einstellung wird beim 8 mm-Zuführmodul bei der Vorgabe automatisch von der Station
vorgenommen.
►(1) Im Display sehen Sie die Grundansicht ("Spur").
Drücken Sie auf die Taste Set, bis im Display der
Text "Abholpos." angezeigt wird.
►(2) Die aktuell eingestellte Abholposition wird ange-
zeigt.
►(3) Drücken Sie auf die Taste Vorwärts, um die
gewünschte Abholposition auszuwählen.
HINWEIS! Das Fragezeichen nach der Abhol-
positionsnummer zeigt eine Änderung gegenüber der ak-
tuellen Einstellung an.
►(4) Um die ausgewählte Abholposition zu bestätigen,
drücken Sie auf die Taste Folie.
Hinter der Abholposition wird ein "!" angezeigt.
►(5) Um zurück in die Grundansicht zu wechseln,
drücken Sie mehrmals auf die Taste Set.
Die Einstellung wird automatisch beibehalten.
HINWEIS
Das Zuführmodul schaltet automatisch 1 Minute nach dem letzten Tastendruck zur Grundan-
sicht zurück.
