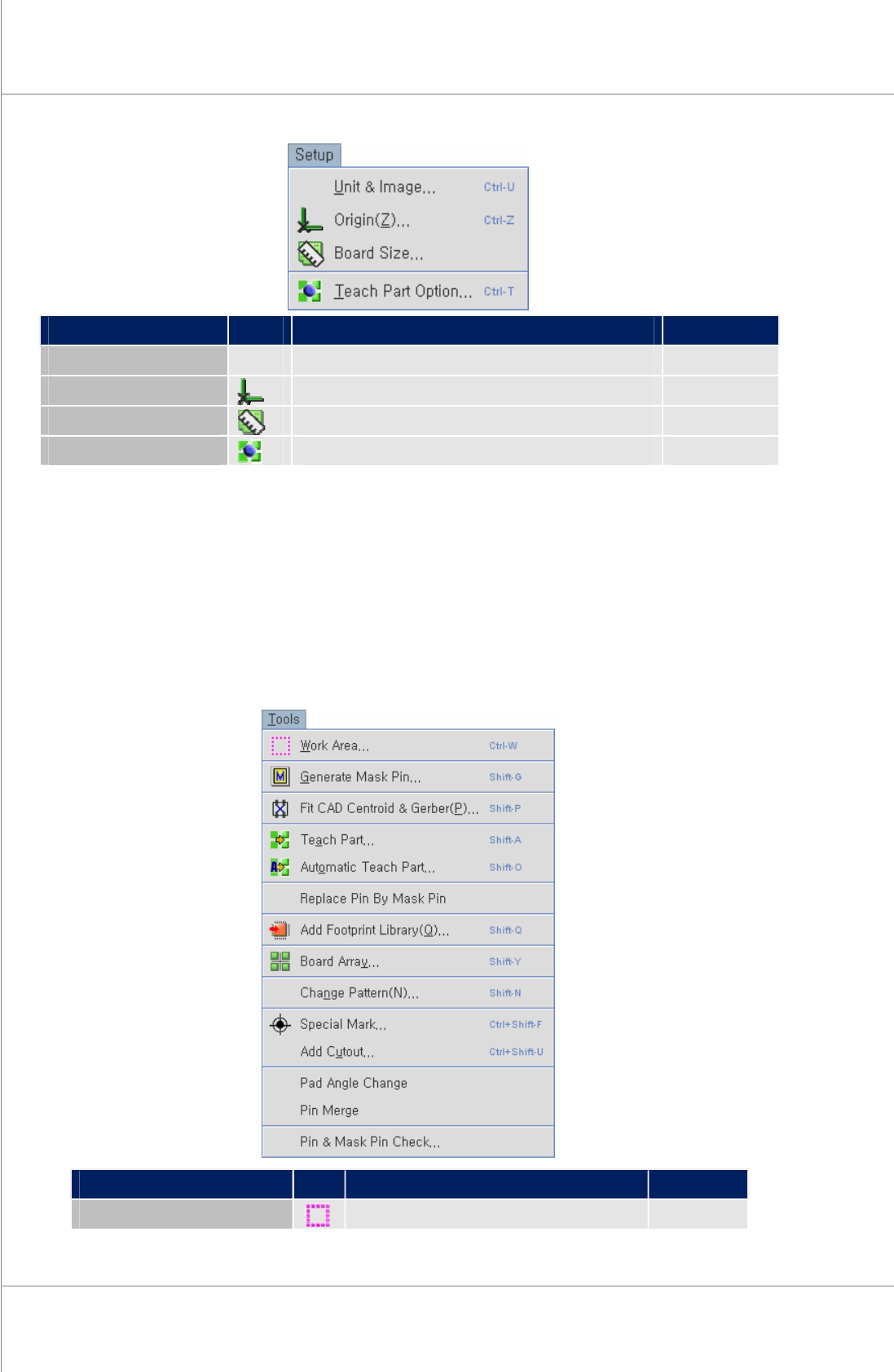

3.1.5. TOOLS MENU 工具選單
主要功能:
¾ 規範工作區域.
¾ 產生, 教導, 編輯及新增功能
Menu Icon Information Short Key
Working Area 設定工作區域 Ctrl+W
Programmer’s Manual | 25
Generate Mask Pin 產生 Mask Pin Shift+G
Fit CAD Centroid & Gerber 辨識Gerber 與CAD X-Y 整合後原點位置 Shift+P
Teach Part 教導元件 Shift+A
Automatic Teach Part 自動元件教導功能 Shift+O
Replace Pin By Mask Pin 修改ECAD Design pin 資料至Mask Pin
Add Footprint Library 將元件外觀登錄至資料庫 Shift+Q
Board Array 編輯連版 Shift+Y
Change Patterns 更改元件圖形外觀 Shift+N
Special Mark 產生與編輯定位點 Ctrl+Shift+F
Add Cutout 新增元件圖案 Ctrl+Shift+U
Pin Merge 合併pin 成為同一元件資料
Pin & Mask Pin Check 確認Mask Pin 與 Component Pin

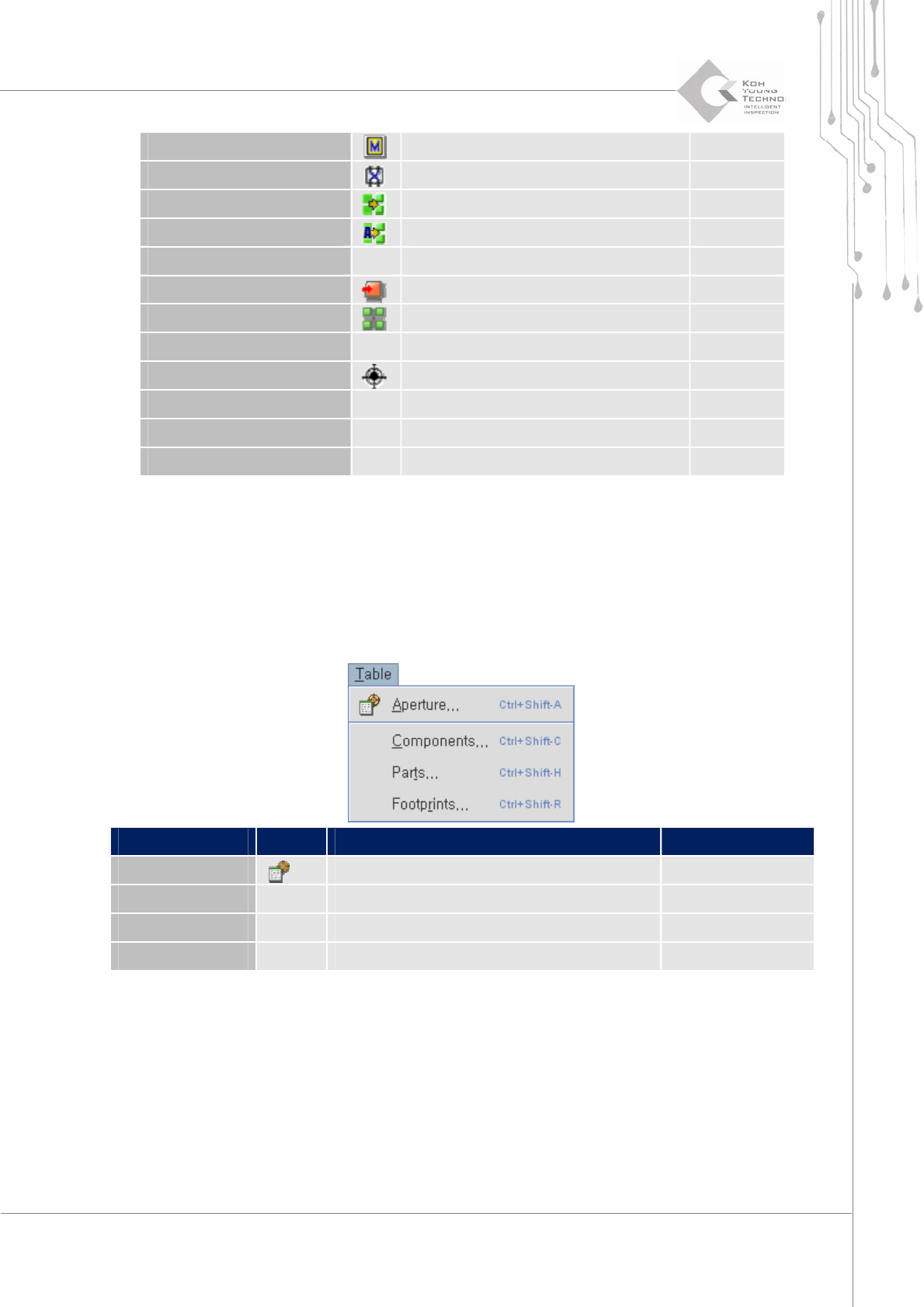

3.1.6. TABLE MENU 桌面選單
主要功能:
¾ 開孔/零件/元件/外觀清單
Menu Icon Information Short Key
Aperture 鋼板開孔的Gerber Film資料 Ctrl+Shift+A
Components 定義零件中心位置 Ctrl+Shift+C
Parts 定義局部中心位置 Ctrl+Shift+H
Footprint 依照零件外觀定義中心位置. Ctrl+Shift+R
3.1.7. HELP MENU 輔助選單
主要功能:
¾ 顯示
ePM-SPI
版本與版權訊息
¾ 顯示使用手冊
