Programmer ’ s Manual | 29 3.4. Message Bar 訊息排 訊息排可即時顯示滑鼠移動的位置與 位置上元件資料.
28 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
3.3. Title Tab & Sub Items 標題按鍵與附屬項目
提供使用者更簡便的操作模式.

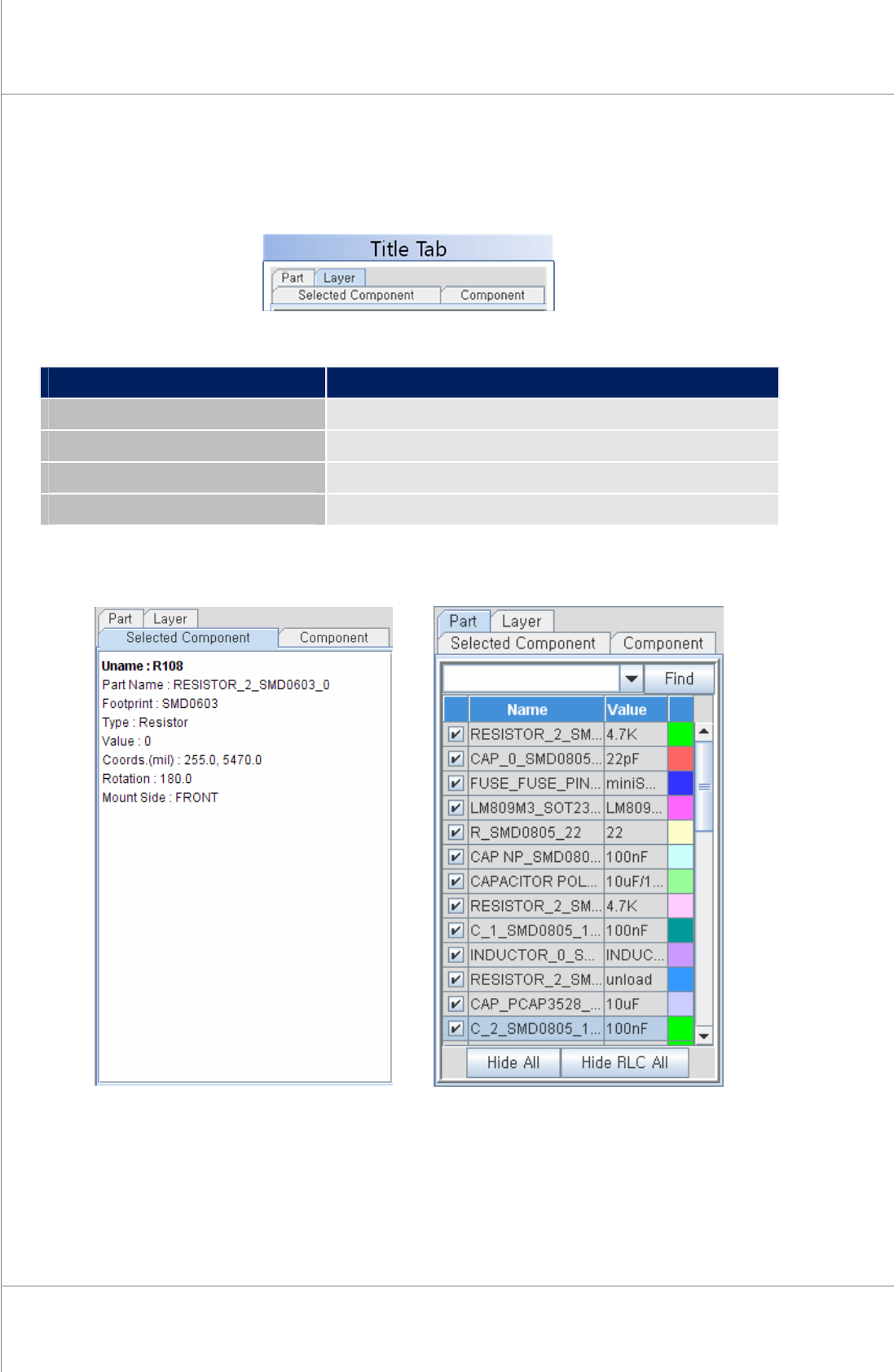

Title Description
Part 顯示元件清單
Layer 顯示Gerber 圖層
Selected Component 顯示選擇零件資料與工作視窗
Component 顯示零件清單
The sub item at the right side of
ePM-SPI
lists all part, layer & component for the PCB.
Programmer’s Manual | 29
3.4. Message Bar 訊息排
訊息排可即時顯示滑鼠移動的位置與位置上元件資料.
30 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
3.5. Working Window
“工作視窗＂位於
ePM-SPI
主畫面正中央顯示所以 Gerber, CAD, Pad, 以及其他輸入的Gerber 檔案 (*.g
br), 工作檔 (*.epm).與 CAD X-Y (*.txt)
以上圖片為工作視窗樣本顯示了基板原點位置, 銲墊, 零件, 工作區域, 以及其他資料, 所有不同類型資
料都以不同顏色標示, 讓使用者更清楚每一項物件的資訊.
3.6. Progress Bar進度顯示
當成是進行中進度顯示會在視窗中央位置顯示目前執行進度的百分比.
