ePM 中文操作說明 - 第31页

Programmer ’ s Manual | 31 3.7. Navigation Window自動搜尋視窗自動搜尋視窗將物件完整顯示工作區域內以方便使用者移動, 放大, 縮小物件.

30 | Chapter 2. ePM-SPI

3DSolderPasteInspectionSystem

Version 1.0

KOH YOUNG TECHNOLOGY. INC.

3.5. Working Window

“工作視窗＂位於

ePM-SPI

主畫面正中央顯示所以 Gerber, CAD, Pad, 以及其他輸入的Gerber 檔案 (*.g

br), 工作檔 (*.epm).與 CAD X-Y (*.txt)

以上圖片為工作視窗樣本顯示了基板原點位置, 銲墊, 零件, 工作區域, 以及其他資料, 所有不同類型資

料都以不同顏色標示, 讓使用者更清楚每一項物件的資訊.

3.6. Progress Bar進度顯示

當成是進行中進度顯示會在視窗中央位置顯示目前執行進度的百分比.

Programmer’s Manual | 31

3.7. Navigation Window自動搜尋視窗

自動搜尋視窗將物件完整顯示工作區域內以方便使用者移動, 放大, 縮小物件.

32 | Chapter 2. ePM-SPI

3DSolderPasteInspectionSystem

Version 1.0

KOH YOUNG TECHNOLOGY. INC.

4. ePM-SPI操作程序

此章節解說

ePM-SPI

“ 操作程序以協助使用者能夠更輕易產生零件資料與編輯物件.

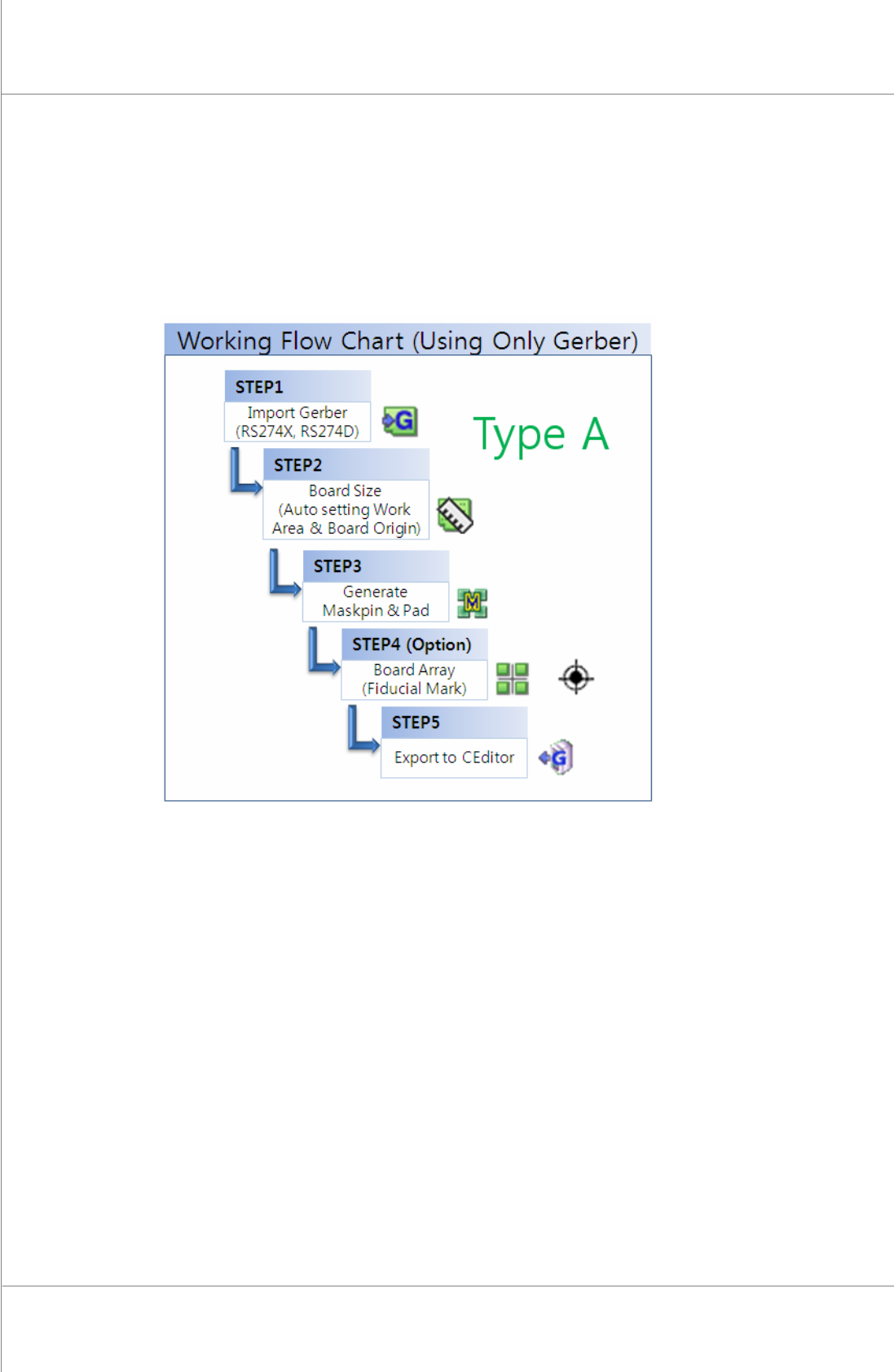

以下流程圖顯示

ePM-SPI

操作流程與如何擷取pad data (*.pad).
