4.1. Type A
4.1.1. 輸入GERBER
步驟 1: 在選單中進入“Select Gerber Folder or Files＂ 點選 “Gerber＂.
步驟 2: 選擇Gerber file 或資料夾然後擊點 “Import＂ 按鈕.
Programmer’s Manual | 37
步驟 3: 選擇你要輸入的檔案名稱.
Step 4: 當按下“OK＂ 鍵, 您所選擇的Gerber file 圖檔將顯示在視窗中, 如以下圖片顯示.
38 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
4.1.2. 機版尺寸
使用者可以自行輸入機板尺寸在“Set Board Size＂中 . 或是在圖檔中利用滑鼠拖曳方式自動標示基板
尺寸.

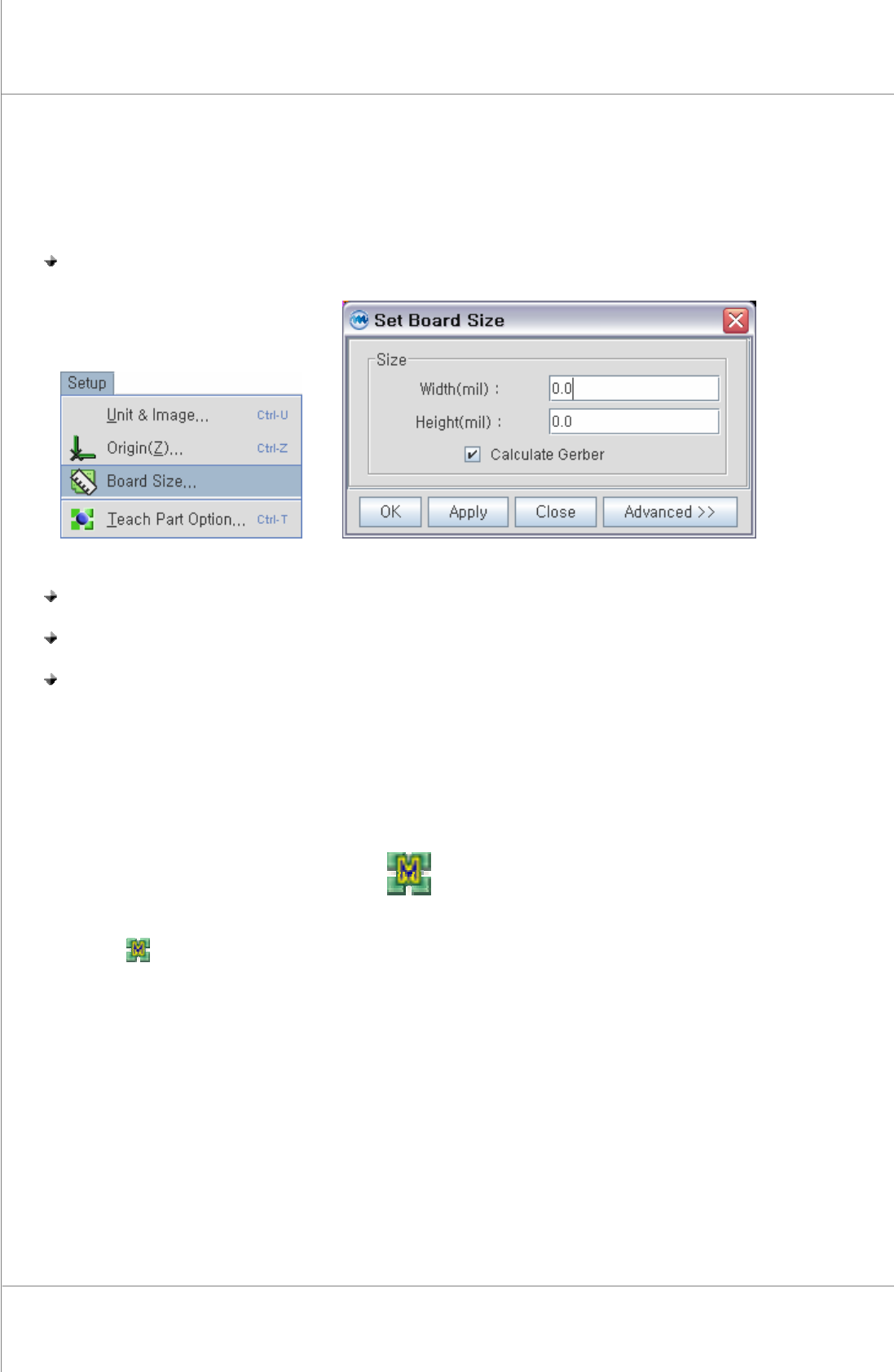

步驟 1: 在“Setup＂ 選單中選擇 “Board Size＂.
步驟 2: 在“Set Board Size＂ 中選擇 “Calculate Gerber＂.
步驟 3: 以滑鼠拖曳選取基板外觀.
步驟 4: 在 “Set Board Size＂ 中按下 “Apply＂ 鍵.
4.1.3. 產生 MASKPIN後自動教導
如果您擊點以上圖示, 它將會在產生 Maskpin 後自動教導完整元件.
但是在點選
前必須先產生工作範圍與基板尺寸.
