44 | Chapter 2. ePM-SPI TM 3D Solder Paste Inspec tion System V ersion 1.0 K OH Y OUNG T ECHNOLOGY . I NC . 步驟 3: 確認您所輸入的檔案名稱是否正確. 步驟 4: 當按下“OK＂ 鍵後, 所選取PCB 圖檔將顯示 在視窗當中如以下圖片.
Programmer’s Manual | 43
4.2. Type B

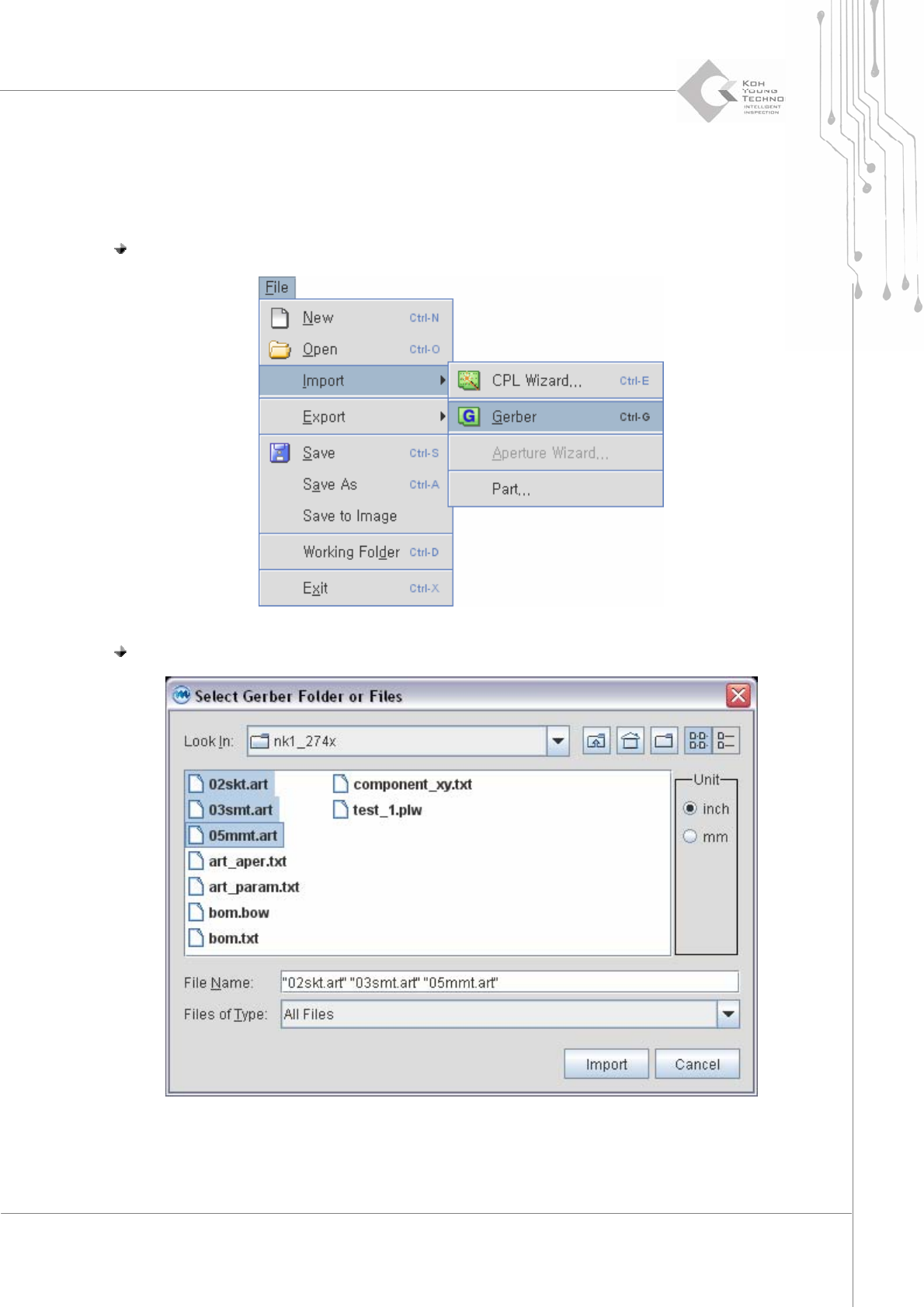

4.2.1. 輸入 GERBER
步驟 1: 在menu bar (or Icon bar) 中擊點 “Gerber＂執行“Select Gerber Folder or Files＂.
步驟 2: 選擇Gerber 檔案或是資料夾然後按下“Import＂.
44 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
步驟 3: 確認您所輸入的檔案名稱是否正確.
步驟 4: 當按下“OK＂ 鍵後, 所選取PCB 圖檔將顯示在視窗當中如以下圖片.
Programmer’s Manual | 45

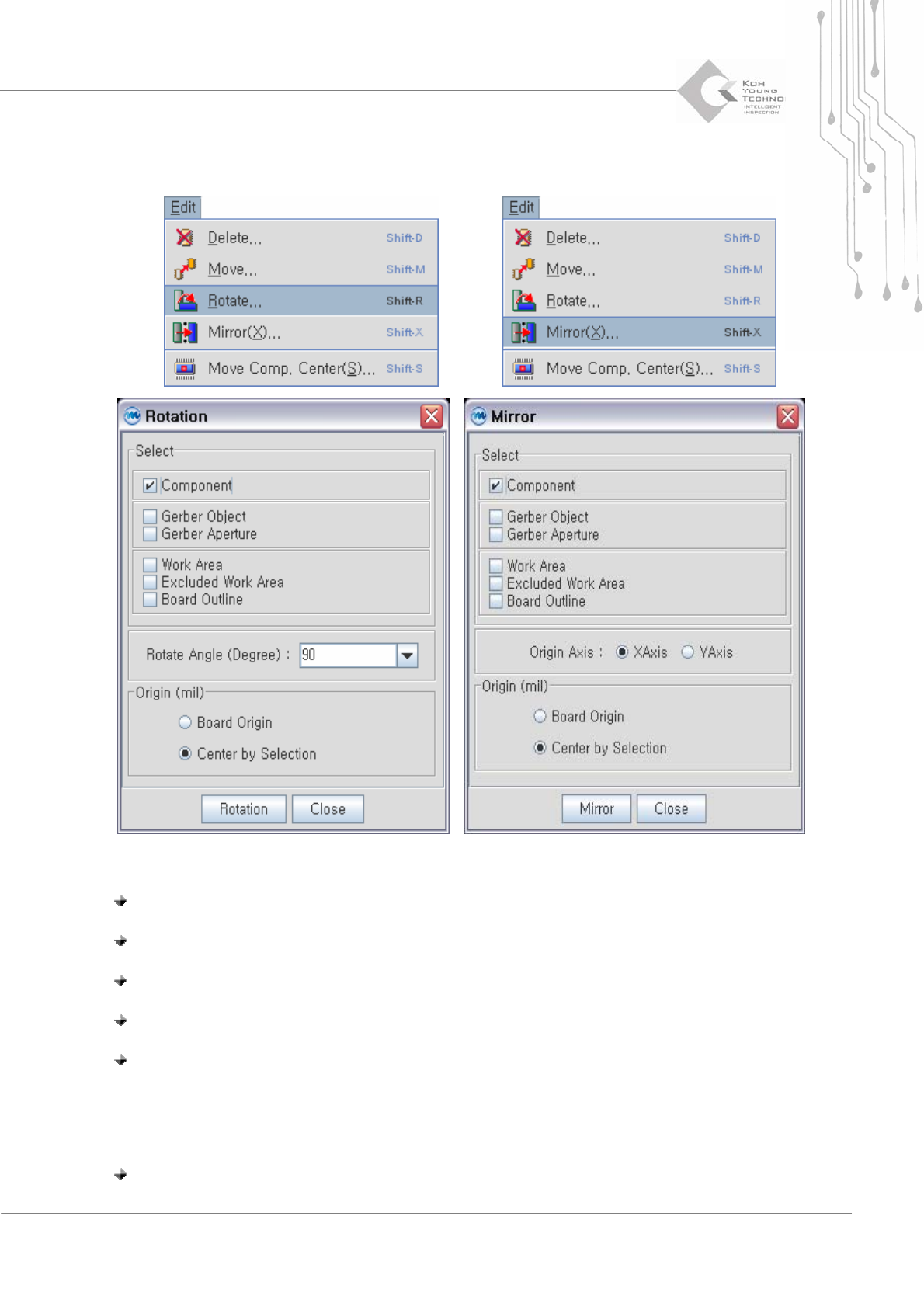

4.2.2. 旋轉與鏡射
A
B
4.2.2.1. A
步驟 1: 在“Edit＂選單中選擇“Rotate＂.
步驟 2: 在“Rotation＂ 選單中的“Select＂ 選項選取要旋轉的項目.
步驟 3: 選取或輸入角度.
步驟 4: 選擇旋轉的原點.
步驟 5: 在“Rotation＂ 選單中點選“Rotation＂.
4.2.2.2. B
步驟 1: 在“Edit＂ 選單中選取“Mirror＂.
