幾乎所有格式都會自動完成.

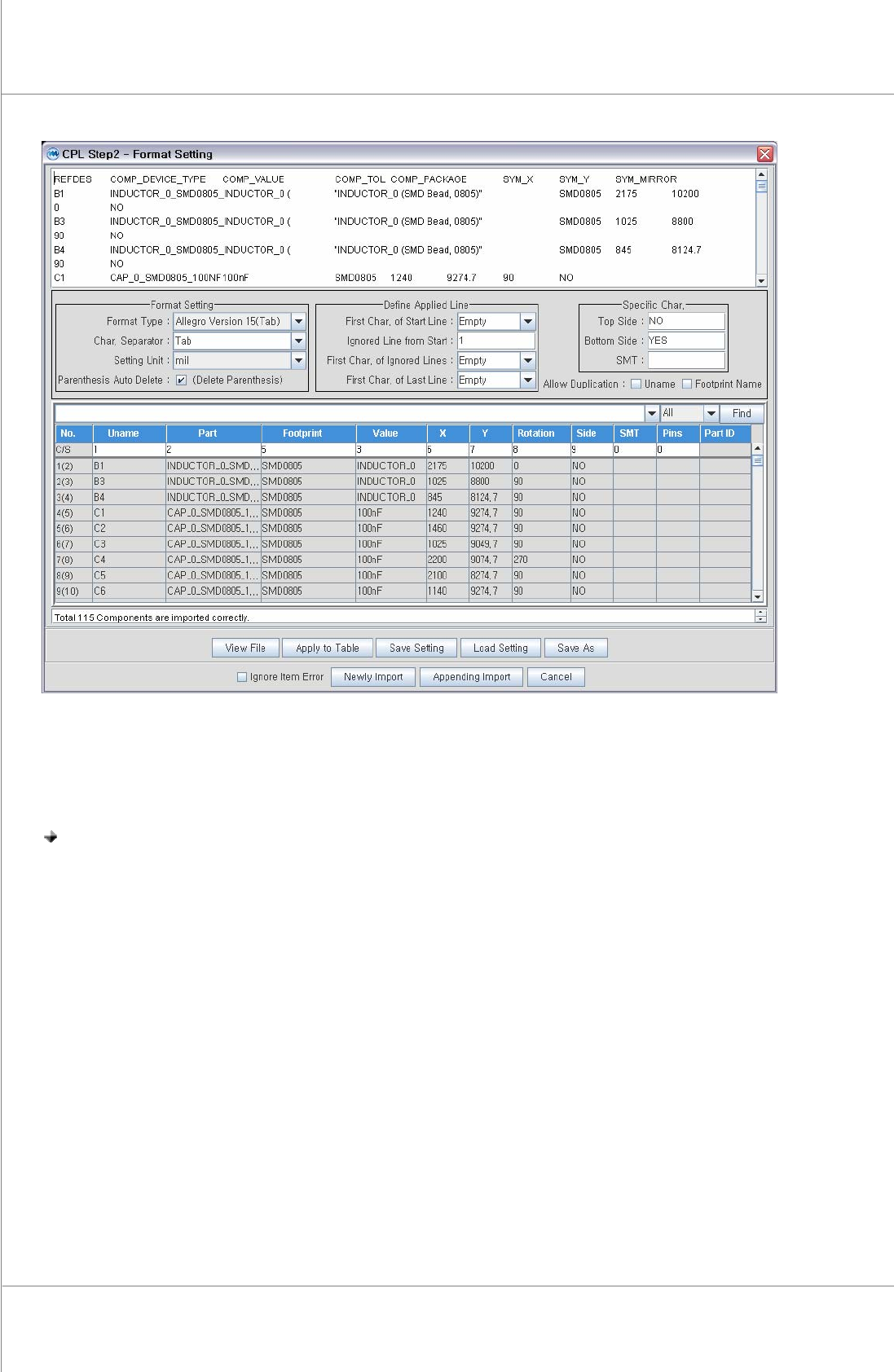

詳細的 CPL Wizard 內容可參考步驟2 .

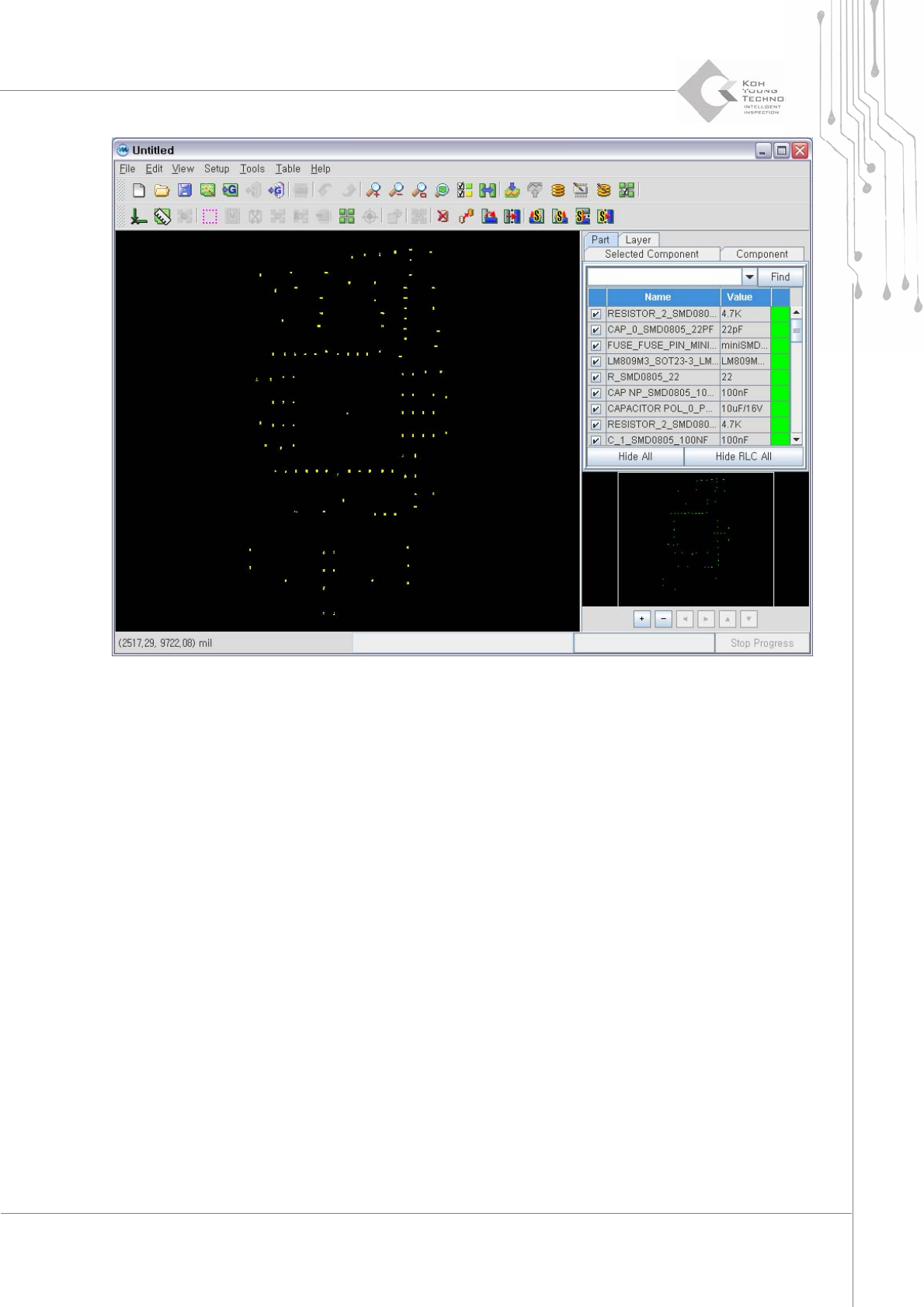

步驟 3: 當擊點“Newly Import＂鍵, CAD X-Y 檔案資料將會全部顯示在螢幕視窗中如以下照片.
Programmer’s Manual | 61
62 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
4.3.4. 圖檔整合

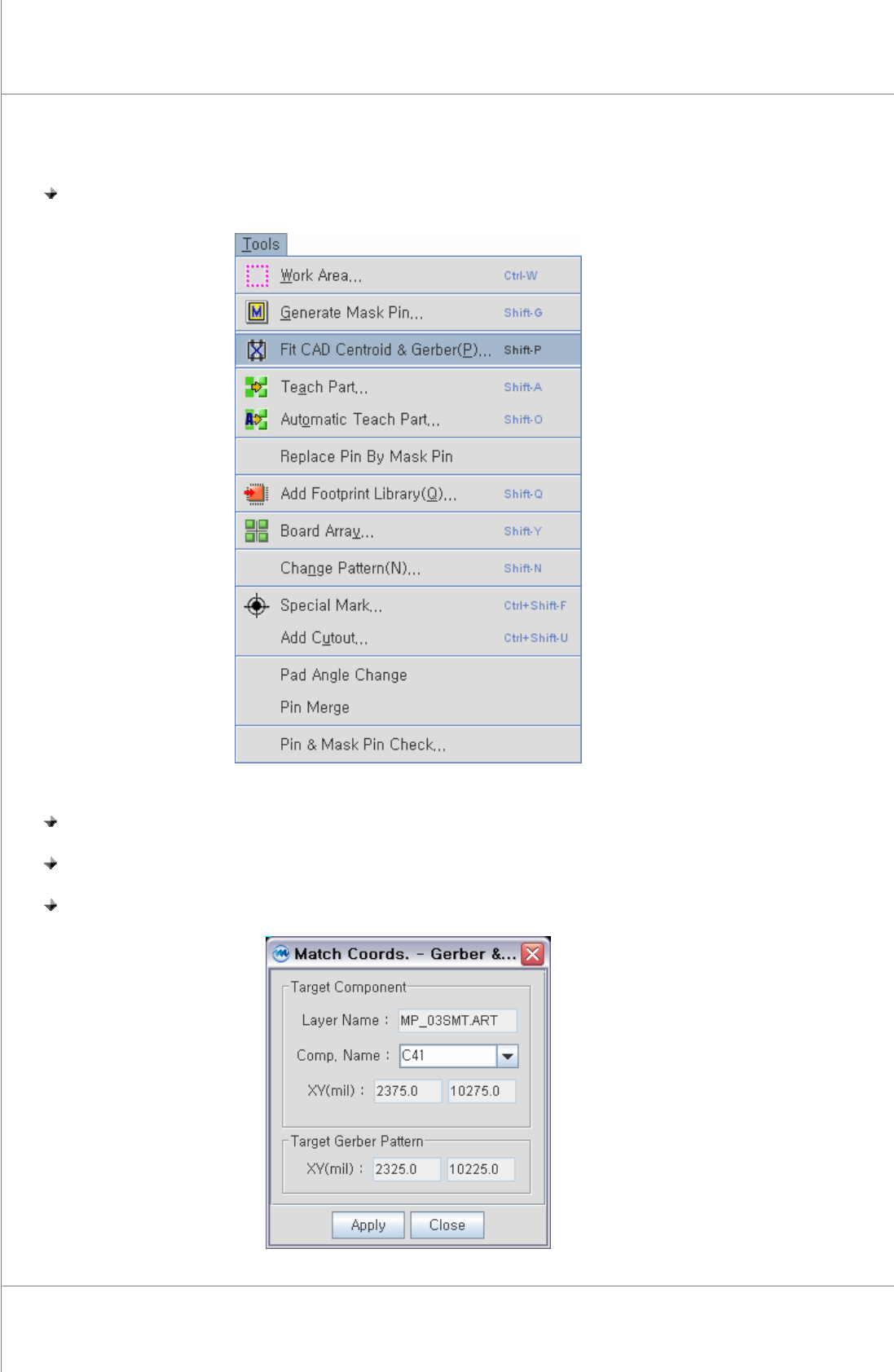

步驟 1: 在“Tools＂ 選單中點選“Fit CAD Centroid & Gerber＂.
步驟 2: 以滑鼠拖曳圈選視窗中的Gerber 圖形.
步驟 3: 在“Match Coords. – Gerber & Design＂ 選項中輸入零件名稱.
步驟 4: 按下“Apply＂ .
