Programmer’s Manual | 63

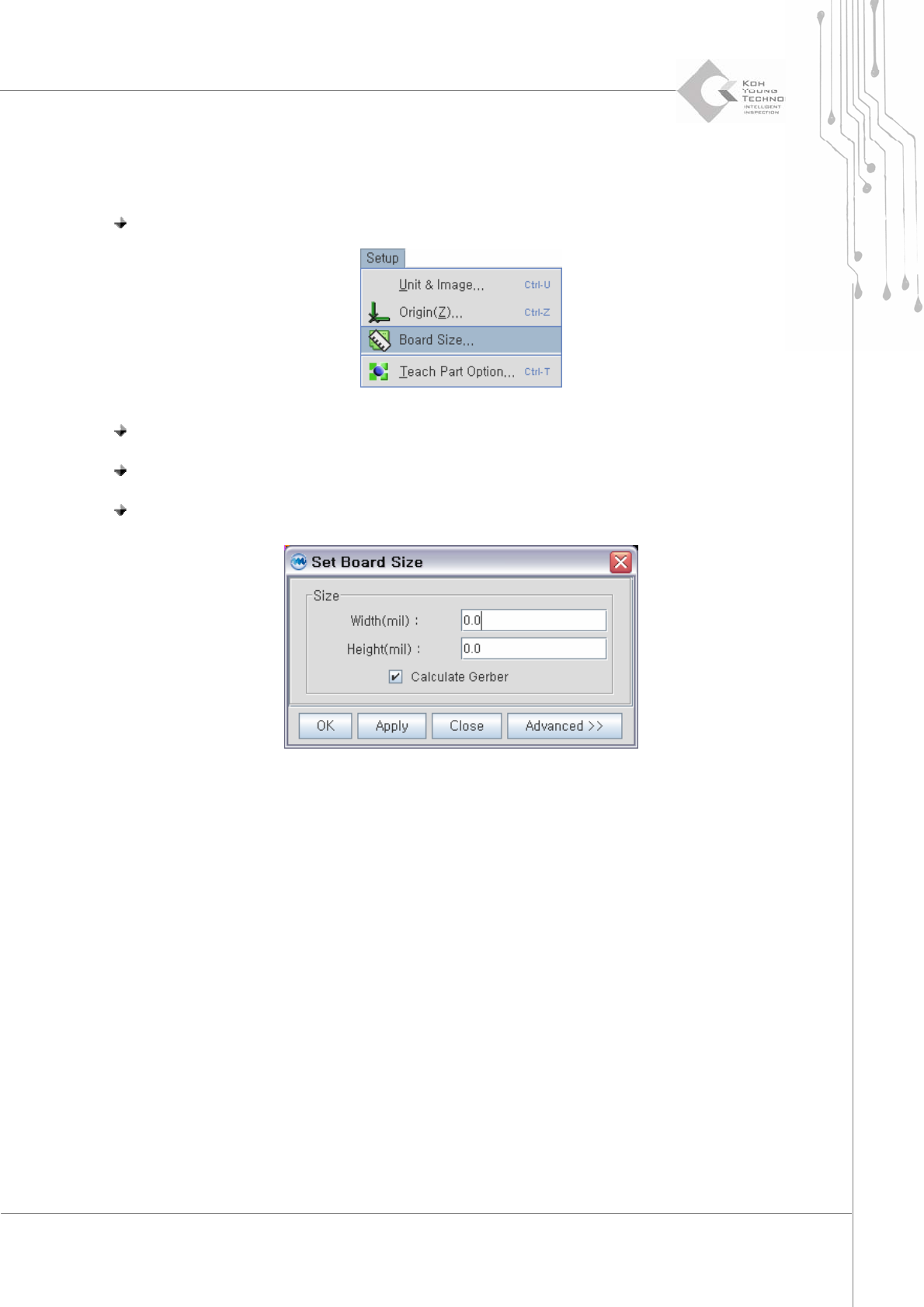

4.3.5. 基板尺寸
使用者可以在“Set Board Size＂ 中輸入數字. 或是在圖檔中以滑鼠圈選基板自動產生尺寸.
步驟 1: 在“Setup＂ 選單中點選 “Board Size＂.
步驟 2: 在“Set Board Size＂ 選單中點選 “Calculate Gerber＂.
步驟 3: 使用滑鼠圈選基板外觀.
步驟 4: 在“Set Board Size＂ 選單中擊點 “Apply＂.
64 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.

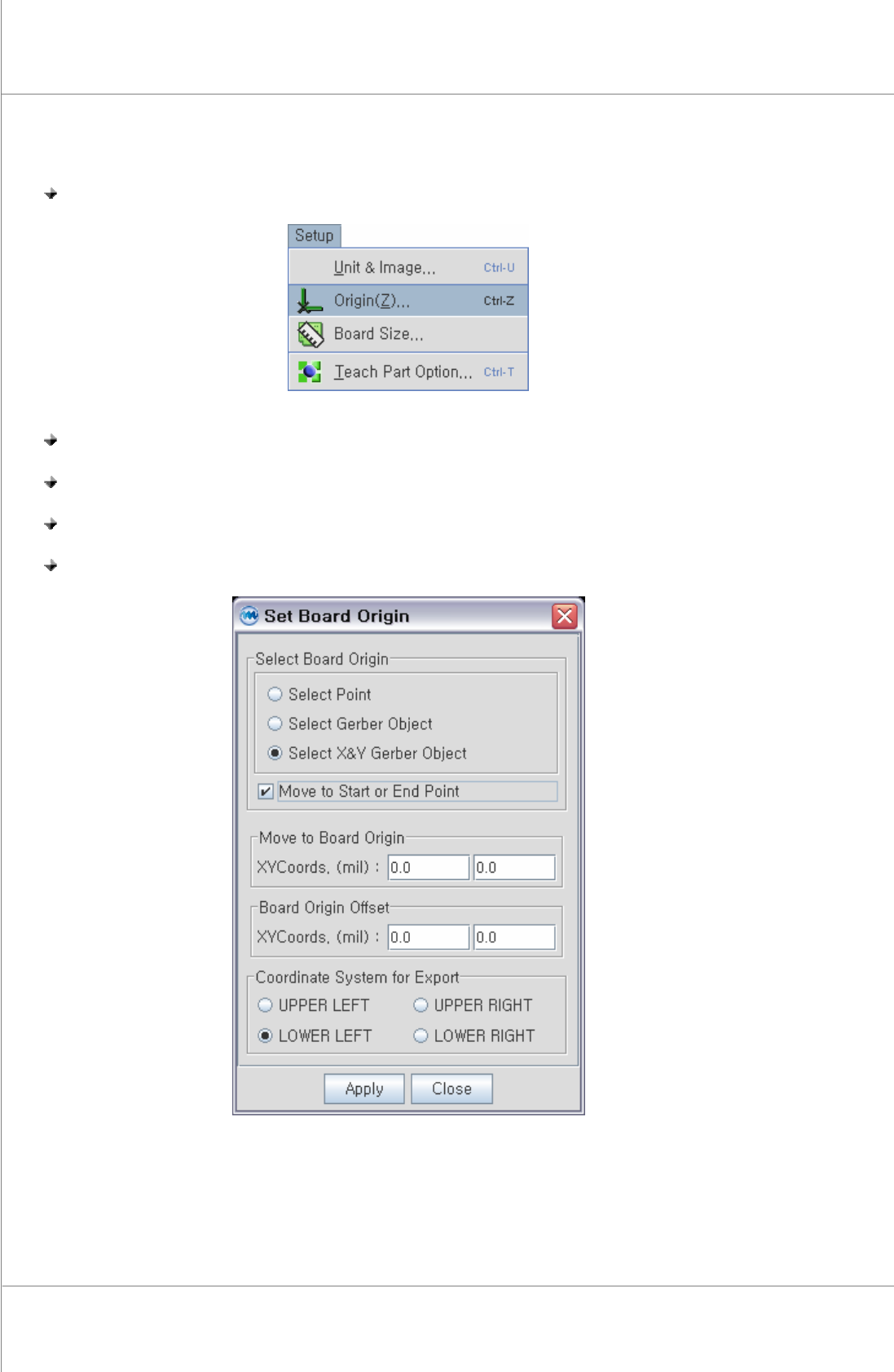

4.3.6. 基板原點
步驟 1: 在“Setup＂ 選單中點選“Origin＂.
步驟 2: 在“Set Board Origin＂ 選單中選擇“Select Board Origin＂原點型式.
步驟 3: 在“Set Board Origin＂ 選單中選擇 “Coordinate System for Export＂型式.
步驟 4: 點選原點位置..
步驟 5: 在“Set Board Origin＂ 選單中擊點 “Apply＂ .
Programmer’s Manual | 65

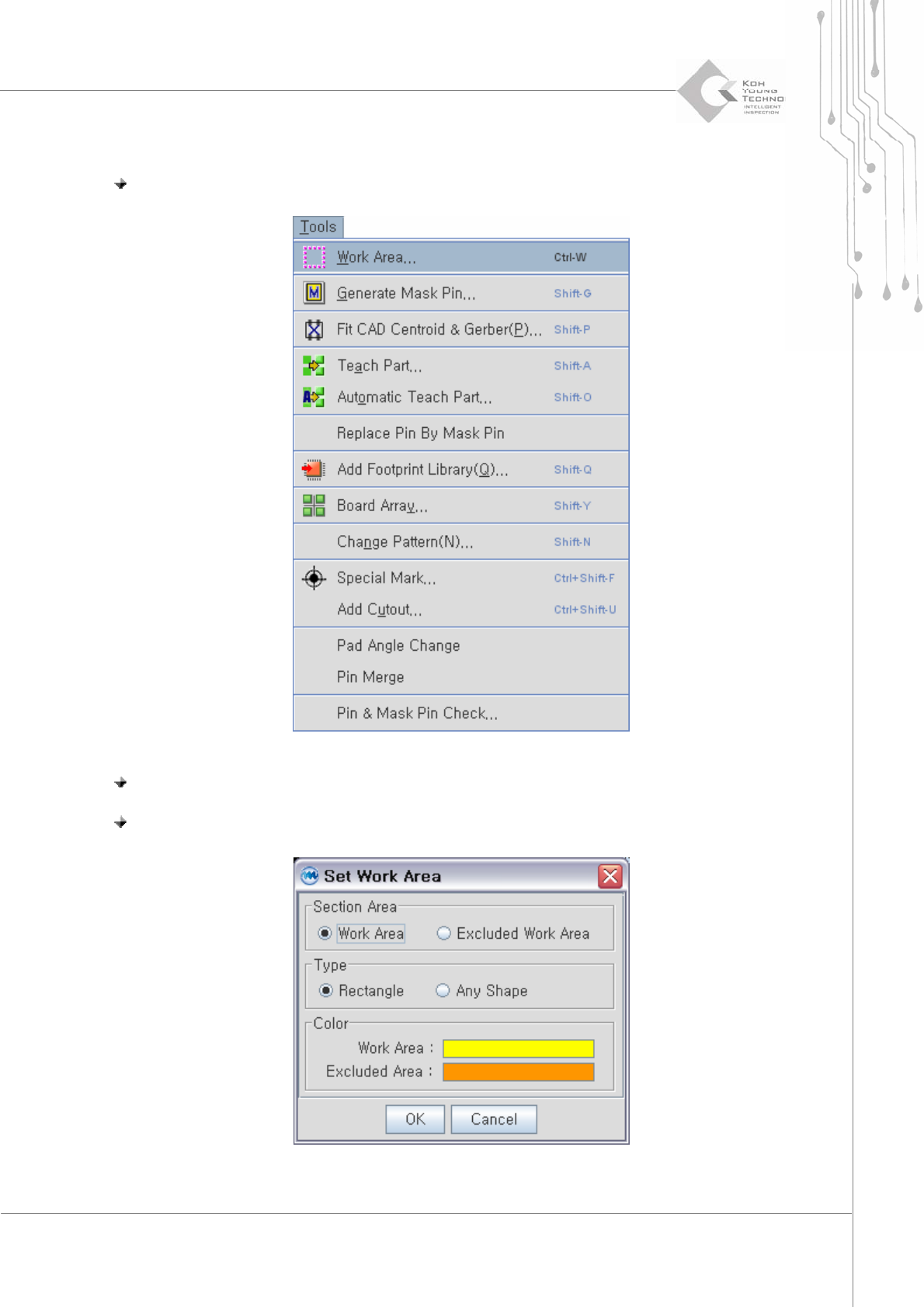

4.3.7. 工作區域
步驟 1: 在“Tools＂ 選單中點選 “Work Area＂.
步驟 2: 使用滑鼠圈選工作區域.
步驟 3: 在“Set Area＂ 選單中點選 “OK＂.
