ePM 中文操作說明 - 第75页
Programmer ’ s Manual | 75
74 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
4.4. Type D
4.4.1. 導入 ECAD (ODB++ MENTOR NEUTRAL ETC)
步驟 1: 在“File＂選單中點選 “Mentor Neutral＂.
步驟 2: 選好Mentor Neutral檔案後擊點“Import＂.

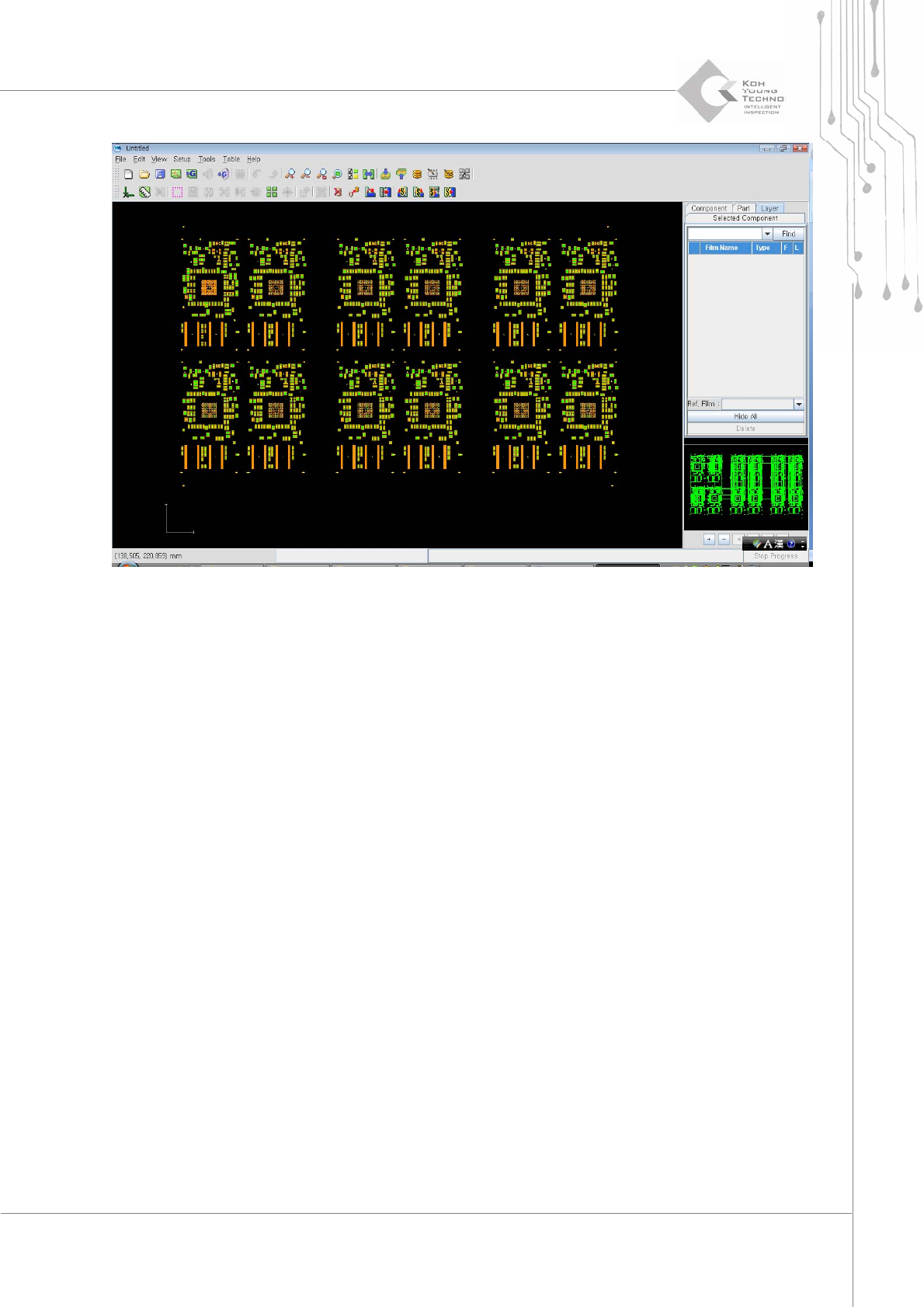

步驟 3: 接下來使用者可以觀察到Mentor Neutral 圖檔中PCB的特徵.
Programmer’s Manual | 75
76 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
4.4.2. 導入 GERBER
步驟 1: 在menu bar (or Icon bar) 選單中點選“Gerber＂執行“Select Gerber Folder or Files＂選項.
步驟 2: 選擇Gerber 檔案或資料夾後擊點 “Import＂.
步驟 3: 選擇將導入的檔案名稱.
