Programmer’s Manual | 79

4.4.3.2. B

步驟 1: 在“Edit＂選單中選取“Mirror＂.

步驟 2: 在“Mirror＂選單中按下“Select＂選取要鏡射的項目.

步驟 3: 選擇相位原點.

步驟 4: 選擇鏡射原點.

步驟 5: 在“Mirror＂選單中按下“Mirror＂.

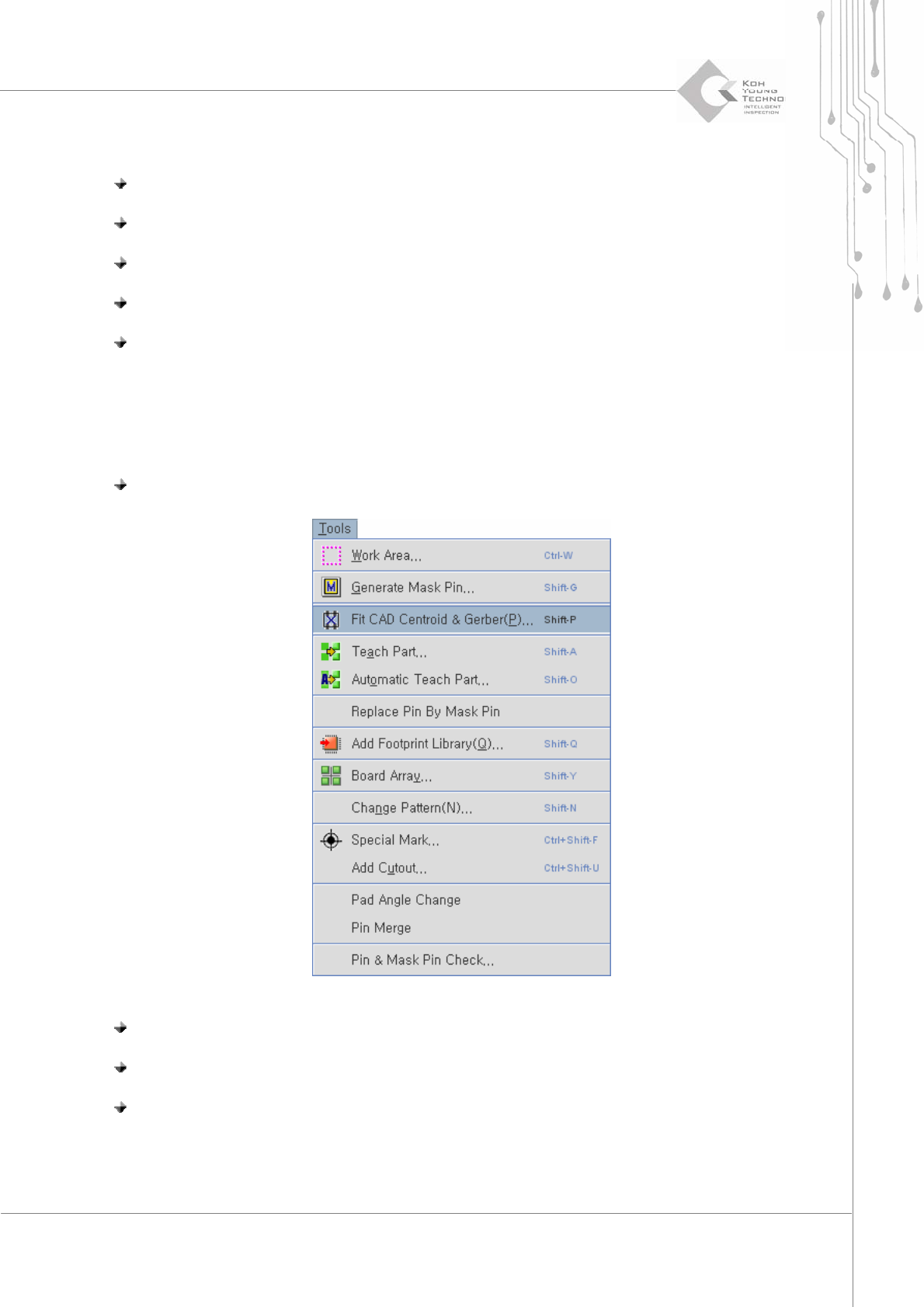

4.4.4. 整合

步驟 1: 在“Tools＂選單中點選 “Fit CAD Centroid & Gerber＂

步驟 2: 使用滑鼠圈選工作區域.

步驟 3: 在“Match Coords. – Gerber & Design＂選項中輸入零件名稱.

步驟 4: 按下“Apply＂鍵.

80 | Chapter 2. ePM-SPI

3DSolderPasteInspectionSystem

Version 1.0

KOH YOUNG TECHNOLOGY. INC.

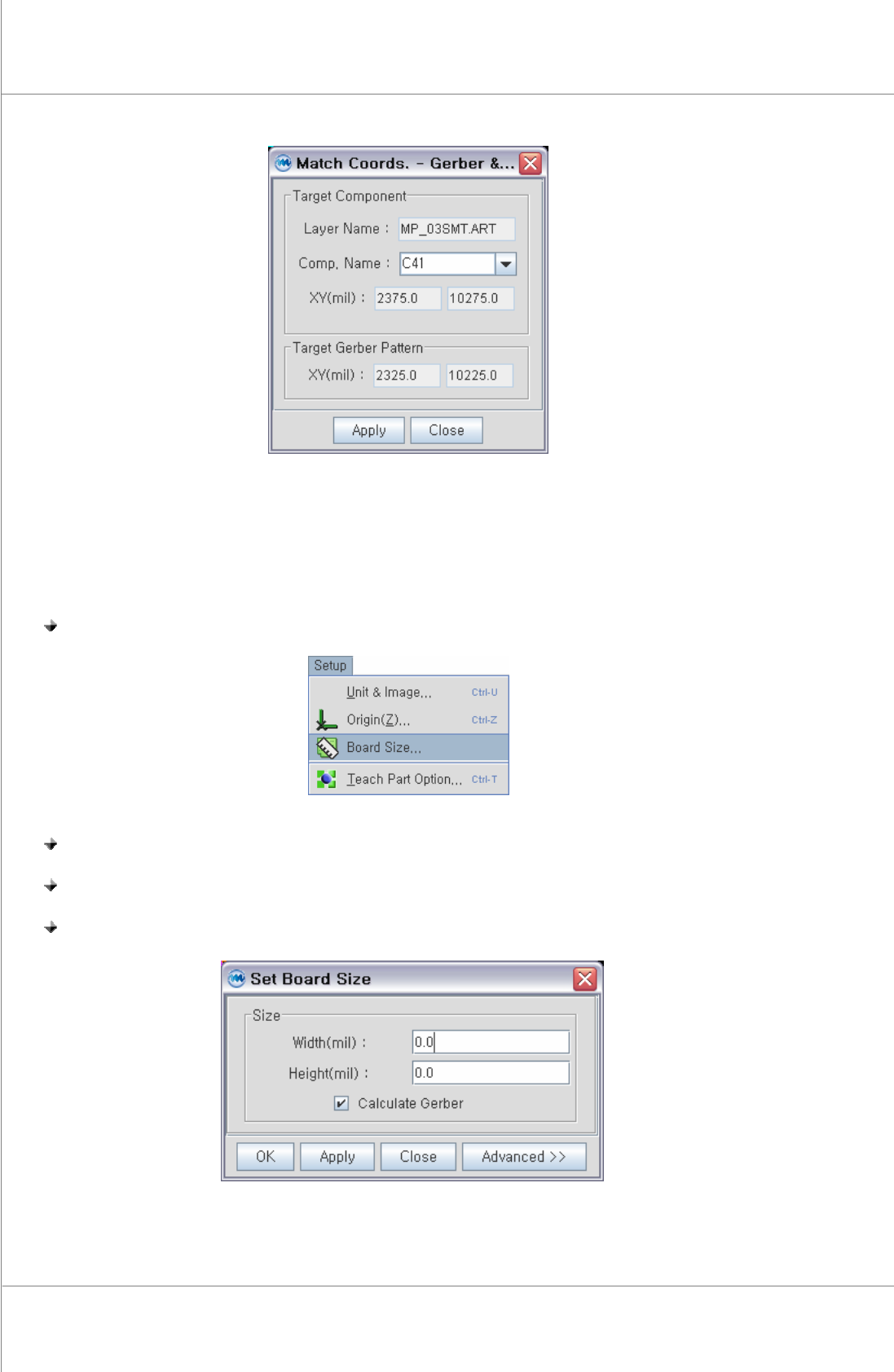

4.4.5. 機板尺寸

使用者可在“Set Board Size＂中手動輸入. 或在圖案中以滑鼠拖曳圈選基板自動產生尺寸.

步驟 1: 在“Setup＂選單中選取“Board Size＂

步驟 2: 在“Set Board Size＂選單中選取 “Calculate Gerber＂.

步驟 3: 以滑鼠拖曳圈選基板範圍.

步驟 4: 在“Set Board Size＂選單中點選“Apply＂.

Programmer’s Manual | 81

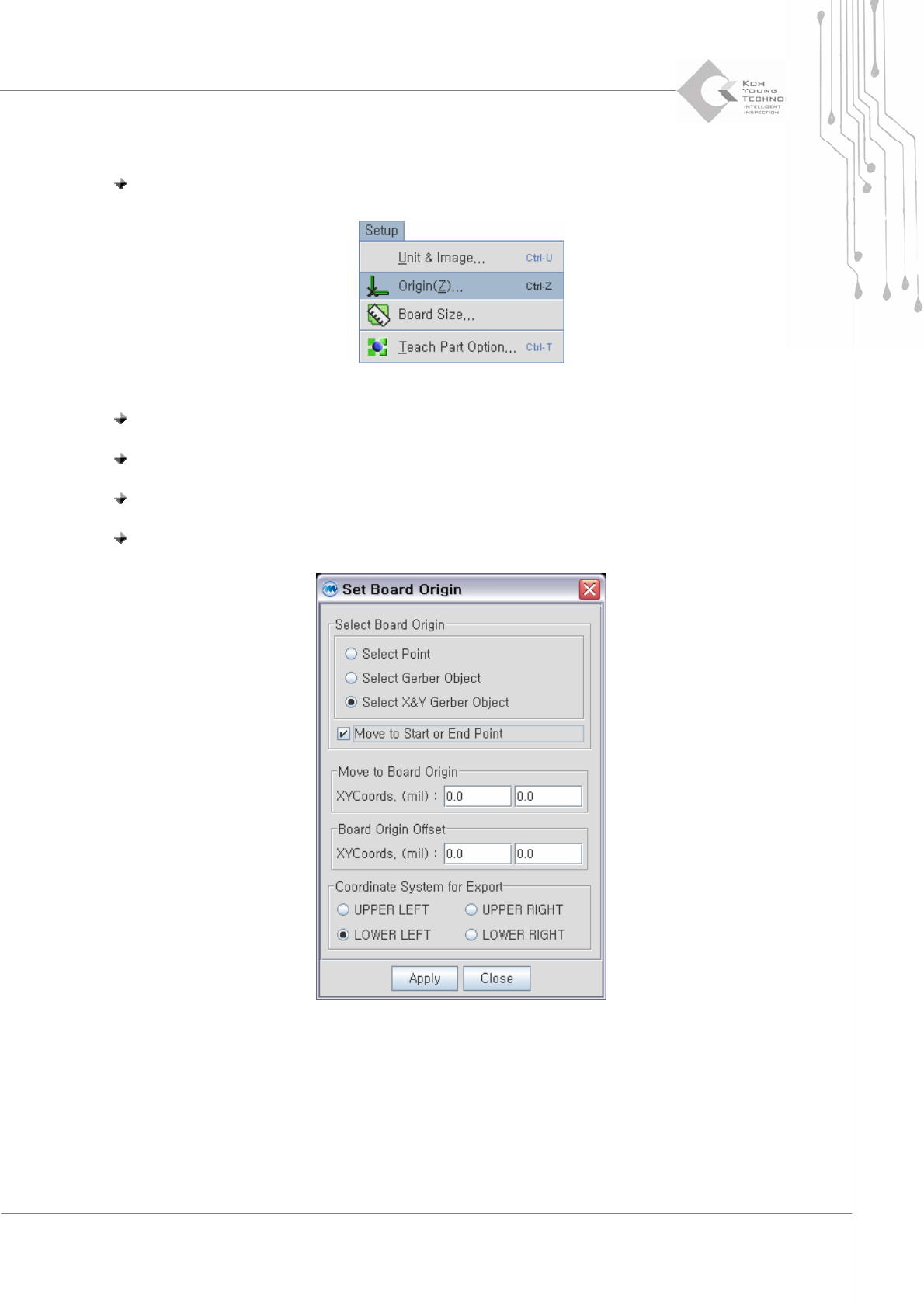

4.4.6. 機板原點

步驟 1: 在“Setup＂選單中點選“Origin＂

步驟 2: 在“Set Board Origin＂選單中選擇模式“Select Board Origin＂

步驟 3: 在“Set Board Origin＂中選擇模式“Coordinate System for Export＂.

步驟 4: 擊點指定的原點..

步驟 5: 在“Set Board Origin＂選單中按下 “Apply＂.
