86 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.
步驟 3: 使用滑鼠選取PCB中可辨識的區塊
步驟 4: 選擇連版數量.
Programmer’s Manual | 87
4.4.11. 定位點 (選配)
步驟 1: 在“Tools＂ 選單中點選 “Special Mark＂.
步驟 2: 在“Generate Special Mark＂ 選單中點選“Mark Type＂.
步驟 3: 在“Generate Special Mark＂選單中點選 “Mark Region＂.
步驟 4: 圈選Gerber 物件.
步驟 5: 在“Generate Special Mark＂ 選單中點選 “Generation＂.
88 | Chapter 2. ePM-SPI
TM
3DSolderPasteInspectionSystem
Version 1.0
KOH YOUNG TECHNOLOGY. INC.

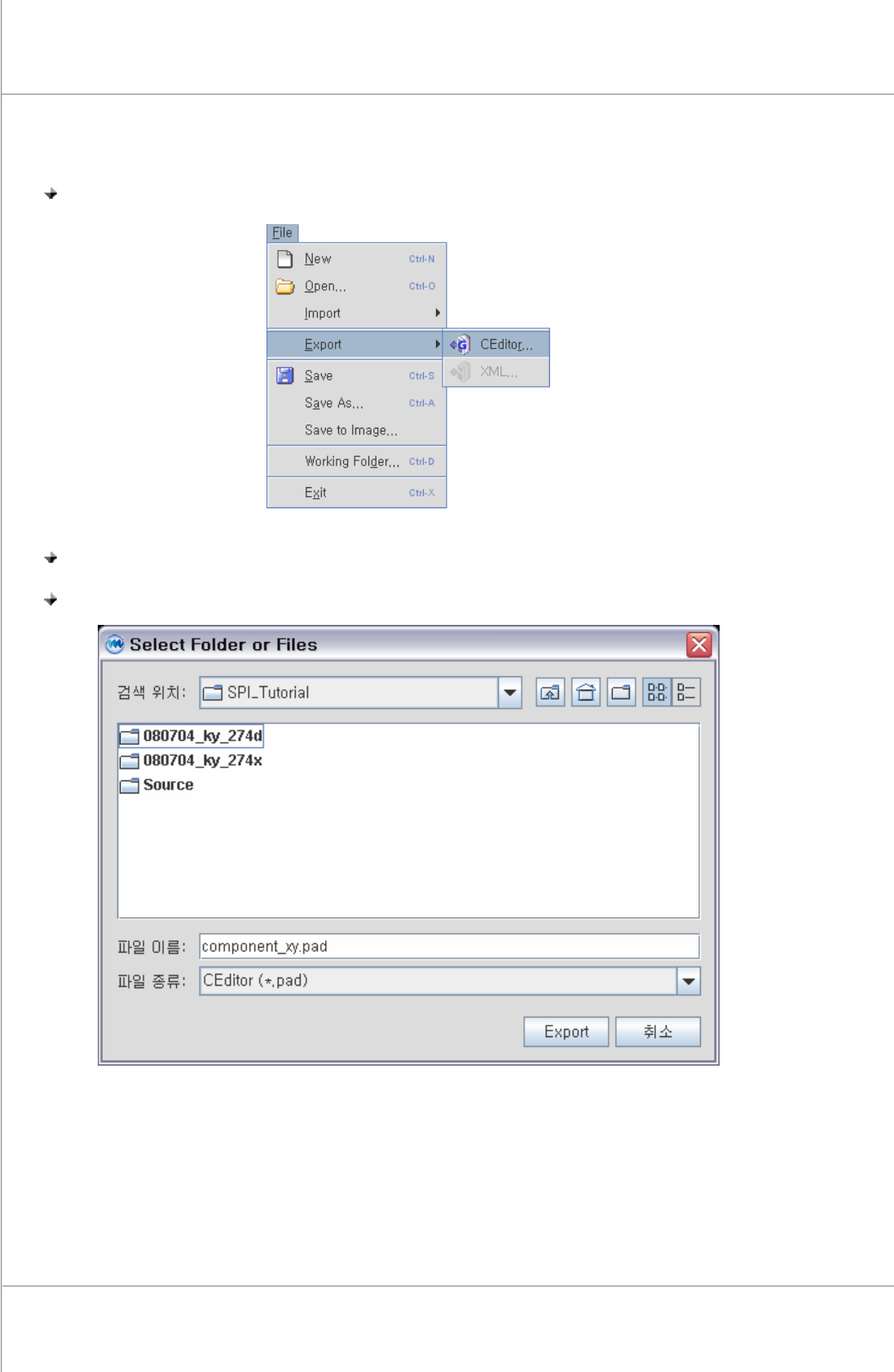

4.4.12. 輸出
步驟 1: 在“File＂ 選單中點選 “CEditor＂.
步驟 2: 鍵入檔案名稱.
步驟 3: 在“Select Folders or Files＂ 選單中擊點 “Export＂.
當完成步驟3後 CEditor 程式將顯示在螢幕中.
