NPM- TT2 EJM1EC-MB-13 M-00 安装吸嘴 18 关闭安全盖 17 ●在测定吸嘴位置安装。 ( 使用 1003 吸嘴 ) 19 13-8-1 -4 ●读取测定中的稳定值。 关于负荷测定值，由于吸嘴和治具接 触的瞬间数值会增大，无法获取正确 的测定值。因此，不显示最大值而是 使用标准值进行测定。 ●负荷测量仪表的切换方法 ( → P.13-8-2) + ( 进行校准作业 ) 21 21 + 20 确认提示 ●取消时 (…

100%1 / 486
NPM-TT2 EJM1EC-MB-13M-00

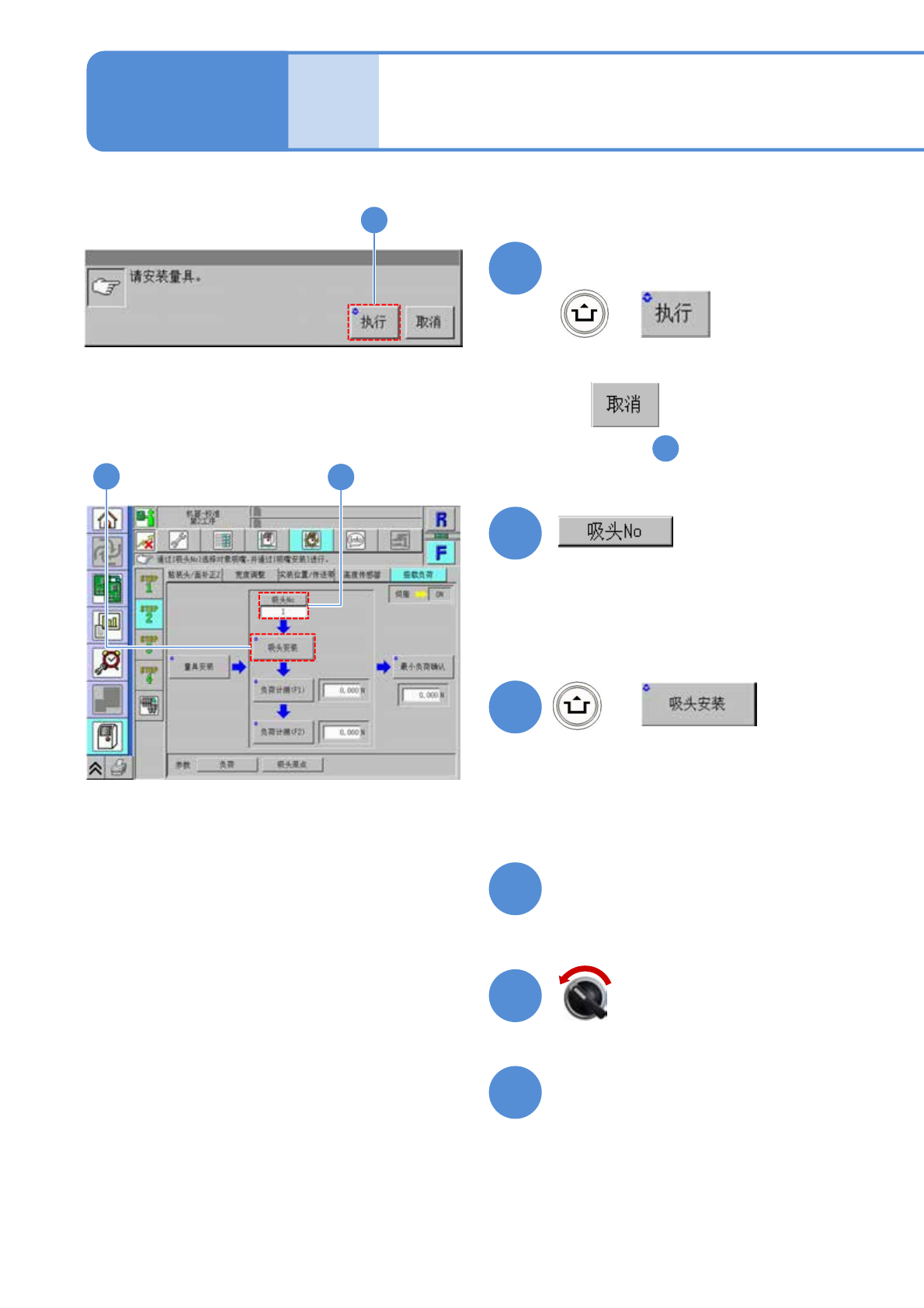

贴装负荷
11
13-8-1-3
贴装负荷 2
+
11
确认提示
●取消时
(仍然是 的画面)
1
(每按一次，吸嘴位置№会变化)
●选择进行校准的位置。
+
12
12
13
13
维修保养篇
13-8-1
(贴装头移动到作业位置)
15
16
打开安全盖
14
准备安装吸嘴
伺服开关置于OFF
NPM-TT2 EJM1EC-MB-13M-00

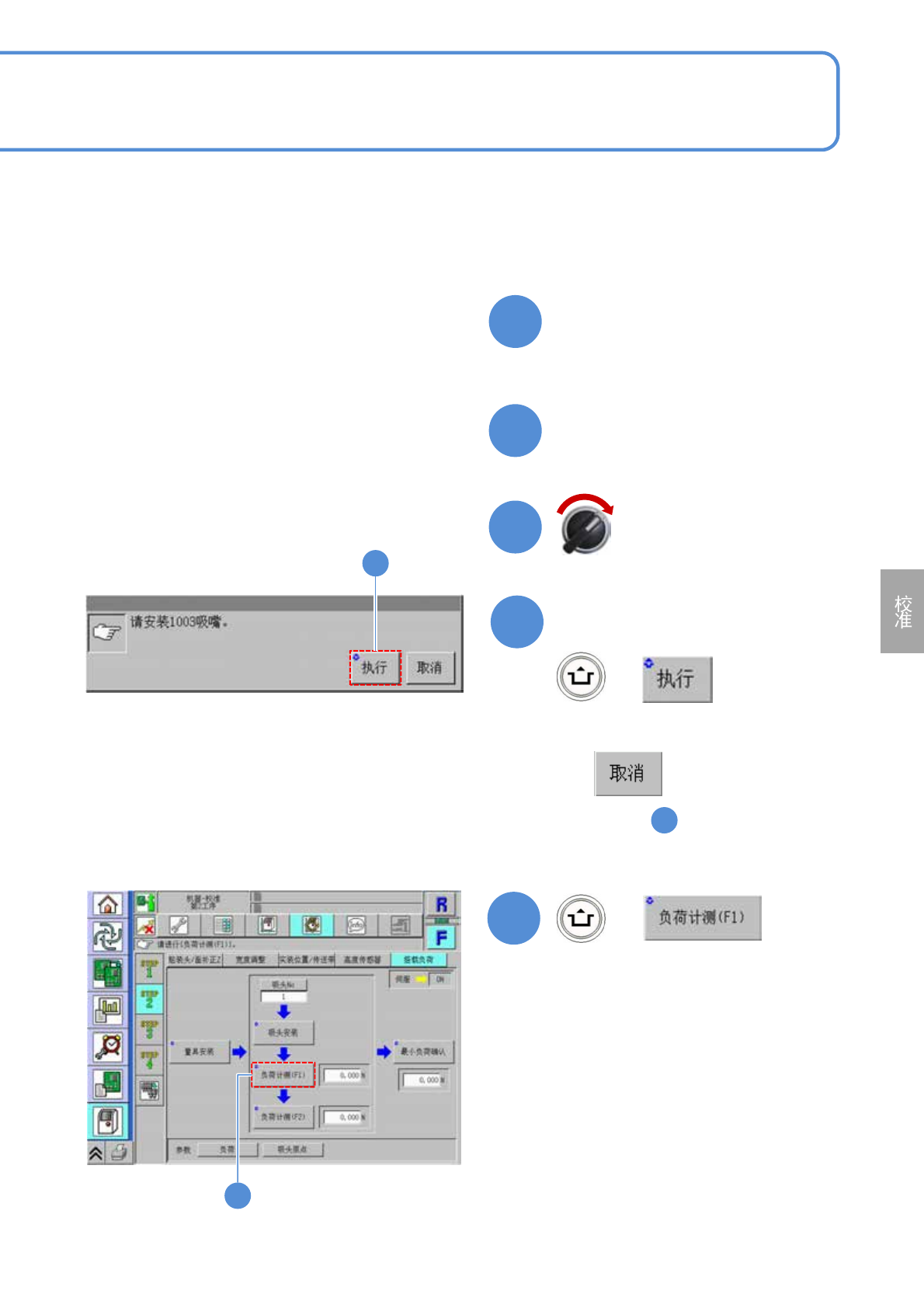

安装吸嘴
18
关闭安全盖
17
●在测定吸嘴位置安装。(使用1003吸嘴)
19
13-8-1-4
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
21
21
+
20
确认提示
●取消时
(仍然是 的画面)
1
20
伺服开关置于ON
NPM-TT2 EJM1EC-MB-13M-00

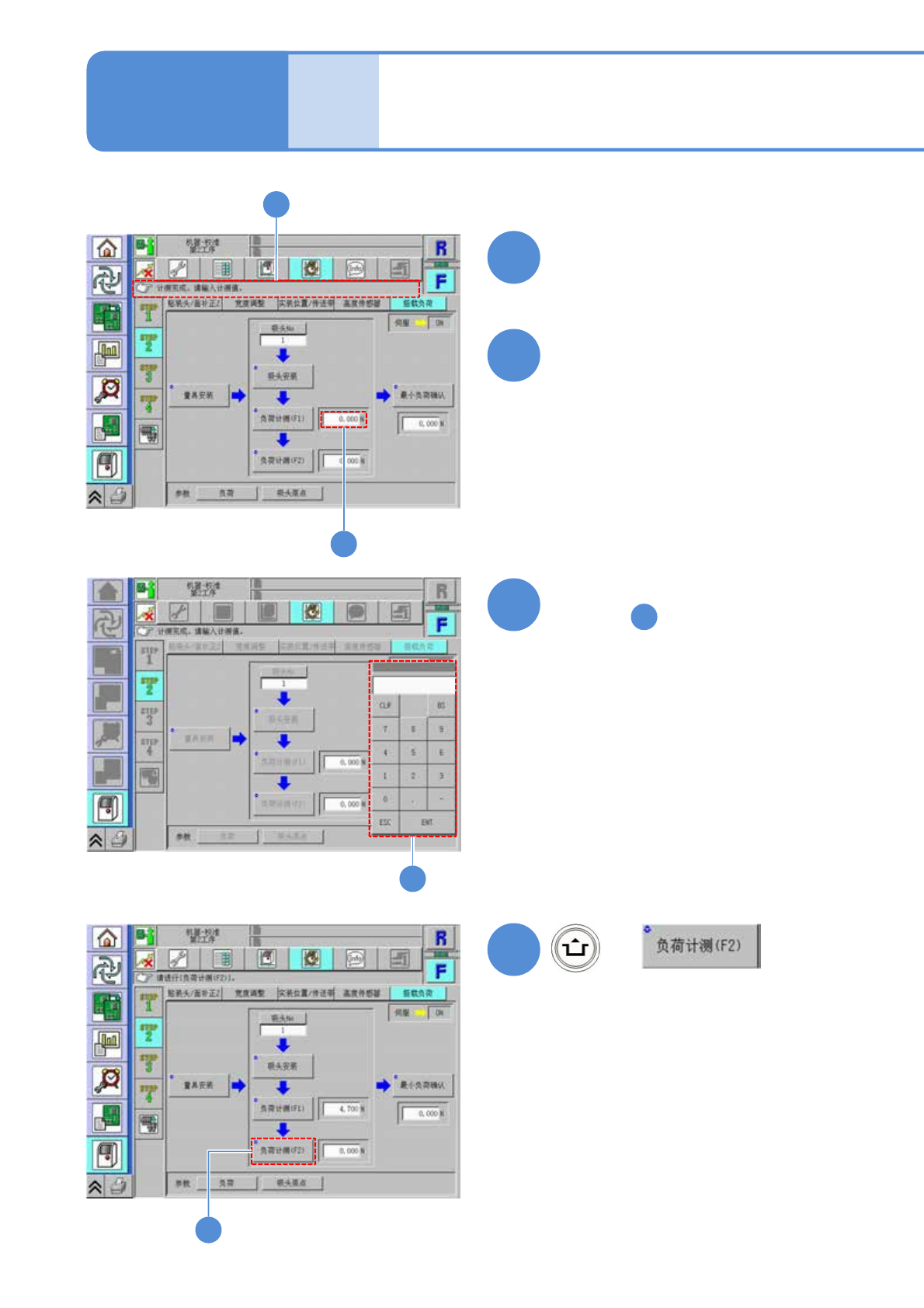

确认是否已正常结束
输入数值
(显示数字键)
22
23
23
22
13-8-1-5
贴装负荷
贴装负荷 3
维修保养篇
13-8-1
24
输入测定值
●输入在 读取的数值。
输入范围:3.2 ~ 6.2 N
24
21
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接触
的瞬间数值会增大，无法获取正确的测
定值。因此，不显示最大值而是使用标
准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
25
+
(进行校准作业)
25
