NPM- TT2 EJM1EC-MB-14M-00 14-3 -6 设 置 调整角度，拧紧调整用螺栓 ●建议拧紧扭矩为 3.0 N ・ m 调整信号塔的角度 用六角扳手 (3 mm) 拧松调整用螺栓 调整用螺栓 后侧 1 2 6 通知 在出厂时，信号塔为 横放方式。
NPM-TT2 EJM1EC-MB-14M-00
维修保养篇
14-3
设置 3

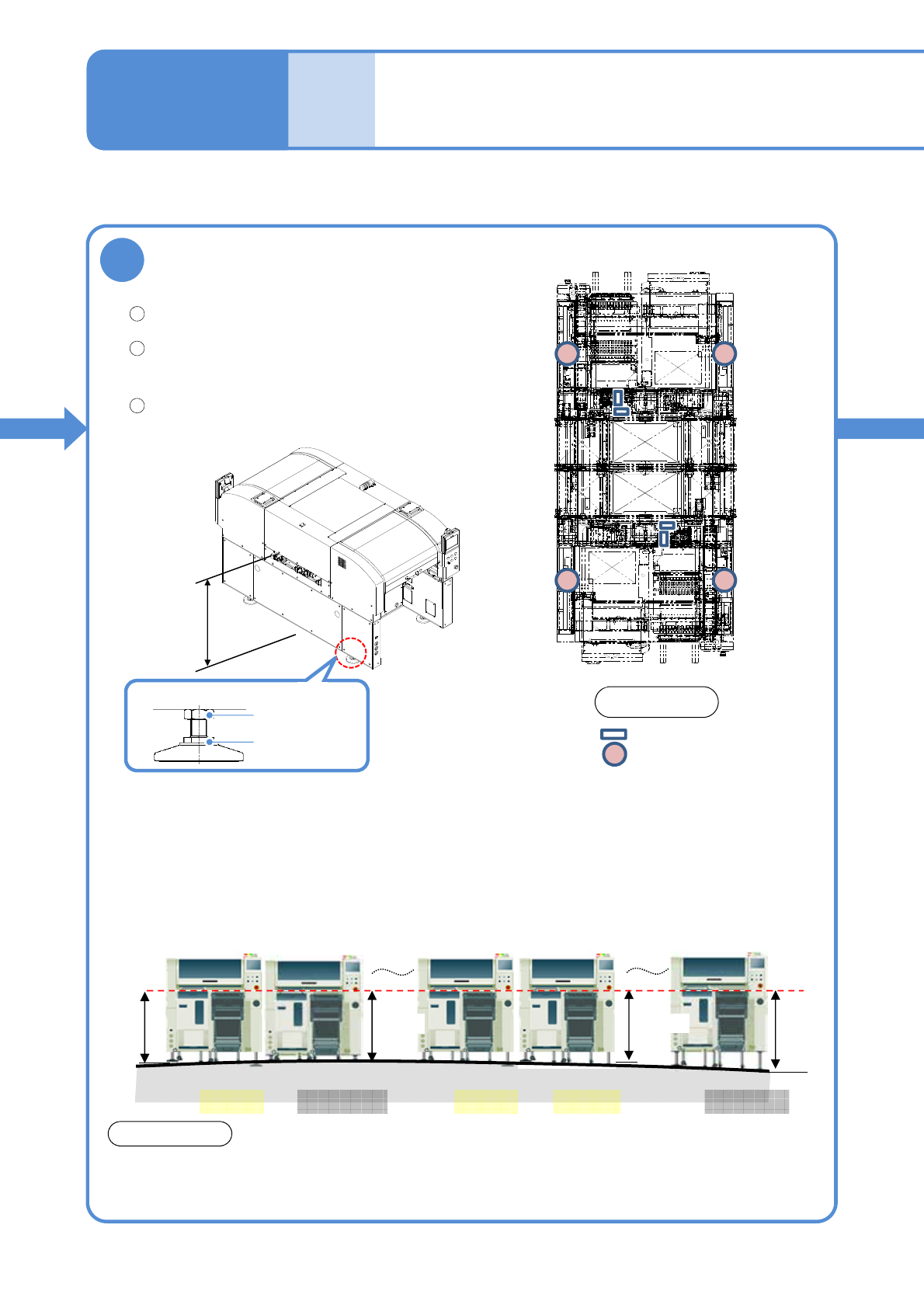

14-3-5
保持水平
按右图位置设置水平测量器。
●水平测量器:4个
通过调整螺栓进行水平调整。
●调节到3个单位(0.06 mm/m)以下。
●调整螺栓:4个
用螺母固定。
设置后，建议半年进行一次水平确认。
注意
水平测量器的设置位置
调整螺栓的位置
基板传送高度
900 ～ 920 mm
1
2
3
前侧
螺母
调整螺栓
■有关基板传送高度
●NPM-TT2 的标准基板传送高度是900 ～ 920 mm。
●一条生产线中所有的NPM-TT2 的基板传送高度如果不是 900 ～ 920 mm的情况，请事先联络销售担
当或者服务部门。
●根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化，下图#2和#15 ，交换台车
会有不能正常连接的可能性。
床面
基板
传送高度
#1 #2 #7 #8 #15
不可连接 不可连接可连接 可连接 可连接
5
900
mm
885mm
920 mm
940 mm
NPM-TT2 EJM1EC-MB-14M-00

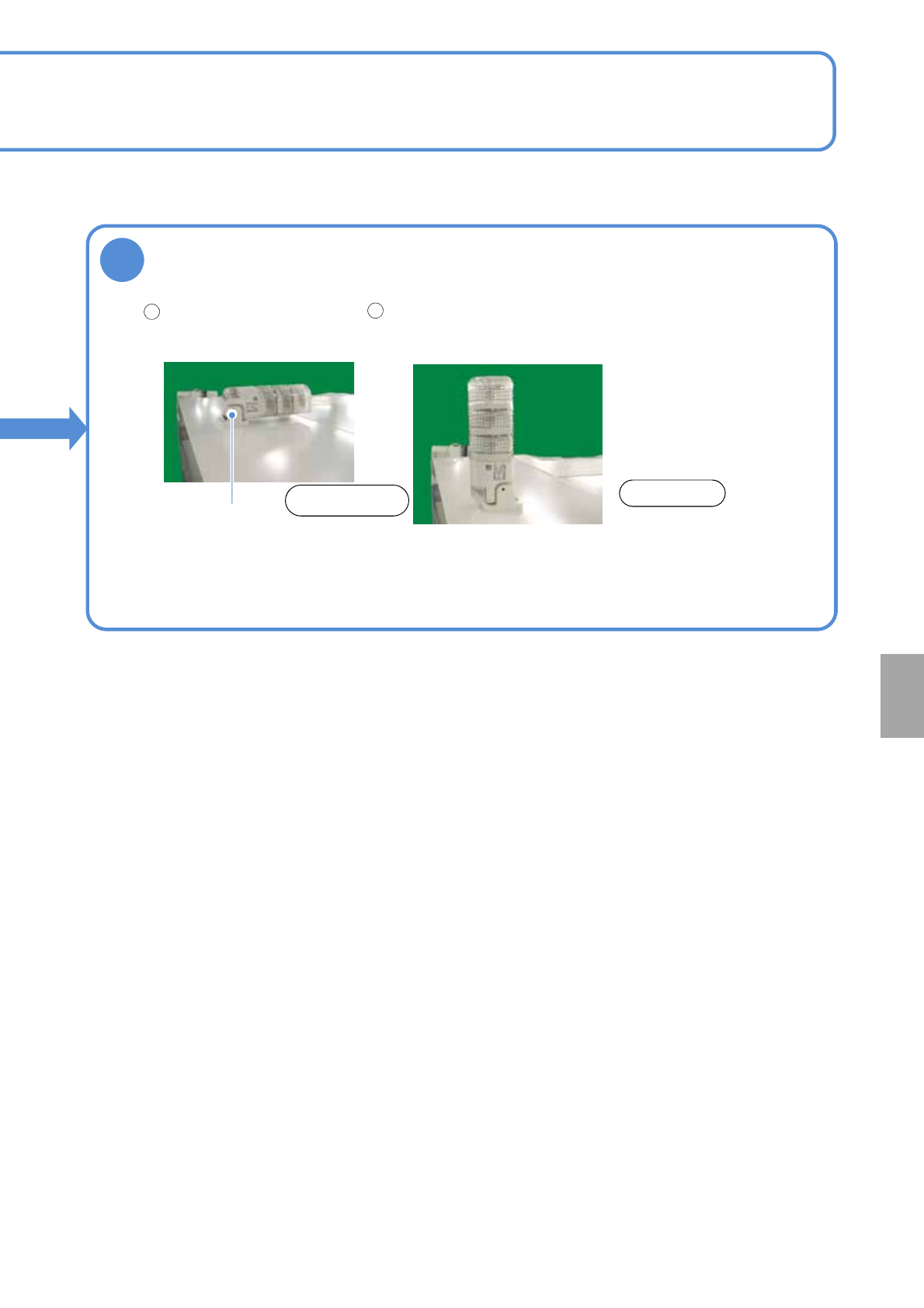

14-3-6
设
置
调整角度，拧紧调整用螺栓
●建议拧紧扭矩为 3.0 N・m
调整信号塔的角度
用六角扳手(3 mm)
拧松调整用螺栓
调整用螺栓
后侧
1
2
6
通知
在出厂时，信号塔为
横放方式。
NPM-TT2 EJM1EC-MB-14M-00
地线
V：第2相
W：第3相
U：第1相

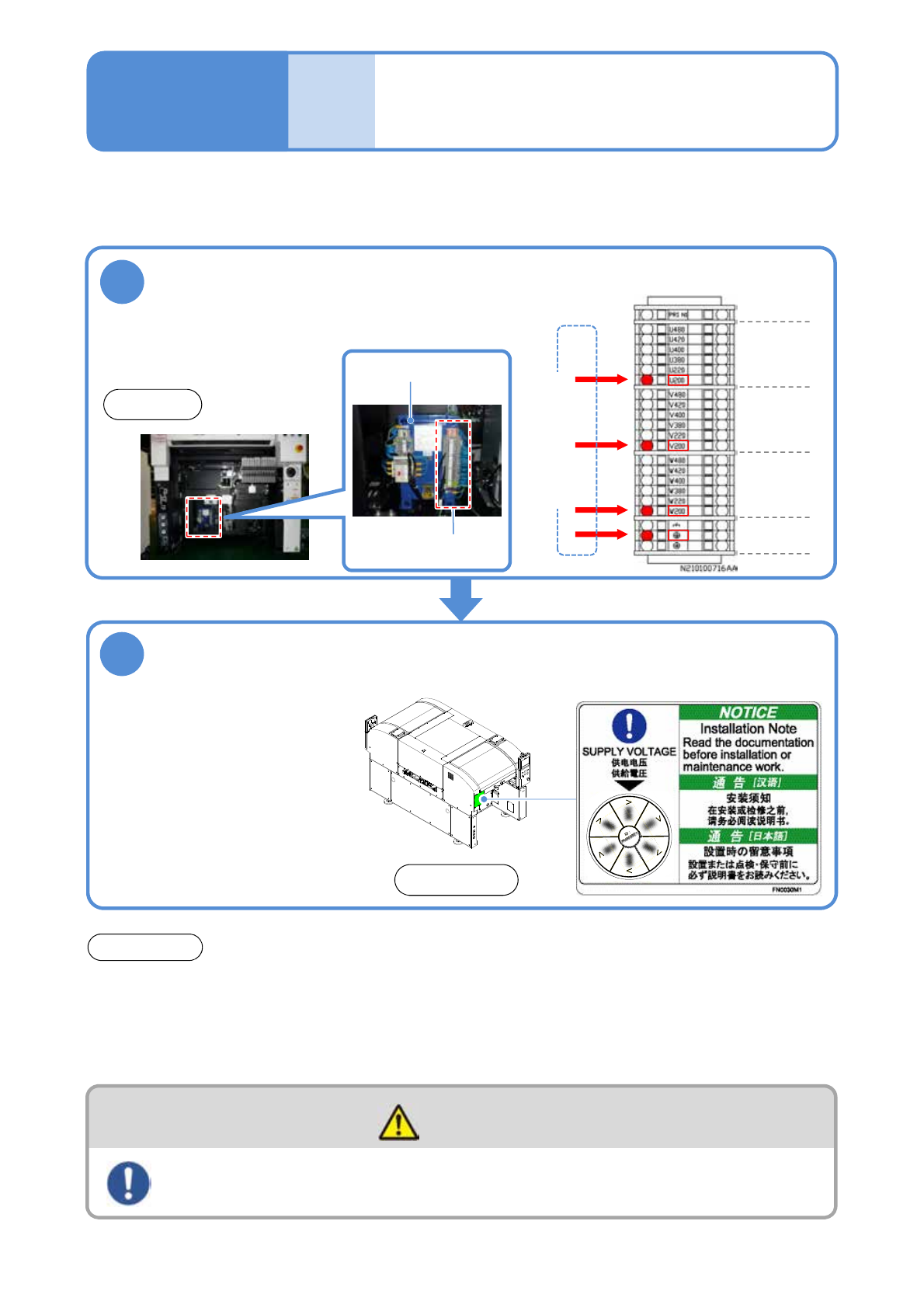

■变压电源分支的配线图(一部分)
变压电源分支
变压器
主电源
的连接
确认初级电源和设备电源
的电压
请确认设备电源的电压设定和工厂的初级电源是否一致。
●本公司出厂时，按照客户要求来设定。
确认变压电源分支的电源
(例: AC 200 V 时)
1
●确认连接L10电缆的分支。
前侧
确认供给电压显示标牌上所表示的电压数值
2
●在AC 290 V以上(AC 380 V以
上的分支)的状态使用时，请确
认地线和各相之间电压处于AC
290 V以下，并且供给电源侧
用星形接法将N (中性) 端子连
接到地线。
注意
●切换初级电源的分支时，请确认工厂的初级电源电压是否与插座切换电压一致。
否则会造成主变压器发热而发上故障。
。
●请单独使用工厂电流断路器。而且，进行电气施工时，请确认规格书的额定电力后，与电气施工
公司联络。如果与其他设备并用电流断路器，会有可能发生火灾。
●即使关掉主电源、对主电源的初级电源供电，操作时请注意。
前侧
初级电源电压(工厂侧)
●即使关掉主电源、对主电源的初级电源供电，操作时请注意。
警告
电源、空压源和设备的连接，要在设置后再进行
维修保养篇
14-4-1
14-4-1-1
