NPM-TT2 EJ M1EC-MB-14M-00 14-4-3 -2 变更设备的电压。 例 : 把 AC400 V 变更为 200 V 3 确认工厂方面的 供电电压 卸下本机前侧的 安全盖 4 电源有否接地的简易确认方法 ( 用检测器确认 ) ■ L1 、 L2 、 L3 、 N 、 PE 的 5 根线被拉出时 (= 星形接线 ) → N 、 PE 之间的电压测定 (* 1) 设备中不使用中性线 (N) 。电 缆不要连接到设备侧，为避…
NPM-TT2 EJM1EC-MB-14M-00
主电源
的连接

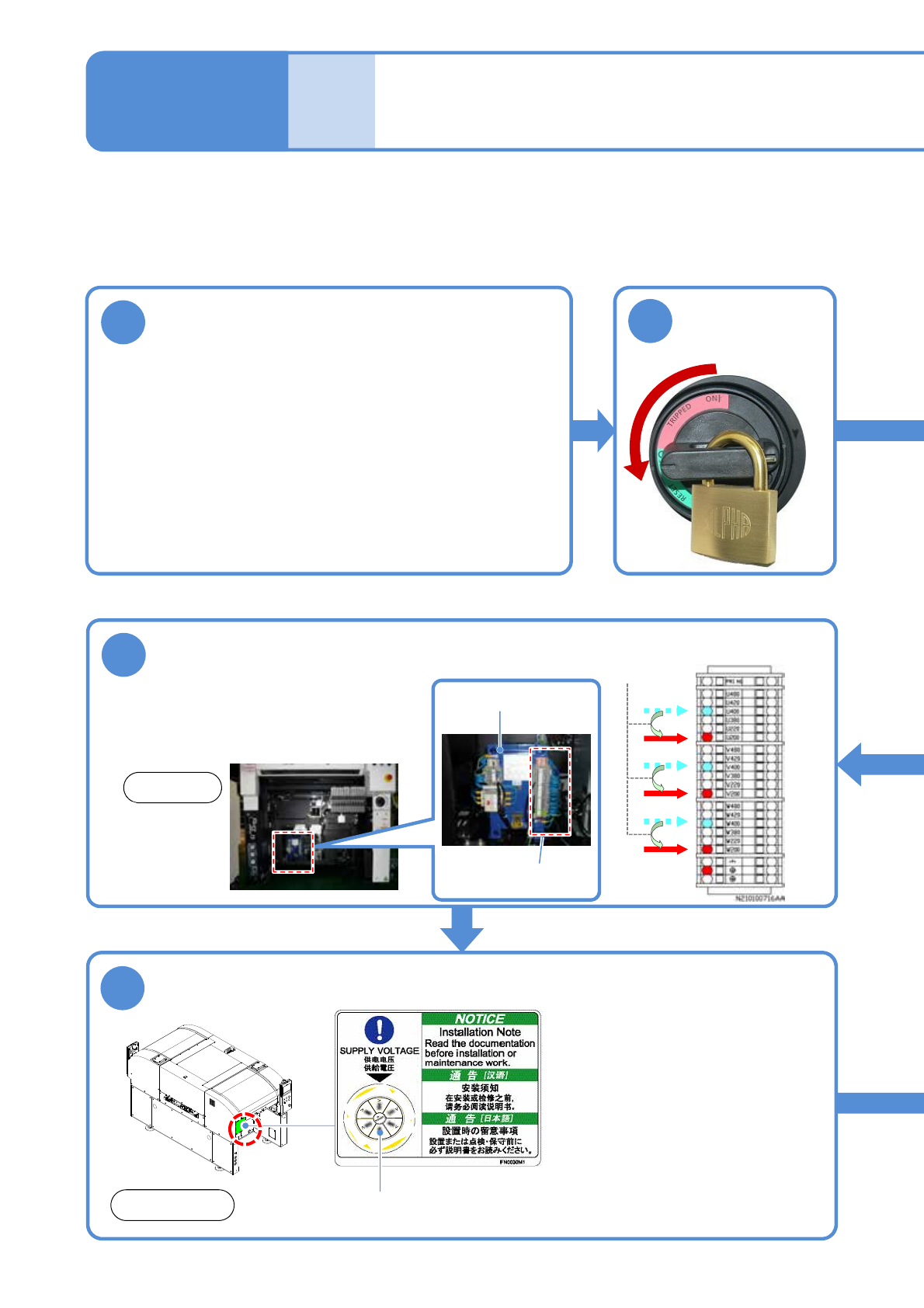

调整初级电源和设备电源
的电压
14-4-3-1
1
切换初级电源的电压
(变压器的初级电源电压可以变更为以下电压)
●根据供电电压进行调整。
使用工具:十字螺丝刀(No.2)、附属的专用螺丝刀
●在AC 290 V以上 (AC 380 V以上的分支) 的状态使用时，
请确认地线和各相之间电压处于AC 290 V以下，并且供给
电源侧用星形接法将N(中性)端子连接到地线。
初级电源和设备电源的电压不同时，请进行调整。
5
将U、V、W连接到相同电压值的分支
(例: AC400 V → 200 V 时)
●连接各电缆时，使用附属的专用工具。
这时候，
请必须把棒端子完全插入。
安装安全盖，重新粘贴供电电压表示标牌的数值部分
供给电压表示标牌的数值部分
6
●标牌数值是表示对设备的供电电
压。
变更供电电压时，购买新的标牌
重新粘贴。
这时候请根据供电电源电压把表
示标牌的数值对准 。
1. 480 V
2. 420 V
3. 400 V
4. 380 V
5. 220 V
6. 200 V
前侧
变压电源分支
变压电源
前侧
■变压电源分支的线路图(一部分)
把主电源开关设
置为OFF后，上
锁。
2
调换
维修保养篇
14-4-3
NPM-TT2 EJM1EC-MB-14M-00

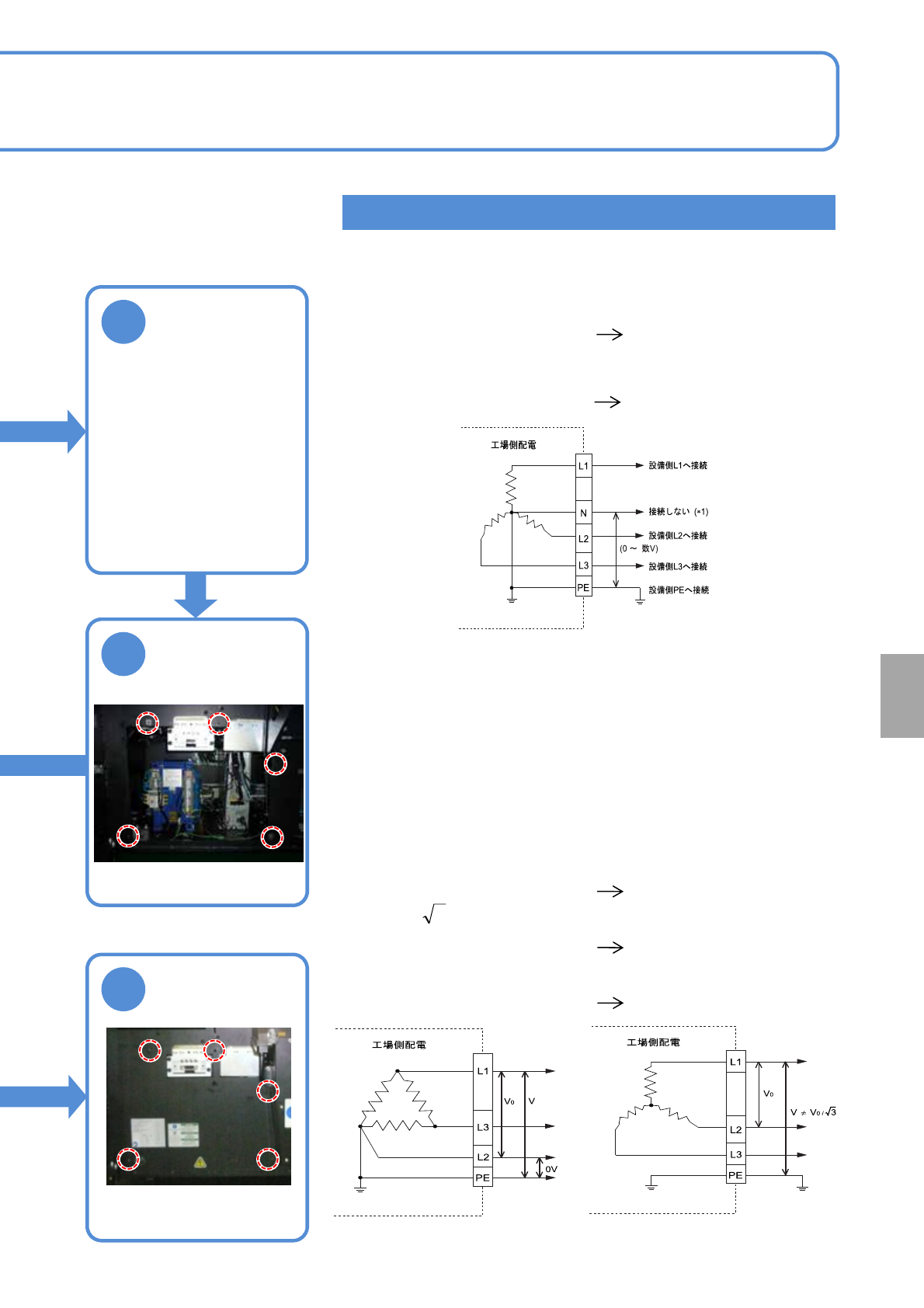

14-4-3-2
变更设备的电压。
例:把AC400 V变更为200 V
3
确认工厂方面的
供电电压
卸下本机前侧的
安全盖
4
电源有否接地的简易确认方法(用检测器确认)
■L1、L2、L3、N、PE的5根线被拉出时
(=星形接线) →N、PE之间的电压测定
(* 1)设备中不使用中性线 (N)。电缆不要连接到设备侧，为避
免端部接触端子首先进行绝缘处理。
■L1、L2、L3、PE的4根线被拉出时，有星形接线或是三
角形接线的可能性。
(三角形接线时一般接地1相)
测量各相间的电压 (V
0
) 和PE、相间的电压 (V) 后，请
进行比较。
例1) 有接地的三角形接线
例2) 无接地的星形接线
例) 接地星形接线
●螺栓:5个
●中性线接地时
数值几乎在0 几个V的范围
内稳定
AC 290 V以上时可连接
●中性线没有接地时
数值不稳定
(显示几十个V以上)
AC 290 V以上时不可连接
●V = V
0
，只有1相成为V = 0V时
三角形接线,有1相接地
AC 290 V以上时不可连接
● 稳定时
星形接线,有中性线接地
AC 290 V以上时可连接
●数值不稳定时
无接地 (接线方式不明)
AC 290 V以上时不可连接
3
0
/V
设
置
7
●螺栓:5个
安装本机前侧的
安全盖
NPM-TT2 EJM1EC-MB-14M-00

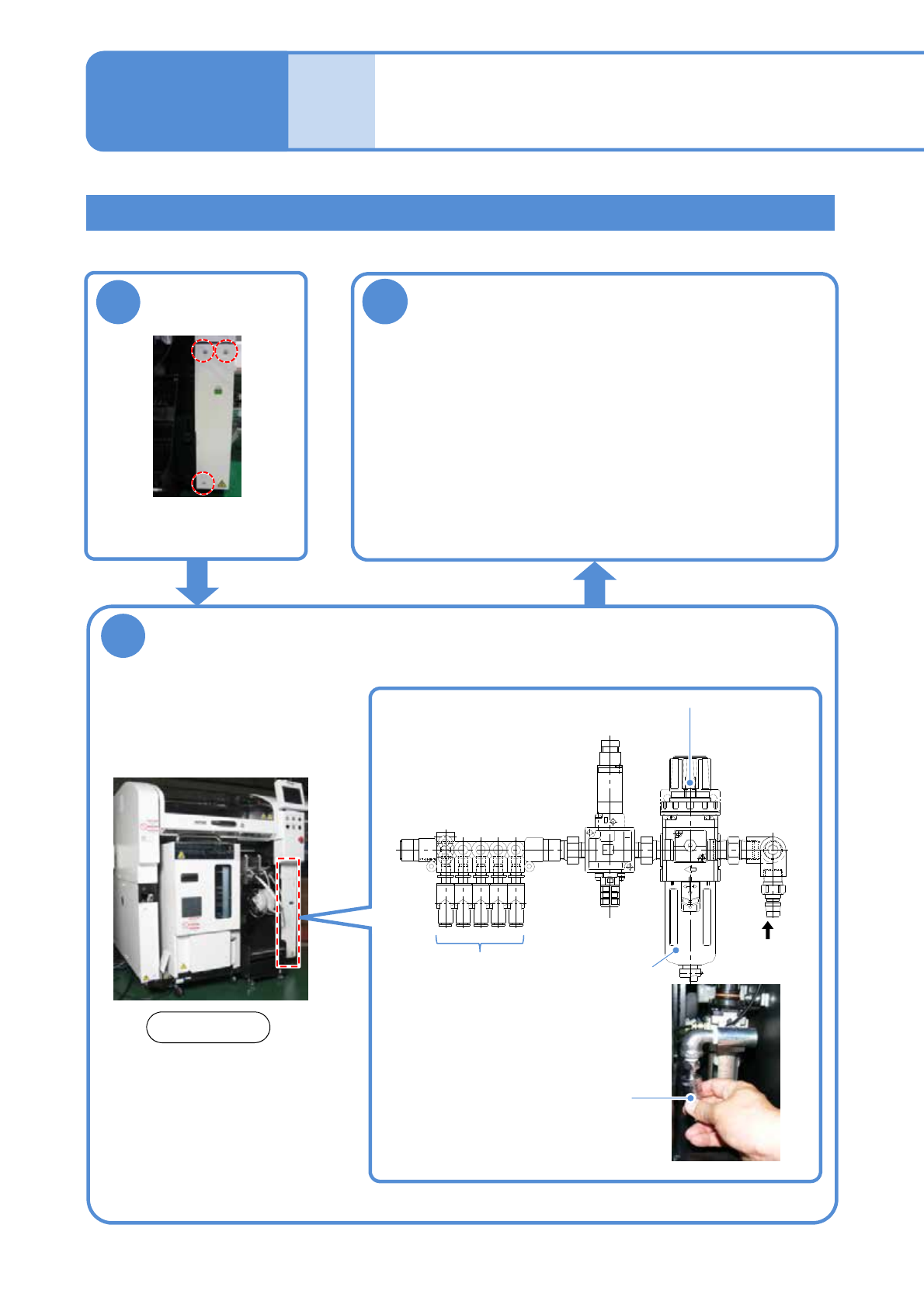

空压源、电源的连接
维修保养篇
14-5
14-5-1
使用工具:十字螺丝刀(No.2)、六角板手(3 mm)
3
空气供给
●使用被空气吹风机清洁过的空气。
●气压: 0.5 ~ 0.8 MPa
(为了连接管子的注入口尺寸是3/8)
●空气供给后，用调节器把气压调节在0.500 ～0.505 Mpa。
(→P.4-1
-1)
●空气供给量: 200 L/min (A.N.R.)
2
图的Ａ部连接压缩空气管
连接空压源
压缩空气管
(初级空气供给)
各装置
A
调节器
过滤器 (内侧)
1
后侧
●螺栓:3个
卸下后面右侧的安
全盖
