3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.3 치수 및 무게 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
112
3.3.3 무게 중심
3

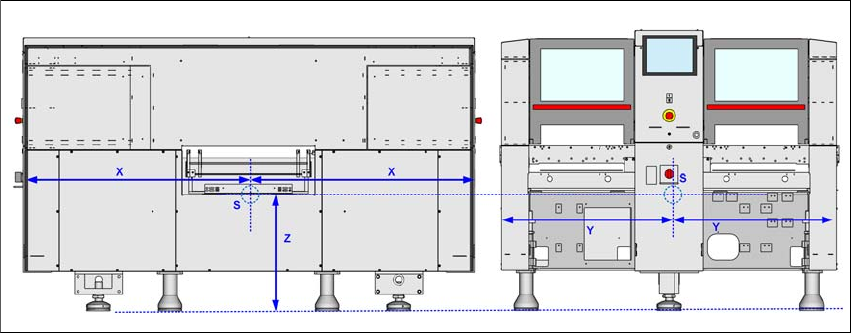

그림 3.3 - 4 무게 중심 ( 단위 : 밀리미터 , SIPLACE X2 S / X3 S / X4 S 의 예 표시 )
X 좌표 1400mm
Y 좌표 1050mm
Z 좌표 630 mm
이 무게 중심 좌표는 PCB 컨베이어의 높이가 930 mm 인 실장기에 해당됩니다 .
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.4 모듈 개요
113
3.4 모듈 개요
3
3
그림 3.4 - 1 어셈블리 개요 - X3 S 의 예 표시
(1) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 1
(2) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(3) COT 인서트 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 3
(4) COT 인서트 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 4
(5) 실장 헤드가 있는 로케이션 1 에서의 갠트리 1
(6) 멀티터치 모니터
(7) 보드 컨베이어
(T) PCB 이송 방향
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.5 실장 헤드 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
114
3.5 실장 헤드
3.5.1 초고속 실장을 위한 SIPLACE SpeedStar C&P20 P
SIPLACE X 시리즈 S 는 최고의 실장 성능을 위해 SIPLACE SpeedStar C&P20 P 를 사용합니다 .
3
주의
실장 헤드를 밀어 넣을 때 손잡이를 항상 잡으십시오 .
장착된 손잡이 방향으로 수동으로 밀어서만 실장 헤드를 움직일 수 있습니다 .
