3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S 3.5 실장 헤드 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 114 3.5 실장 헤드 3.5.1 초고속 실장을 위한 SIP LA CE SpeedStar C&P20 P SIPLACE X 시리즈 S 는 최고의 실장 성능을 위해 SI PLACE SpeedStar C& P20 P 를 사용합니다 …
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.4 모듈 개요
113
3.4 모듈 개요
3
3

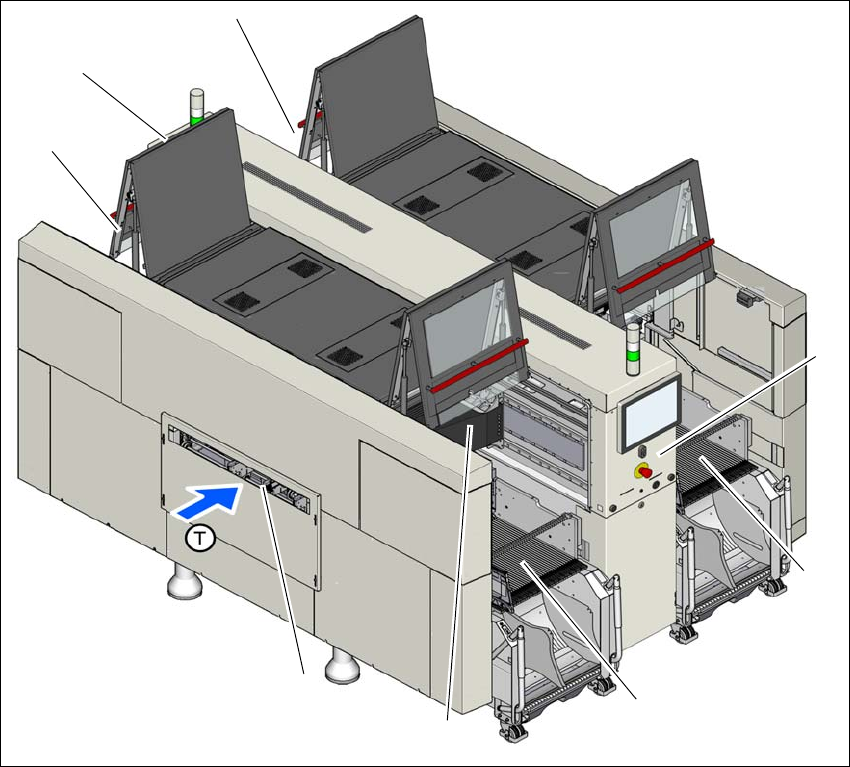

그림 3.4 - 1 어셈블리 개요 - X3 S 의 예 표시
(1) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 1
(2) 컴포넌트 트롤리 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(3) COT 인서트 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 3
(4) COT 인서트 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 4
(5) 실장 헤드가 있는 로케이션 1 에서의 갠트리 1
(6) 멀티터치 모니터
(7) 보드 컨베이어
(T) PCB 이송 방향
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.5 실장 헤드 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
114
3.5 실장 헤드
3.5.1 초고속 실장을 위한 SIPLACE SpeedStar C&P20 P
SIPLACE X 시리즈 S 는 최고의 실장 성능을 위해 SIPLACE SpeedStar C&P20 P 를 사용합니다 .
3
주의
실장 헤드를 밀어 넣을 때 손잡이를 항상 잡으십시오 .
장착된 손잡이 방향으로 수동으로 밀어서만 실장 헤드를 움직일 수 있습니다 .
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.5 실장 헤드
115
3.5.1.1 개요
3

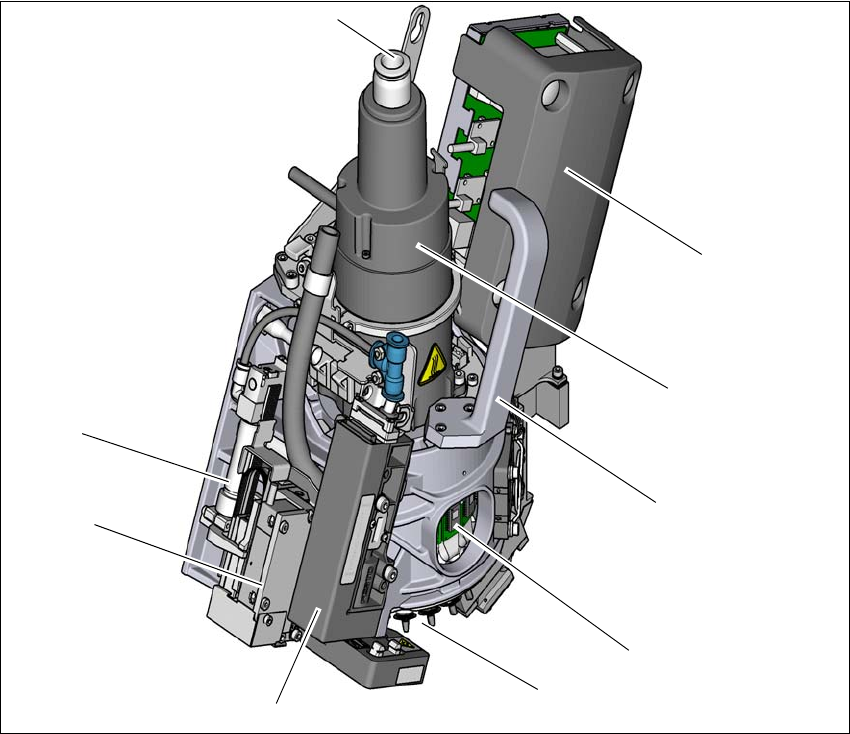

그림 3.5 - 1 SIPLACE C&P20 P - 개요
(1) 픽업 / 실장 및 홀딩 회로에 있는 20 벤츄리 노즐용 압축공기 연결
(2) " 진공 센서 홀드 회로 " 보드
(3) 스타 모터
(4) 핸들
(5) DP 드라이브 , 드라이브 20 개
(6) 노즐이 20 개 있는 스타
(7) 압력 조절 밸브
(8) Z 모터(선형 모터)
(9) 반환 실린더
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
