3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S 3.5 실장 헤드 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 124 3 그림 3.5 - 6 SIPLACE MultiStar CPP - 전면도 , 기능 그룹 2 부 (1) C&P 컴포넌 트 카메라 , 타입 30 GigE (2) 스타 드라 이브용 토크 모터 (3) Z 드라이브 ( 선형 모터 ) (4…
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.5 실장 헤드
123
3.5.5 SIPLACE MultiStar CPP
3
3

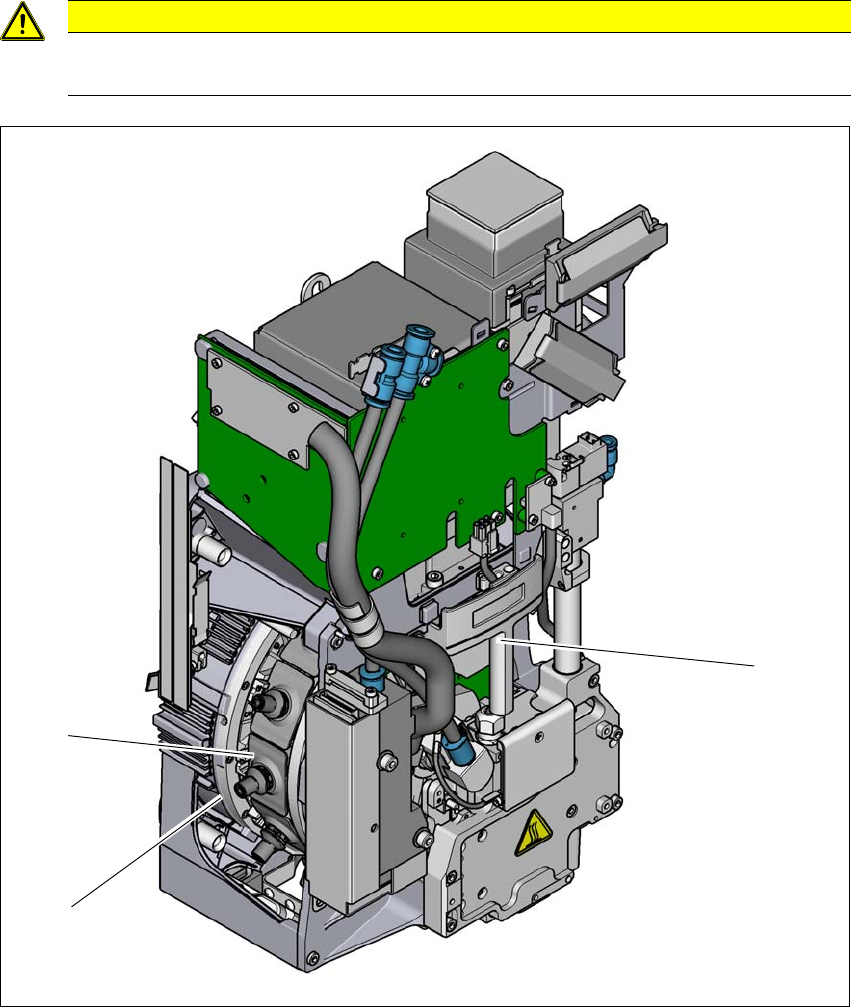

그림 3.5 - 5 SIPLACE MultiStar CPP - 전면도 , 기능 그룹 1 부
(1) 핸들
(2) 12 개의 세그먼트가 있는 스타
(3) 통합된 DP 드라이브가 있는 세그먼트
주의
실장 헤드를 밀어 넣을 때 손잡이를 항상 잡으십시오 .
장착된 손잡이 방향으로 수동으로 밀어서만 실장 헤드를 움직일 수 있습니다 .
(2)
(3)
(1)
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.5 실장 헤드 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
124
3
그림 3.5 - 6 SIPLACE MultiStar CPP - 전면도 , 기능 그룹 2 부
(1) C&P 컴포넌트 카메라 , 타입 30 GigE
(2) 스타 드라이브용 토크 모터
(3) Z 드라이브 ( 선형 모터 )
(4) 반환 실린더
(5) 압력 조절 밸브
(1)
(2)
(3)
(4)
(5)
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.5 실장 헤드
125
3
그림 3.5 - 7 SIPLACE MultiStar - 후면도 , 기능 그룹 3 부
(1) 컴포넌트 센서
(2) 최대 11.5 mm 의 컴포넌트 높이를 위한 어셈블리 위치
(3) 최대 6 mm 의 컴포넌트 높이를 위한 어셈블리 위치
3.5.5.1 SIPLACE MultiStar CPP 의 어셈블리 위치
SIPLACE MultiStar CPP 헤드는 다음의 상이한 두 위치에서 헤드 마운트에 장착될 수 있습니다 :
– 상단 어셈블리 위치에서 장착된 SIPLACE MultiStar CPP
이 위치에서 , 모든 컴포넌트들은 최대 50 mm x 40 mm 의 크기와 15.5 mm 의 높이까지
처리될 수 있습니다 . 3
(3)
(2)
(1)
