3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S 3.6 갠트리 시스템 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 134 3.6 갠트리 시스템 3.6.1 SIPLACE X4i S 에서의 갠트리 위치 3 그림 3.6 - 1 갠트리의 위치 - SIPLACE X4i S (1) Y 축 , 갠트리 1 및 갠 트리 4 (2) X 축 , 갠트리 1 (3) X 축 …
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.5 실장 헤드
133
3.5.6.1 Twin Star 기술 데이터

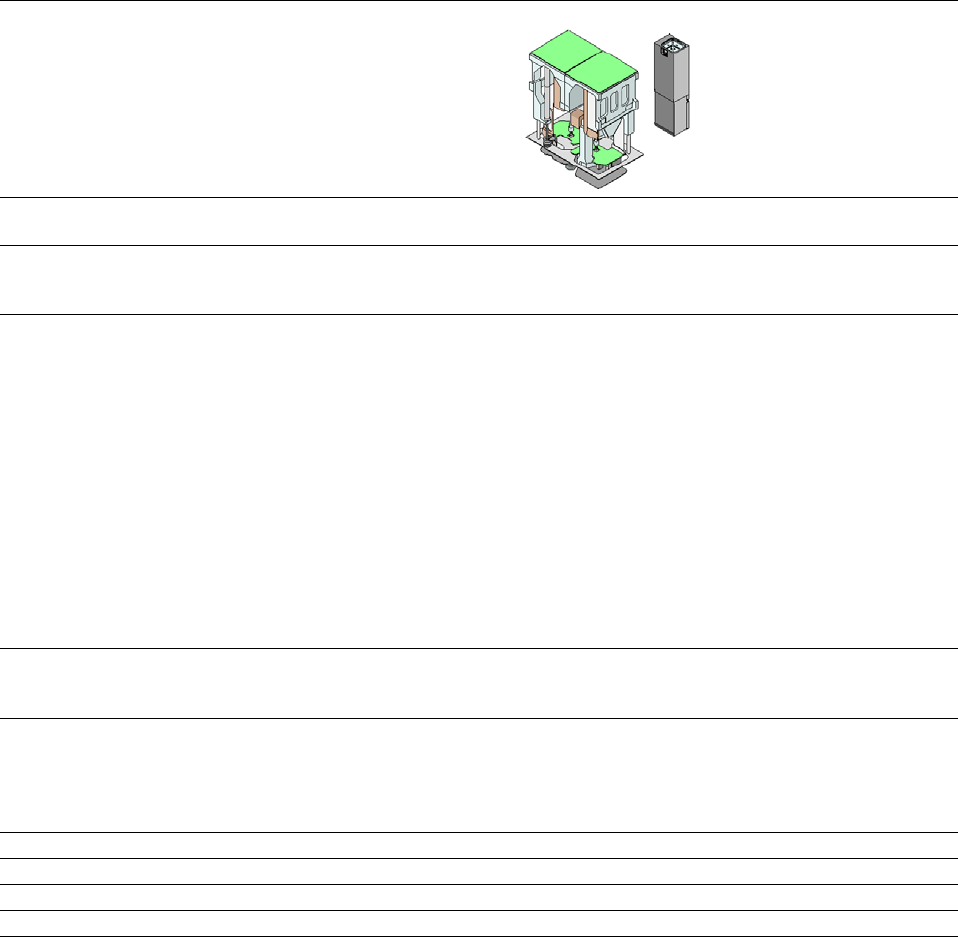

SIPLACE TwinStar
컴포넌트 카메라 타입 33
( 미세 피치 카메라 ) 사용
컴포넌트 카메라 타입 25
( 플립칩 카메라 ) 사용
컴포넌트 범위
*a
0402 ~ SO, PLCC, QFP, BGA, 특수
컴포넌트 , 베어 다이 , 플립칩
0201 부터 SO, PLCC, QFP, 소켓 ,
플러그, BGA, 특수 컴포넌트, 베어 다이,
플립칩 , 실드
컴포넌트 사양
*b
최대 높이
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 치수
최대 중량
*c
25mm( 요청에 따라 더 높은 컴포넌트 이용
가능 )
300µm
150µm
350µm
200µm
1.0mm x 0.5mm
55 mm x 45 mm( 단일 측정 )
최대
200mm x 125mm( 다중 측정 )
*d
160g
25mm( 요청에 따라 더 높은 컴포넌트
이용 가능 )
250µm
100µm
140µm
80µm
0.6 mm x 0.3 mm
16 mm x 16 mm( 단일 측정 )
160g
안착력
표준
OSC 패키지 포함
1.0 N - 15 N
2.0 N - 30 N
1.0 N - 15 N
2.0 N - 30 N
노즐 유형
*e
5xx ( 표준형 )
20xx/28xx + 어댑터
4xx + 어댑터
9xx + 어댑터
그리퍼
5xx ( 표준형 )
20xx/28xx + 어댑터
4xx + 어댑터
9xx + 어댑터
그리퍼
P&P 헤드의 노즐 간격 70.8 mm 70.8 mm
X/Y 정확도
*f
± 28µm/3σ ± 22µm/3σ
각 정확도 ± 0.05° / 3σ, ± 0.05° / 3σ
조명 단계 6 6
*)a 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 , 컴포넌트 패키징 허용 한계 및 컴포넌트 허용 한계에 의해서도
영향을 받습니다 .
*)b MultiStar 와 TwinStar 가 동일한 실장 영역에서 결합되어 있는 경우 컴포넌트의 최고 높이가 제한될 것입니다 .
*)c 표준 노즐을 사용할 경우를 말함
*)d 컴포넌트의 치수와 컴포넌트 공급에 따라 다른 제한도 적용될 수 있는 바 , 이러한 제한을 SIPLACE Pro 는 자동으로 고려할
것입니다 .
*)e 300 가지의 다양한 노즐 타입 및 100 가지 타입의 그리퍼를 이용할 수 있으며 , 광범위한 노즐 데이터베이스를 온라인으로
이용할 수 있습니다 .
*)f 정확한 값은 SIPLACE 공급 및 서비스 범위의 요건을 충족합니다 .
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.6 갠트리 시스템 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
134
3.6 갠트리 시스템
3.6.1 SIPLACE X4i S 에서의 갠트리 위치
3
그림 3.6 - 1 갠트리의 위치 - SIPLACE X4i S
(1) Y 축 , 갠트리 1 및 갠트리 4
(2) X 축 , 갠트리 1
(3) X 축 , 갠트리 2
(4) Y 축 , 갠트리 3 및 갠트리 4( 숨김 )
(5) X 축 , 갠트리 3
(6) X 축 , 갠트리 4
(T) PCB 이송 방향
(1)
(3)
(6)
(4)
(2)
(5)
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.6 갠트리 시스템
135
3.6.2 SIPLACE X4 S 에서 갠트리 위치
3
그림 3.6 - 2 갠트리 위치 - SIPLACE X4 S
(1) Y 축 , 갠트리 1 및 갠트리 4
(2) X 축 , 갠트리 1
(3) X 축 , 갠트리 2
(4) Y 축 , 갠트리 3 및 갠트리 4( 숨김 )
(5) X 축 , 갠트리 3
(6) X 축 , 갠트리 4
(T) PCB 이송 방향
(1)
(3)
(6)
(4)
(2)
(5)
