3.8.1.4 SIPLACE SmartFeeder Xi 의 디자인
3
다음 그림에서는 SIPLACE SmartFeeder Xi 의 디자인을 확인할 수 있습니다 (SIPLACE
SmartFeeder 2 x 8mm Xi를 예로 설명함). SIPLACE SmartFeeder Xi는 비스듬하면서도 홈이 파인
제거 손잡이 표면이 그 특징입니다 .
3

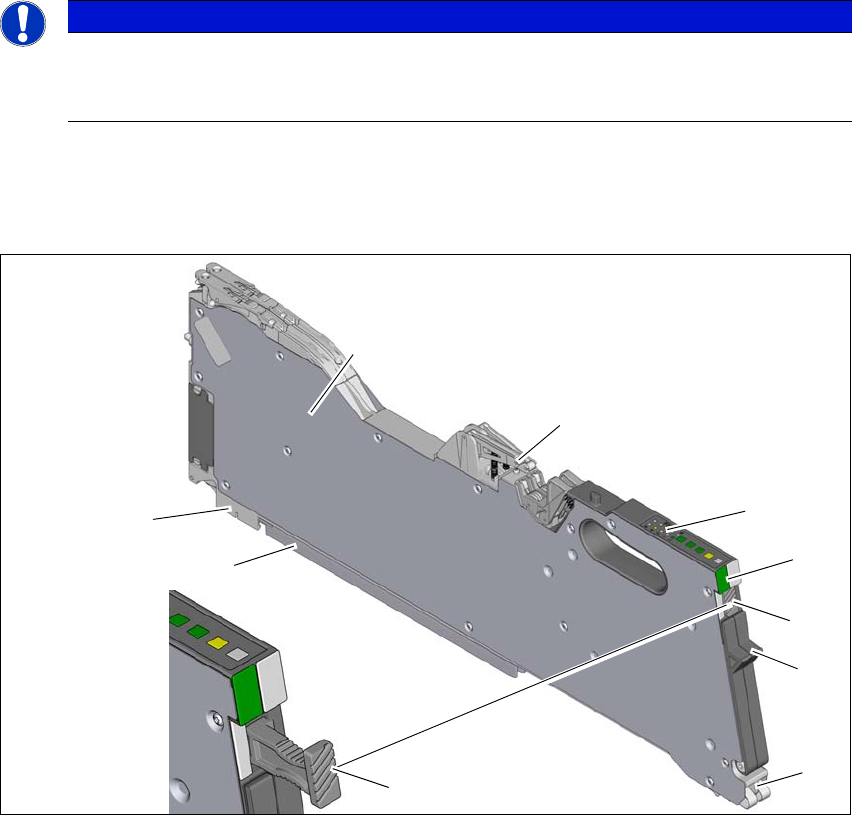

그림 3.8 - 2 SIPLACE SmartFeeder 2 x 8mm Xi
(1) 테이프 스프링이 있는 테이프 가이드 채널 입구
(2) 커버 호일 컨테이너의 플랩
(3) 제거 손잡이 , 도킹됨 ( 홈이 패인 표면 )
(4) 상태 디스플레이
(5) 작동 패널 - LED 디스플레이
(6) 호일 로커
(7) 테이프 가이드 채널 출구
(8) 앞쪽 슬라이더 가이드
(9) 뒷쪽 슬라이더 가이드
참고
SIPLACE SmartFeeder Xi 장착 시 최고 속도 .
SpeedStar C&P20 P20 P /P2는 SIPLACE SmartFeeder Xi와 함께 연결할 경우에만 최고
속도로 작동할 수 있습니다 .
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
(3)
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.8 SIPLACE X 시리즈 S 용 SIPLACE 테이프 피더 모듈
153
3.8.1.5 SIPLACE 테이프 피더 모듈에 대한 기술 데이터
일반적으로, SIPLACE 테이프 피더 모듈은 길이가 약 587mm이고 높이는 약 200mm 입니다. 기술
데이터는 다음의 표에 기재되어 있습니다 .
테이프 포켓의 맨 위 가장자리에 있는 간섭 윤곽의 최대 높이는 ≤ 3 mm 입니다 . SIPLACE 테이프
피더 모듈에 위로 돌출되는 어떠한 플랩도 보이지 않고 또한 피더 모듈이 전환 테이블에 고정되어
있으므로 헤드 충돌의 위험은 최소한으로 줄어듭니다 .
3
테이프 피더 모듈 L x H
[mm]
폭
[mm]
사용 중인
로케이션
운반
증분 [mm]
테이프의
최대 높이
[mm]
*a
SIPLACE SmartFeeder 4mm Xi 587x200 10,8 111,1
스플라이스 센서 장착형
SIPLACE SmartFeeder8mm X 587x200 10,8 1 1/2/4/8 3.5
스플라이스 센서 장착형
SIPLACE SmartFeeder 8mm Xi 587x200 10,8 1 1/2/4/8 3.5
스플라이스 센서 장착형
SIPLACE SmartFeeder 2 x 8mm Xi 587x200 22,6 2 1/2/4/8 3.5
스플라이스 센서 장착형
SIPLACE SmartFeeder 12mm X 587x200 22,6 24 - 16
*b
6.5
스플라이스 센서 장착형
SIPLACE SmartFeeder 16mm X 587x200 22,6 24 - 20
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 24 mm X 587x200 34,4 34 - 32
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 32mm Xx 587x200 46,2 44 - 40
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 44 mm X 587x200 58,0 54 - 52
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 56 mm X 587x200 69,8 64 - 64
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 72 mm X 587x200 81,6 74 - 80
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 88 mm X 587x200 105,2 94 - 96
*b
25
스플라이스 센서 장착형
SIPLACE SmartFeeder 104mm X 587x200 128,9 11 4 - 96
*b
25
스플라이스 센서 장착형
테이프 릴 직경 178 ~ 최대 483mm(7" ~ 19")
전환 시간 ≤ 8초
*)a 8mm 종이 테이프의 경우 , 종이 두께가 1.6mm 를 넘어서는 안됩니다 . 테이프 이동 방향으로의 컴포넌트 포켓의
길이는 51mm 를 초과할 수 없습니다 .
*)b 4mm 의 단계로
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.8 SIPLACE X 시리즈 S 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
154
3.8.2 SIPLACE Glue Feeder
품목 번호 03088129-xx SIPLACE Glue Feeder
3

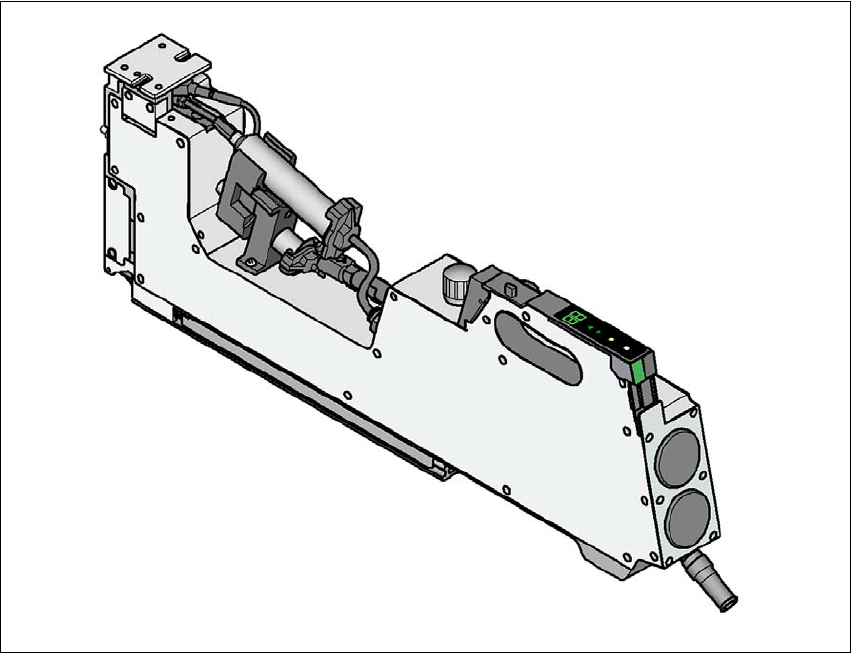

그림 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 설명
SIPLACE Glue Feeder 를 사용하면 컴포넌트를 놓기 전에 컴포넌트에 접착 지점을 결정할 수
있습니다. 그런 다음 이러한 접착 지점을 SIPLACE 비전 시스템이 점검할 수 있습니다. 필요한 접착
지점은 SIPLACE Pro 의 컴포넌트 모양 에디터에서 정의할 수 있으며 개별 접착 지점을 검사에서
제외할지 여부를 지정할 수 있습니다 . 이 접착 기능은 SIPLACE Pro 의 컴포넌트 에디터에서
활성화하거나 비활성화할 수 있습니다 . SIPLACE Glue Feeder 는 특정 테이블 트랙에 고정된
장치로서 수동 설정이 필요한 특수 피더 모듈입니다 . 자세한 설명에 대해서는 "SIPLACE Glue
Feeder 사용자 가이드 ( 독일어 [ 품목 번호 00197218-01-xx.],
영어 [ 품목 번호 00197219-xx]) 을 참조하십시오 .
