사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.8 SIPLACE X 시리즈 S 용 SIPLACE 테이프 피더 모듈
157
3.8.4 피더 모듈 어댑터
품목 번호 00141305-xx 피더 모듈 X 용 어댑터
품목 번호 00141308-xx 리젝트 컨베이어용 어댑터 평판
품목 번호 00141310-xx 라벨 프레젠터용 어댑터 평판
3
X 테이프 피더 모듈에는 선형 진동 피더 , 라벨 프레젠터 및 리젝트 컨베이어가 포함됩니다 .
어댑터를 이용하면 X 시리즈 S 컴포넌트 트롤리와 함께 사용할 수 있도록 S 선형 진동 피더 , 라벨
프레젠터 및 리젝트 컨베이어를 개조할 수 있습니다 . 어댑터는 기계적 기능뿐만 아니라 전자적
기능도 수행합니다 . 즉 , 어댑터는 S 피더 모듈의 통신 신호를 확장된 X 시리즈 프로토콜에 적합한
신호로 변환합니다 . 피더 모듈 식별과 같은 추가 기능도 구현되었습니다 .
3
참고
S 선형 진동 피더 , 라벨 프레전터 및 리젝트 컨베이어는 이들이 SpeedStar(C&P20) 의
액세스 범위에 있는 경우 컴포넌트 트롤리에 설치될 수 없습니다 .
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.8 SIPLACE X 시리즈 S 용 SIPLACE 테이프 피더 모듈 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
158
3.8.4.1 라벨 프레젠터가 장착된 피더 모듈 어댑터
3

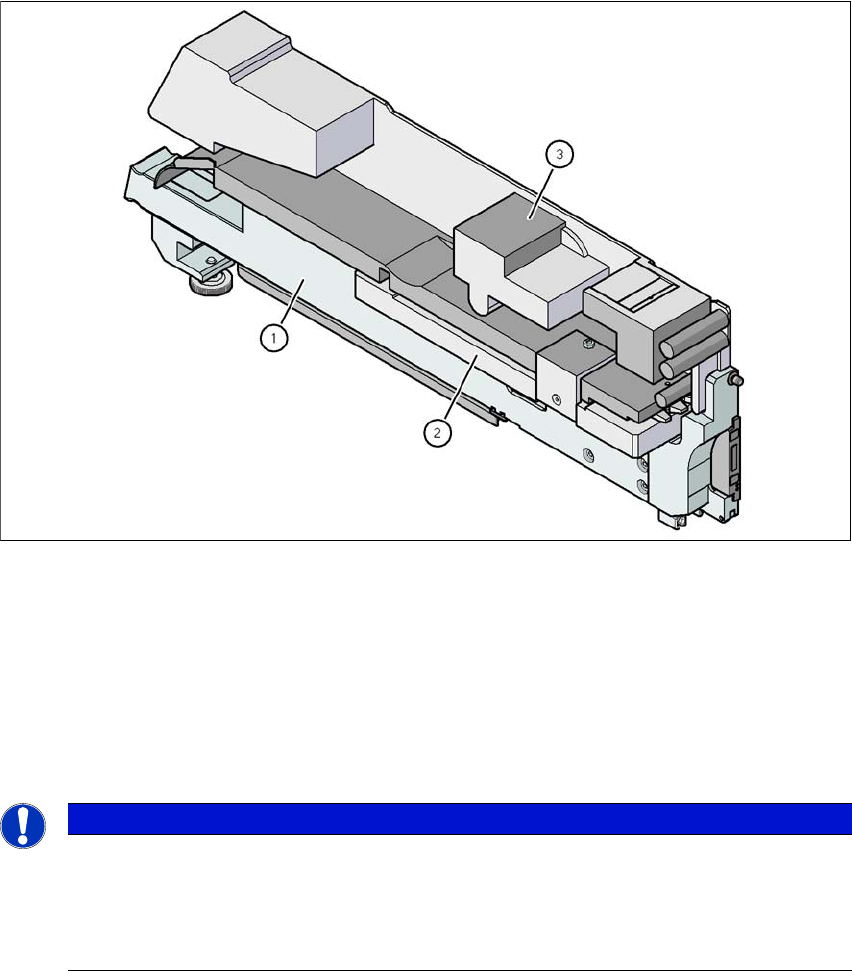

그림 3.8 - 5 라벨 프레젠터가 장착된 피더 모듈 어댑터
(1) X 시리즈 S 피더 모듈용 어댑터 ( 품목 번호 00141305-xx)
(2) 라벨 출력기용 어댑터 평판 ( 품목 번호 00141310-xx)
(3) Label Presenter
3.8.4.2 선형 진동 모듈이 장착된 피더 모듈 어댑터
3
3
참고
어댑터 평판의 사용
어댑터 평판은 기본으로서 피더 모듈용 어댑터와 함께 인도됩니다 .
어댑터 평판은 최대 16.5mm 높이의 컴포넌트에 사용해야 합니다 .
16.5mm 와 25mm 사이의 컴포넌트 높이는 어댑터 평판 없이 처리됩니다 .
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.8 SIPLACE X 시리즈 S 용 SIPLACE 테이프 피더 모듈
159
3
그림 3.8 - 6 선형 진동 피더가 장착된 X 시리즈 S 용 피더 모듈 어댑터
(1) 피더 모듈용 어댑터 ( 품목 번호 00141305-xx)
(2) 어댑터 평판 16.5mm( 인도물에 포함 )
(3) 선형 진동 피더 , 타입 3( 품목 번호 00142031-xx)
폭 34.4 mm
피더 모듈 1, 2 또는 3 별 트랙 3
점유된 피더 모듈 로케이션 3 3
컴포넌트 재고 철 스틱 매거진당 최대 150 3
컴포넌트의 길이에 따라 다름 3
스틱 매거진에 대한 구체적 정보 9.5mm 폭 /x3 3
15mm 폭 /x2 3
>15mm 폭 /x1 3
30mm 폭 /x1 3
진동 시간 : SIPLACE Pro 를 이용하여 400 ~
1000 msec 이상 사이에서 다양하게 셋팅 3
