3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S 3.9 컴포넌트 트롤리 소프 트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 170 3.9.1 구조 컴포넌트 트롤리는 기본적으로 섀시, 피더 모듈을 고정시 킬 전환 테이블 , 테이프 릴 컨테이너 및 폐 테이프 컨테이너로 구 성되어 있습니다 . 3 그림 3.9 - 3 컴포넌트 트롤리 , SIPLACE X 시리즈 …
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.9 컴포넌트 트롤리
169
3

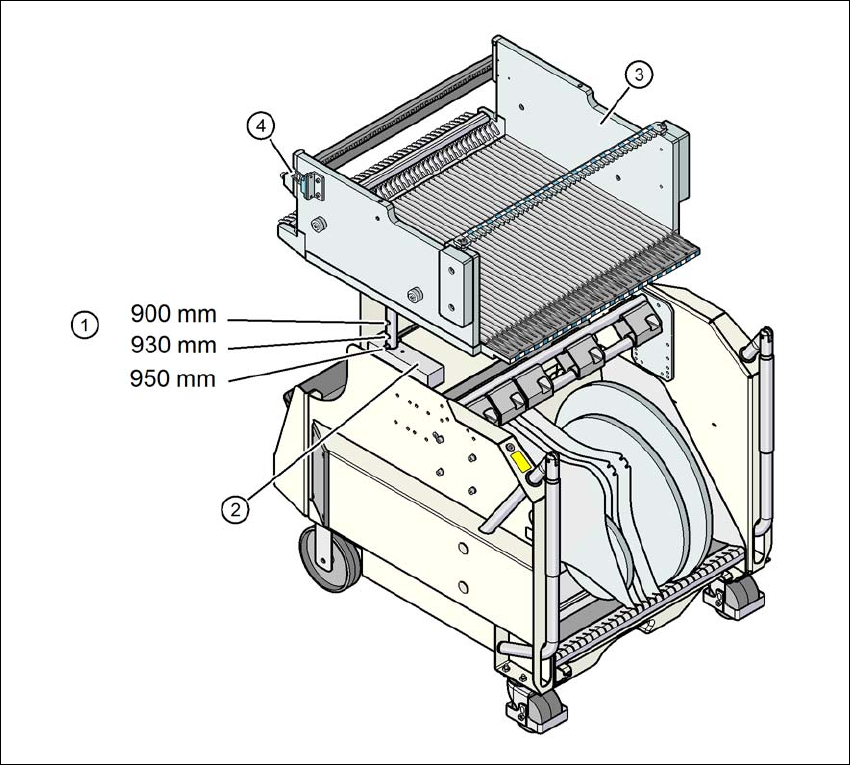

그림 3.9 - 2 컴포넌트 트롤리 , SIPLACE X 시리즈 S, PCB 컨베이어의 높이 950mm
3
(1) 이송 높이를 900mm, 930mm, 950mm 로 맞출 수 있는 가이드 열에 있는 구멍
(2) 지지 블록
(3) 전환 테이블
(4) COT 인서트의 안전 스위치 접촉
3 기술 데이터 및 어셈블리 사용 설명서 SIPLACE X 시리즈 S
3.9 컴포넌트 트롤리 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
170
3.9.1 구조
컴포넌트 트롤리는 기본적으로 섀시, 피더 모듈을 고정시킬 전환 테이블, 테이프 릴 컨테이너 및 폐
테이프 컨테이너로 구성되어 있습니다 .
3
그림 3.9 - 3 컴포넌트 트롤리 , SIPLACE X 시리즈 S, 전면도 및 후면도
(1) 섀시
(2) 전환 테이블
(3) 테이프 컨테이너
(4) 셋업 목록의 수용을 위한 갭
(5) 폐 테이프 컨테이너
(6) 핸들
(7) 핸드 가드
3
주의
안전 지침을 준수하십시오 !
테이프 리젝트 빈을 컴포넌트 트롤리에서 당길 때 단원 5.8.2(256 페이지 ) 에 수록된
안전 지침을 준수하십시오 .
사용 설명서 SIPLACE X 시리즈 S 3 기술 데이터 및 어셈블리
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 3.9 컴포넌트 트롤리
171
3
3.9.2 설명
기본 버전의 경우 테이프 릴 통 ( 항목 3, 그림 3.9 - 3) 에는 테이프 릴을 최대 17"(432 mm) 크기까지
넣을 수 있습니다 . .
셋업 목록을 보관하기 위해 테이프 컨테이너와 컴포넌트 트롤리 사이에 좌우로 각각 5mm 폭의
간극 ( 항목 4, 그림 3.9 - 3
(170 페이지 )) 이 있습니다 .
밖으로 빼낼 수 있는 폐 테이프 컨테이너는 섀시 아래에서 찾을 수 있습니다 ( 항목 5, 그림 3.9 -
3(170페이지). 잘린 폐 테이프는 활송 장치를 통해 폐 테이프 컨테이너로 이동하는데, 이 폐 테이프
컨테이너는 가득 찰 때마다 비워야 합니다 .
핸들 ( 항목 6, 그림 3.9 - 3
(170 페이지 )) 은 위아래로 접을 수 있습니다 .
3
주의
핸들 파손 위험 !
컴포넌트 트롤리를 운반할 때 핸들의 파손 위험 .
컴포넌트 트롤리를 운반할 때 핸들을 잡고 트롤리를 들어올리지 마십시오 .
컴포넌트 트롤리를 밀 때만 핸들을 사용하십시오 .
컴포넌트 트롤리를 운반하거나 팔레트에서 들어 올리고자 할 경우에는 지게차를
사용하십시오 .
참고
모든 컴포넌트 트롤리는 작동하려면 실장기에 도킹해야 합니다 .
빈 자리 있으면 단원 2.6.5(88페이지)에 기술한 바와 같이 더미 피더 모듈을 그 자리에
넣으십시오 .
