사용 설명서 SIPLACE X 시리즈 S 1 소개 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 1.2 실장기 설명 19 1.2 실장기 설명 1.2.1 SIPLACE X4i S 1 그림 1.2 - 1 SIPLACE X4i S 실장기 SIPLACE X4i S 실장 기의 특징은 다음과 같습 니다 . –고 정 밀 , – 인텔리전트 실장 최적화 , – 인텔리전트 구성 전략 , – …
1 소개 사용 설명서 SIPLACE X 시리즈 S
1.1 사용 설명서의 중요한 참고 사항 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
18
C&P20 P2 최고의 성능을 발휘할 수 있도록 세그먼트가 20 개 내장된 Collect&Place 헤드 ,
SIPLACE SpeedStar
CPP Collect&Pick&Place 헤드 , SIPLACE MultiStar CPP
DCA 직접 칩 부착
DC 이중 컨베이어
EDIF 에너지 및 데이터 인터페이스
ESD 정전기 감지 컴포넌트 그룹
EMC 전자기 호환성
ESD 정전기 감지 장치
SC 단일 컨베이어
FC 플립칩
WT 와플 팩 트레이
WTC 와플 팩 트레이 캐리어
GCU 갠트리 제어 장치
GND 접지
I- 실장 독립 실장
JTF JEDEC 트레이 피더
LBO 긴 보드 옵션
PCB 인쇄 회로 기판 (PCB)
MCS 장비 성능 조사
MHCU 헤드 제어 장치
MTC 매트릭스 트레이 체인저
P&P Pick&Place
P&P1 Pick&Place 모듈 1
P&P2 Pick&Place 모듈 2
NC 노즐 체인저
SMD 표면 장착 장치
SC 스테이션 컴퓨터
TH Twin Pick&Place 헤드 , SIPLACE TwinStar
VS 비전 시스템
WPC 와플 팩 체인저
사용 설명서 SIPLACE X 시리즈 S 1 소개
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 1.2 실장기 설명
19
1.2 실장기 설명
1.2.1 SIPLACE X4i S
1

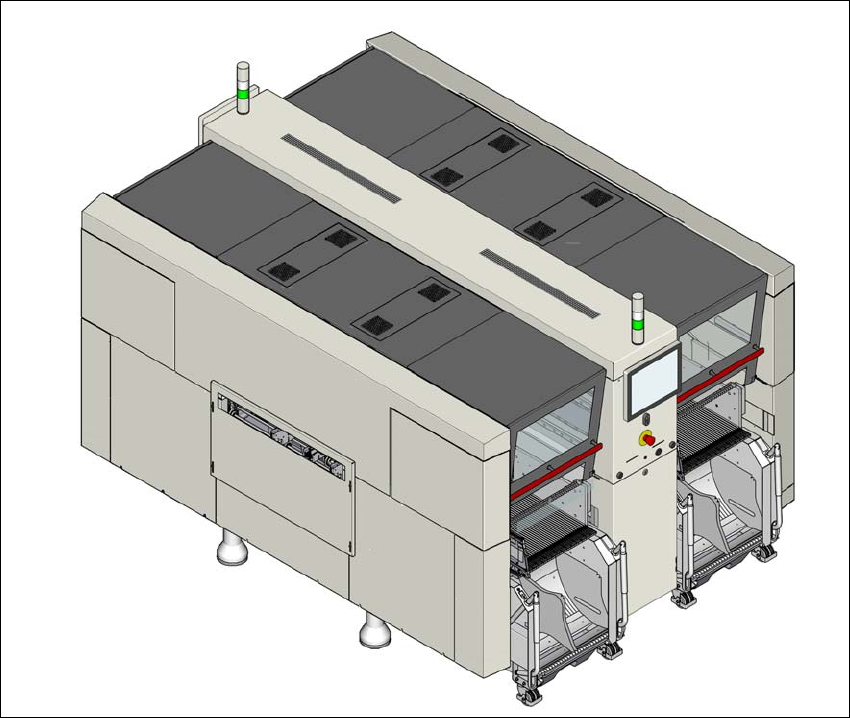

그림 1.2 - 1 SIPLACE X4i S 실장기
SIPLACE X4i S 실장기의 특징은 다음과 같습니다 .
–고정밀,
– 인텔리전트 실장 최적화 ,
– 인텔리전트 구성 전략 ,
– 최대 처리 범위까지의 실장 성능
1 소개 사용 설명서 SIPLACE X 시리즈 S
1.2 실장기 설명 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
20
컴포넌트 처리를 위해 다음 3 가지 실장 방법이 가능합니다 .
– Collect&Place,
– Pick&Place 및
– Collect&Place 와 Pick&Place 의 결합 ( 혼합 모드 ).
SIPLACE X4i S 실장기에는 4 개의 갠트리가 있습니다 . 실장 영역 1 에 있는 두 갠트리와 실장 영역
2 에 있는 두 갠트리는 안쪽을 향합니다 .
이들은 선형 모터에 의해 빠르고 정확하게 포지셔닝되며 X 및 Y 축 방향으로 서로 독립적으로
이동합니다 .
SIPLACE X4i S 실장기에는 2개의 실장 영역, 단일 컨베이어 또는 이중 컨베이어가 있습니다. 이중
컨베이어에는 동시에 2 개의 보드가 실장될 수 있습니다 .
컴포넌트를 공급하는 데는 4 가지 로케이션이 가능합니다 . 이들은 컴포넌트 트롤리를 부착하고
최대 40 트랙으로 구성될 수 있습니다. 2/3 또는 1/4 로케이션에서, 관련 실장 영역의 테이블 위치를
맨 안쪽이나 맨 바깥쪽 위치에 구성할 수 있습니다 .
1.2.1.1 실장 헤드 구성의 개요
1
CPP_H = 조립 위치가 높은 SIPLACE Multistar CPP
CPP_L = 조립 위치가 낮은 SIPLACE Multistar CPP
실장 영역 1 실장 영역 2
C&P20 P / C&P20 P C&P20 P / C&P20 P
C&P20 P / C&P20 P CPP_L/CPP_L
C&P20 P / C&P20 P TH / TH
C&P20 P / C&P20 P CPP_H/TH
C&P20 P2/C&P20 P2 C&P20 P2/C&P20 P2
C&P20 P2/C&P20 P2 CPP_L/CPP_L
C&P20 P2/C&P20 P2 TH / TH
C&P20 P2/C&P20 P2 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
