사용 설명서 SIPLACE X 시리즈 S 4 셋 업 및 작동 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.2 설치 위치의 기반 시설 195 4.2.3.4 주전원 연결 - 주전원 연결 케이블 사용하지 않음 (구 성 1 ) 실장기를 인도할 때 실장기에 주전원 연결 케이블이 연결되어 있지 않습니다 . 4 4 4 그림 4.2 - 4 전원 케이블 연결용 단자 패널 ( 1 ) 주…

4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S

4.2 설치 위치의 기반 시설 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판

194

4.2.3.3 주전원 공급장치 - 사양

주전원 연결 케이블과 관련하여 다음과 같이 구성할 수 있습니다 ::

(1) 주전원 연결 케이블이 없는 경우

(2) 5 x 4mm², CEE 플러그 부착 ; 적색 16 A(IEC 60309 에 의거 ),

3 x 380V ~ 3 x 415V ± 10 %, 50/60Hz 주전원 전압에 사용

(3) 5 x 4mm², 플러그 비부착 , 3 x 200V ~ 3 x 220V~ ±10%; 50/60Hz 또는 3 x 380V ~ 3 x 415V ±

10%, 50/60Hz 주전원 전압에 사용

전선의 색 배정은 시스템을 사용하는 국가마다 다릅니다 .

경고

주전원 연결 케이블의 단면적 및 길이

주전원 연결 케이블의 단면적과 길이는 실장기의 단락 - 전류 정격 (SCCR) 에 영향을

끼칩니다 .

주전원 연결 케이블을 교체할 때 와이어의 단면적을 넓히거나 케이블의 길이를 짧게 하지

마시십시오 .

경고

전기 리드의 명확한 표시 !

각각의 개별 실장기 및 설치된 옵션으로의 전기 리드는 명확하게 분류되고 쉽게 할당될

수 있어야 합니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

사용 설명서 SIPLACE X 시리즈 S 4 셋업 및 작동

소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.2 설치 위치의 기반 시설

195

4.2.3.4 주전원 연결 - 주전원 연결 케이블 사용하지 않음 (구성 1)

실장기를 인도할 때 실장기에 주전원 연결 케이블이 연결되어 있지 않습니다 .

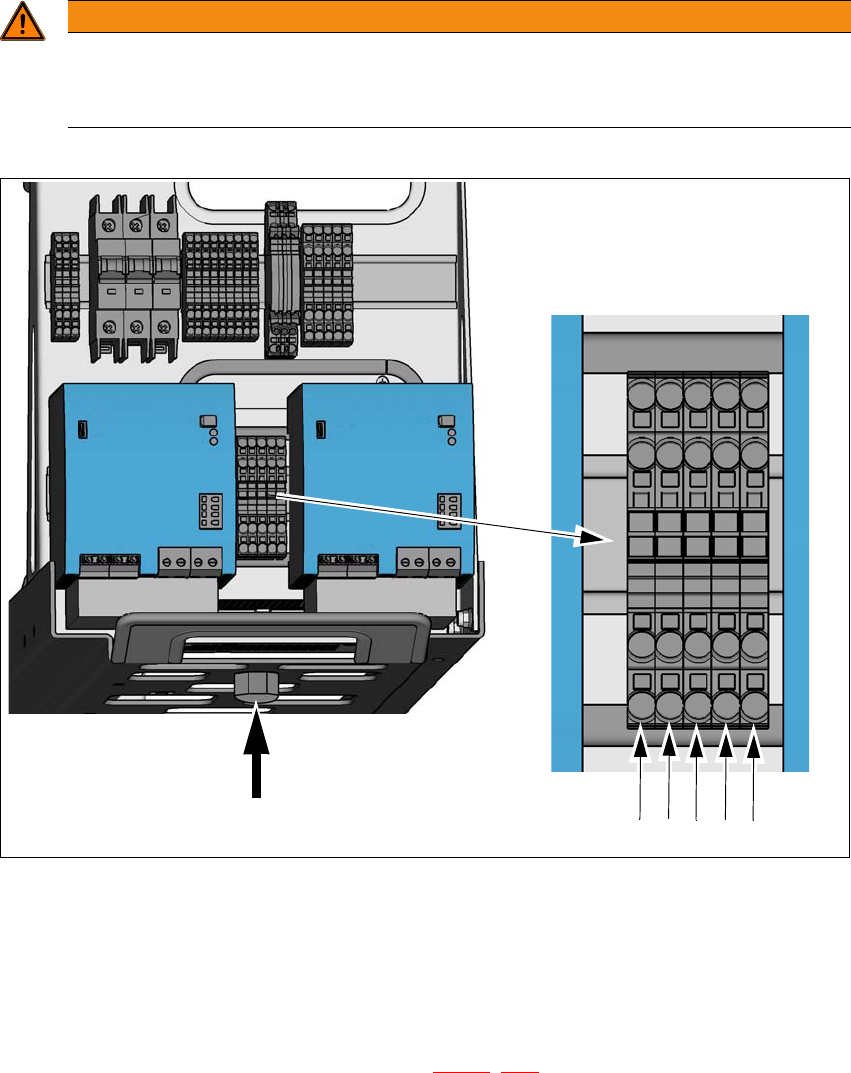

그림 4.2 - 4 전원 케이블 연결용 단자 패널

(1) 주전원 케이블 L1, L2, L2, N 및 PE 용 주전원 연결 단자 (X94). 이 연결 단자는 직경이 4mm²인

와이어에 사용하도록 설계되었습니다 .

(2) 전원 공급장치 하단 케이블 고정부가 장착된 전원 공급장치의 구멍

 주전원 연결 케이블을 전원 공급장치 아래의 케이블 고정부 ( 항목 2) 를 통과시켜 주전원 연결

단자 X94( 항목 1) 까지 배선하십시오 . 그림 4.2 - 4

, 195 페이지 .

 곡률 반경이 적절한지 확인합니다 . 전선이 꼬이면 안됩니다 .

 주전원 연결 케이블의 각 끝단에 위치한 페룰을 크림프 방식으로 고정하십시오 .

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

(2)

(1)

L1 L2 L3 N PE

4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S

4.2 설치 위치의 기반 시설 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판

196

 L1, L2, L3, N 및 PE 주전원 연결 단자 X94(항목 1)에 연결하십시오. 그림 4.2 - 4, 195페이지.

와이어를 연결 단자에 삽입할 때 이 단자가 손상되지 않도록 조치를 취하십시오 .

 케이블 고정부를 손으로 죄십시오 ( 항목 2). 그림 4.2 - 4, 195 페이지 .

 와이어와 케이블에 닿거나 끼이는 부위가 없도록 조치를 취하십시오 .

필요하면 케이블 타이를 사용하여 와이어와 케이블를 제자리에 고정시키십시오 .

4.2.3.5 주전원 연결 - 플러그가 장착된 주전원 연결 케이블 ( 구성 2)

실장기는 길이가 약 5mm 인 , CEE 플러그가 장착된 주전원 연결 케이블 ( 적색 16A, IEC 60309 에

의거 ) 이 연결되어 인도됩니다 .

– 이 장비는 3 x 380V ~ 3 x 415 V ± 10%, 50/60Hz 의 전압을 이용할 수 있도록 구성되어

있습니다 ;

그림 4.2 - 5 CEE 플러그의 할당

주의

위상의 순서가 올바르도록 주의를 기울이십시오 !

위상의 순서가 올바르도록 주의를 기울이십시오 . 위상의 순서가 올바르지 않으면 이로

인해 진공 펌프가 손상되거나 오작동을 할 수 있습니다 ! 진공 펌프를 점검하여 , 실장기가

작동할 때 그 작동 방향이 올바른지 확인하십시오 .

실장기에서 PE 연결부를 점검하여 올바로 작동하고 있는지 확인하십시오 .

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .
