사용 설명서 SIPLACE X 시리즈 S 4 셋 업 및 작동 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.2 설치 위치의 기반 시설 197 4.2.3.6 주전원 연결 - 플러그가 장착되지 않 은 주전원 연결 케이블 ( 구성 3) 실장기는 길이가 약 5mm 인 , CEE 플러그가 장착되지 않은 케이블이 연결되 어 인도됩니다 . 4 – 실장기는 각각 3 개의 200V ~ …

4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S

4.2 설치 위치의 기반 시설 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판

196

 L1, L2, L3, N 및 PE 주전원 연결 단자 X94(항목 1)에 연결하십시오. 그림 4.2 - 4, 195페이지.

와이어를 연결 단자에 삽입할 때 이 단자가 손상되지 않도록 조치를 취하십시오 .

 케이블 고정부를 손으로 죄십시오 ( 항목 2). 그림 4.2 - 4, 195 페이지 .

 와이어와 케이블에 닿거나 끼이는 부위가 없도록 조치를 취하십시오 .

필요하면 케이블 타이를 사용하여 와이어와 케이블를 제자리에 고정시키십시오 .

4.2.3.5 주전원 연결 - 플러그가 장착된 주전원 연결 케이블 ( 구성 2)

실장기는 길이가 약 5mm 인 , CEE 플러그가 장착된 주전원 연결 케이블 ( 적색 16A, IEC 60309 에

의거 ) 이 연결되어 인도됩니다 .

– 이 장비는 3 x 380V ~ 3 x 415 V ± 10%, 50/60Hz 의 전압을 이용할 수 있도록 구성되어

있습니다 ;

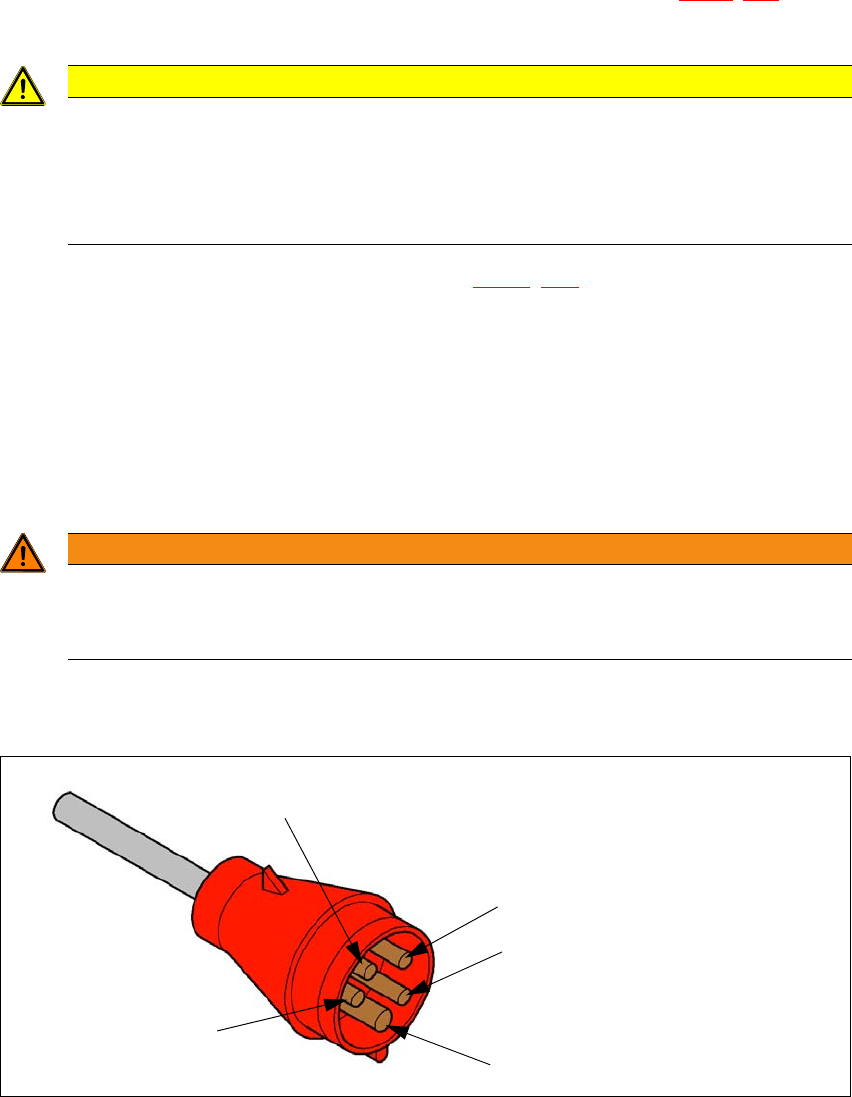

그림 4.2 - 5 CEE 플러그의 할당

주의

위상의 순서가 올바르도록 주의를 기울이십시오 !

위상의 순서가 올바르도록 주의를 기울이십시오 . 위상의 순서가 올바르지 않으면 이로

인해 진공 펌프가 손상되거나 오작동을 할 수 있습니다 ! 진공 펌프를 점검하여 , 실장기가

작동할 때 그 작동 방향이 올바른지 확인하십시오 .

실장기에서 PE 연결부를 점검하여 올바로 작동하고 있는지 확인하십시오 .

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

사용 설명서 SIPLACE X 시리즈 S 4 셋업 및 작동

소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.2 설치 위치의 기반 시설

197

4.2.3.6 주전원 연결 - 플러그가 장착되지 않은 주전원 연결 케이블 ( 구성 3)

실장기는 길이가 약 5mm 인 , CEE 플러그가 장착되지 않은 케이블이 연결되어 인도됩니다 .

– 실장기는 각각 3 개의 200V ~ 220V(± 10%) 및 50/60 Hz.

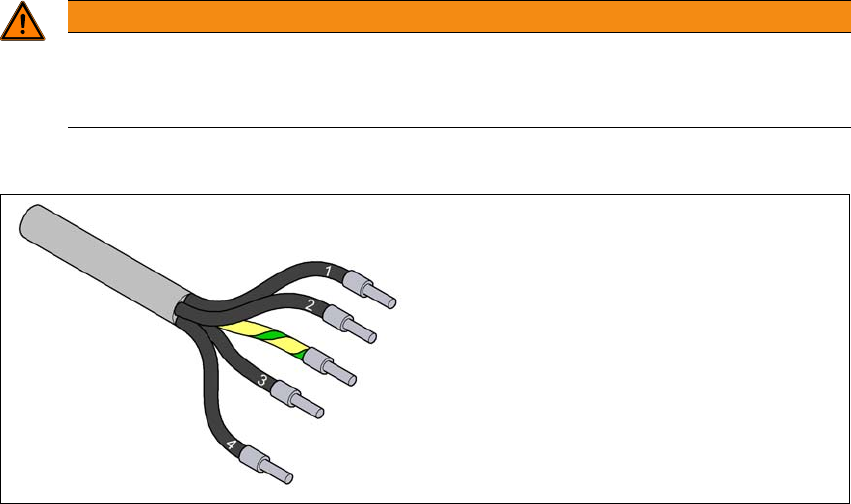

그림 4.2 - 6 주전원 케이블의 와이어에 대한 설명

경고

주전원 연결 케이블의 연결은 유자격 전기기사만이 수행할 수 있는 작업입니다 .

 실장기를 사용하는 국가의 규정이 적용됩니다 .

1 = (L1): 3 상

2 = (L2): 3 상

3 = (L3): 3 상

4 = (N): 중성선

녹색 / 노란색 = (PE): 전도체

4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S

4.2 설치 위치의 기반 시설 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판

198

4.2.4 마이크로 퓨즈의 개요

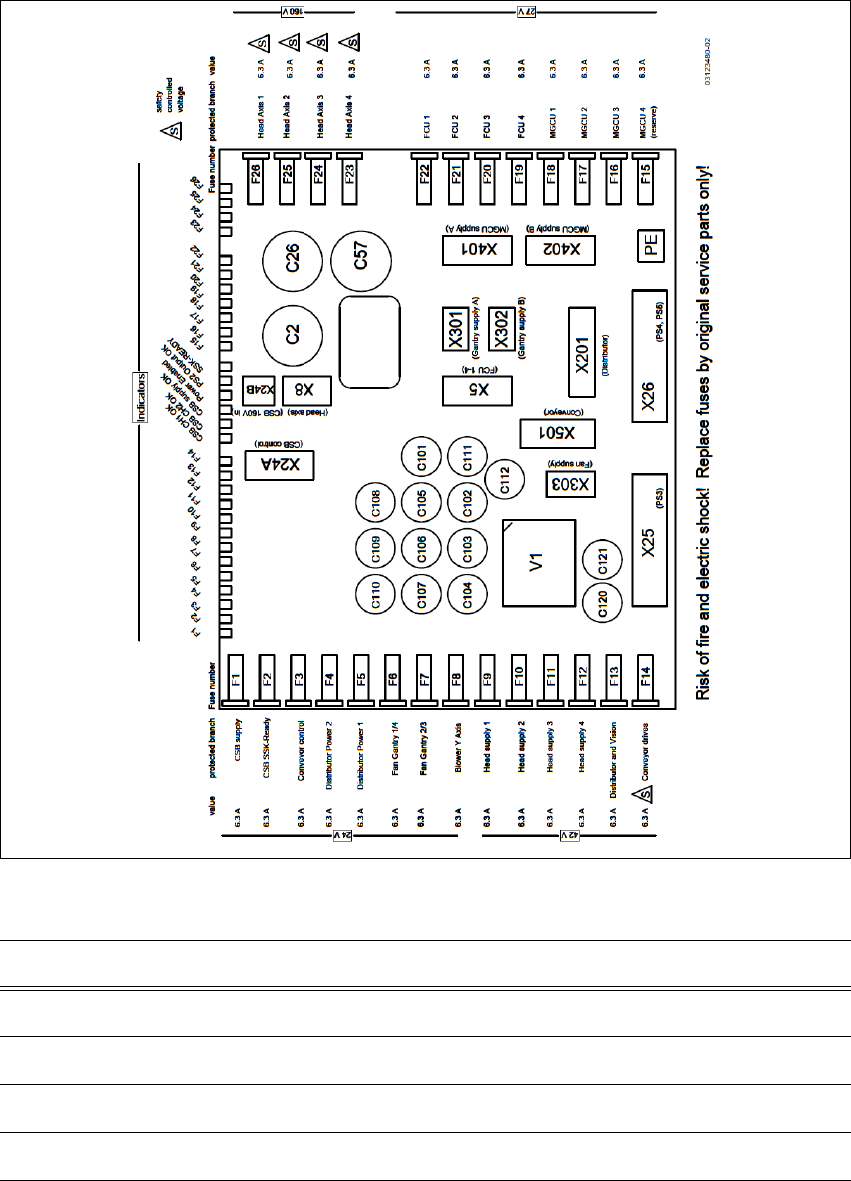

그림 4.2 - 7 마이크로 퓨즈의 개요

퓨즈 컴포넌트 전류 [A] 전압 [V]

F1 CSB 공급장치 6.3 24

F2 SSK 대기 CSB 6.3 24

F3 컨베이어 제어 장치 6.3 24

F4 전원 공급 장치 2 6.3 24
