사용 설명서 SIPLACE X 시리즈 S 4 셋 업 및 작동 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.3 실장기의 설치 205 4.3.6 보드 컨베이어 높이 사전 설정 실장기 아래에서 지 게차의 포크를 누 르십시오 . 그림 4.3 - 2 참 조 . 4 그림 4.3 - 2 접촉면 - PCB 이송 방향과 나란히 놓인 포크 위 치 ( 예 : SIPLACE X2 S /…
4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S
4.3 실장기의 설치 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
204
4.3.4 실장기에서의 PCB 컨베이어 높이
실장기의 PCB 컨베이어 높이는 다음과 같이 설정할 수 있습니다 :
900 mm ±15 mm 4
930 mm ± 15 mm ( 표준 높이 ) 4
950 mm ± 15 mm (SMEMA 높이 ) 4
4
4.3.5 공구 및 도구
실장기의 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요할 것입니다 .
– 포크렌치 , 사이즈 36, 품목 번호 00096286-01
– 장비 다리 높이를 조절하는 데 사용되는 세팅 나사 M24x2x120 을 위한 폭 36 렌치
– 중간 장비 다리 조절용 후크 렌치 135 - 145,
품목 번호 00376519-xx
– 싱글 헤드 렌치 SW 65, 품목 번호 00353827-0, 중간 장비 다리에서 육각 잠금 너트 M24 용 폭
65
– 앨런(Allen) 렌치, 10 사이즈, 중간 장비 다리에서 스페이서를 고정시키기 위한 육각 소켓 헤드
나사 M12x80 용 품목 번호 00373926-01
– 앨런 렌치, 19 사이즈, 4개의 바깥쪽 장비 다리용 클램핑 피스의 임시 픽스처를 위한 육각 소켓
헤드 나사 M24x90 용 품목 번호 00373928-01
– 바깥 장비 다리 4 개를 최종적으로 조이기 위한 육각 핀 토크 렌치 ,
19 사이즈 , 조임 토크 130 Nm
– 장비 수평계 : 정확도 0.02 mm/m
– 지게차 (4.1.4.3 페이지에 있는 184 사양 참조 ).
– 에어 쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-S01( 옵션 )
참고
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 장비 다리 맨 아래까지의
길이입니다 .
사용 설명서 SIPLACE X 시리즈 S 4 셋업 및 작동
소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판 4.3 실장기의 설치
205
4.3.6 보드 컨베이어 높이 사전 설정
실장기 아래에서 지게차의 포크를 누르십시오 . 그림 4.3 - 2 참조 .
4
그림 4.3 - 2 접촉면 - PCB 이송 방향과 나란히 놓인 포크 위치 ( 예 : SIPLACE X2 S / X3 S / X4 S)
(1) 지게차 포크의 접촉면
되돌릴 수 없는 실장기 손상을 피하려면 실장기를 들어올리기
전에
다음 사항에 유의하십시오 .
4
경고
지게차 포크의 과도한 이격으로 인한 손상 위험 !
장비 다리의 이격 거리는 776 mm 입니다 . 이 이격 거리가 늘어나면 실장기의 프레임
측면부를 통해 이 실장기가 올라가기 때문에 이로 인해 이 장비의 프레임이 변형될 수
있습니다 .
장비의 두 발이 접촉하는 영역 내를 벗어나지 않는 한도 내에서 포크를 벌릴 수
있습니다 ( 그림 4.3 - 2
(205 페이지 ) 참조 ).
(1)
4 셋업 및 작동 사용 설명서 SIPLACE X 시리즈 S
4.3 실장기의 설치 소프트웨어 버전 713.0 에서 업데이트 2019/11 한국어판
206
4
지게차로 실장기를 약 35cm 정도 들어올리십시오. 그래야 사고로 장비 다리가 내려올 때 발을
다칠 위험이 없어집니다 .
실장기는 6 개의 다리로 세워집니다 .
– 바깥쪽 장비 다리 4 개 ( 항목 1, 그림 4.3 - 4
, 페이지 207 참조 )
– 높이 900, 930 및 950 mm, 길이 439 mm의 PCB 컨베이어용 바깥쪽 장비 다리, 품목 번호
03000890-02( 항목 1, 그림 4.3 - 3
).
– 필요하면 중간 장비 다리 ( 항목 2, 그림 (4.3 - 4
(207 페이지 )), 높이를 조절하기 위한 스페이서
2 개 ( 항목 3 및 4, 그림 4.3 - 4
(207 페이지 )) 장착 .
4

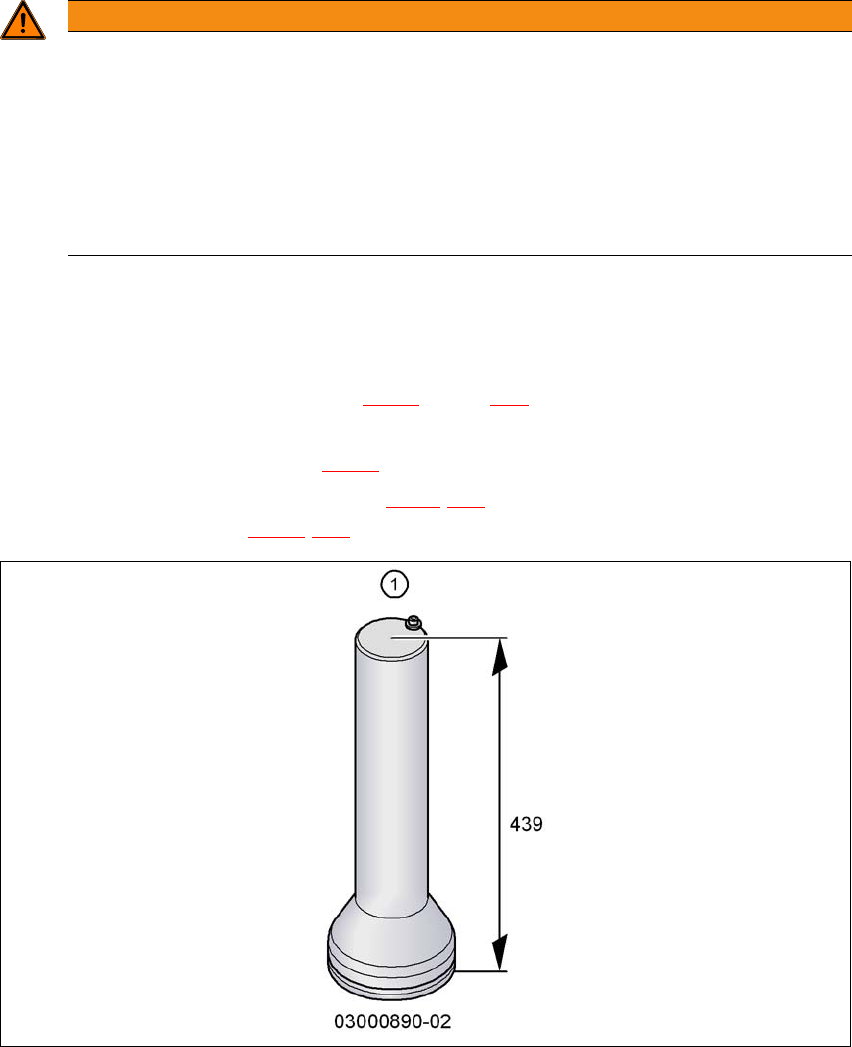

그림 4.3 - 3 장비의 외측 다리 - 두 가지 모델 ( 단위 : 밀리미터 )
경고
한 면에 적재함으로 인한 손상 위험 !
예를 들어 실장기를 기울여 장비의 어느 한 다리만 적재되면 , 이로 인해 장비 다리의
고정부가 변형될 수 있습니다 .
실장기를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 .
포크 리프트의 포크와 실장기 사이에 단단한 지지층을 놓으십시오 .
실장기를 들어올리는 동안 보조 작업자가 이 과정을 보게 하여 실장기가 한 면으로
기울어지지 않도록 하십시오 .
